LabVIEW调试应用程序或共享库对话框
本文将讲解LabVIEW如何调试应用程序和共享库。
客户端生成应用程序
- 01

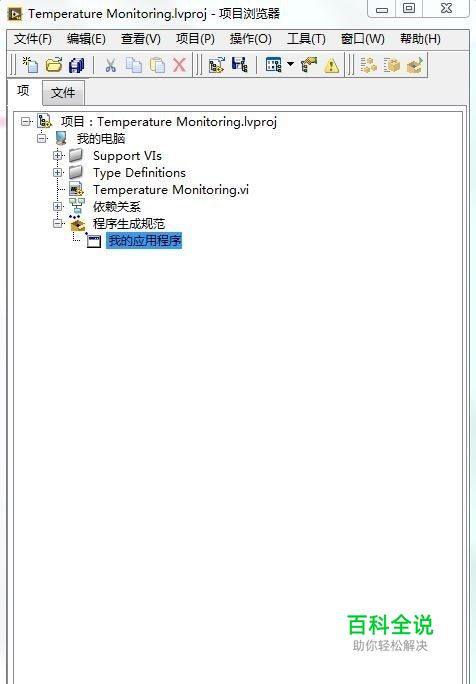

首先将发布的源程序生成可执行程序。
- 02

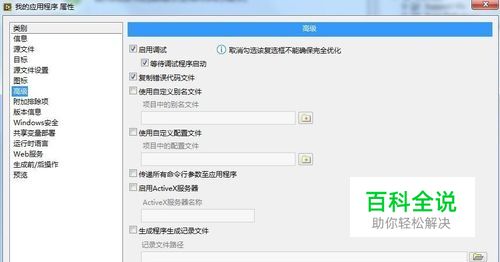

生成应用程序的时候,需要勾选启动调试。
- 03
其中:启用调试—启用应用程序、共享库、.NET互操作程序集或Web服务的调试。等待调试程序启动—设置对应用程序、共享库或.NET互操作程序集进行加载,直至用户通过LabVIEW调试控件使其运行时才运行。勾选启用调试复选框可激活该选项。
服务器运行
- 01

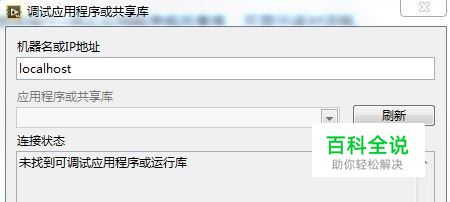

选择操作»调试应用程序或共享库,可显示该对话框。
- 02

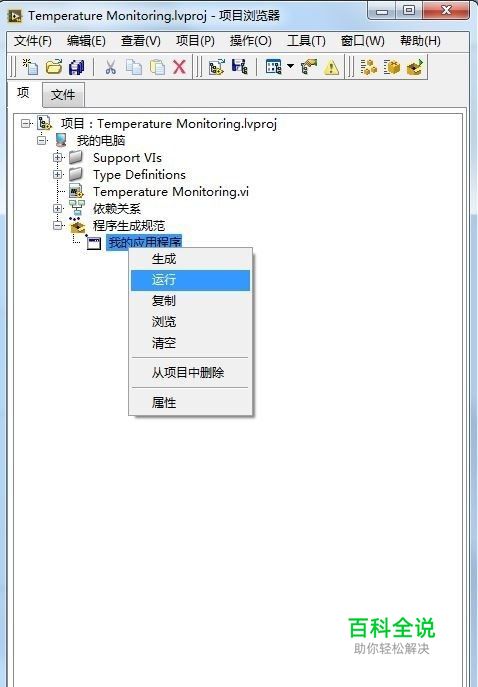

选择运行应用程序。
- 03

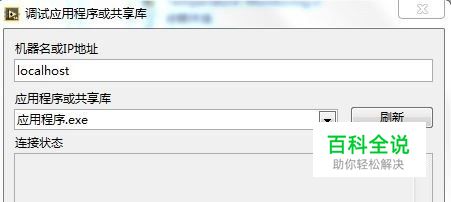

该对话框包括以下部分: 1)机器名或IP地址—指定正在运行应用程序或共享库的计算机的网络地址。默认值为localhost。 2)应用程序或共享库—指定可调试的应用程序和共享库。 下拉列表控件包含所有打开的独立应用程序和共享库的名称,并且在应用程序生成器中创建此类应用程序和共享库时均已启用调试功能。单击刷新按钮,可更新下拉列表中的信息。 3)刷新—刷新应用程序或共享库下拉菜单控件,显示可选应用程序和共享库的最新信息。 4)连接状态—显示待调试应用程序或共享库的连接状态消息。
- 04
远程调试连接成功。
- 05

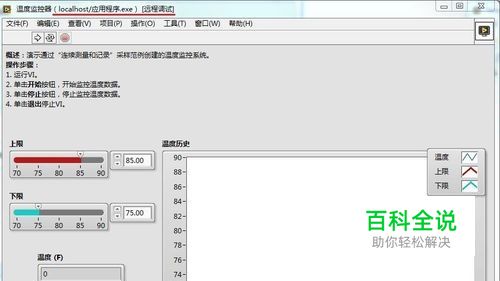

左侧为客户端应用程序,右侧为服务器远程调试连接的应用程序。
- 06
可以设置断点,高亮,探针,单步等调试工具。
- 07
调试应用程序时,程序框图如果使用禁用结构的子VI,则显示为问号。由于不执行程序框图禁用结构中的代码,所以不会影响调试。
- 08
点击窗口右上角关闭X键,将弹出对话框,点击确定将断开连接和关闭客户端应用程序。。
