zigbee 点对点通信连接配置说明
操作方法
- 01

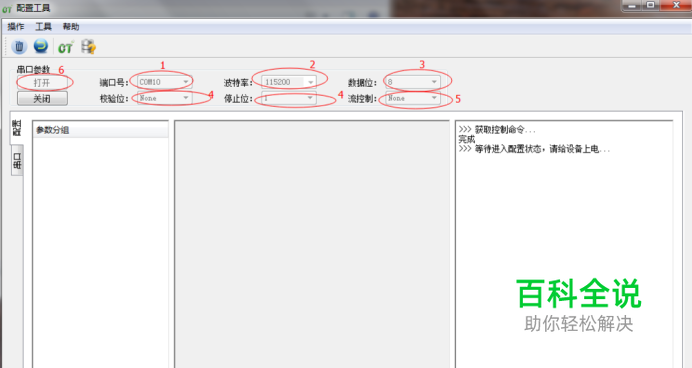

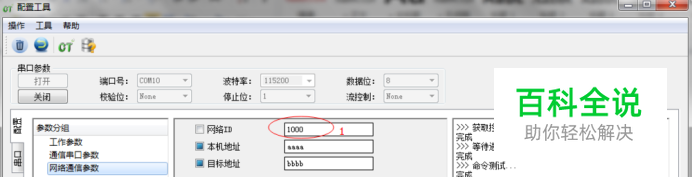

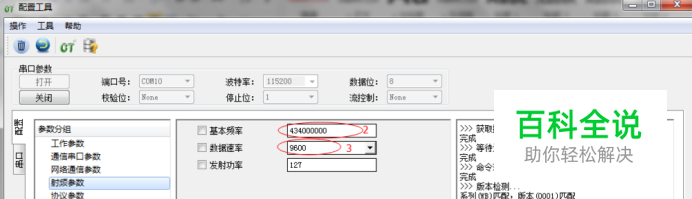

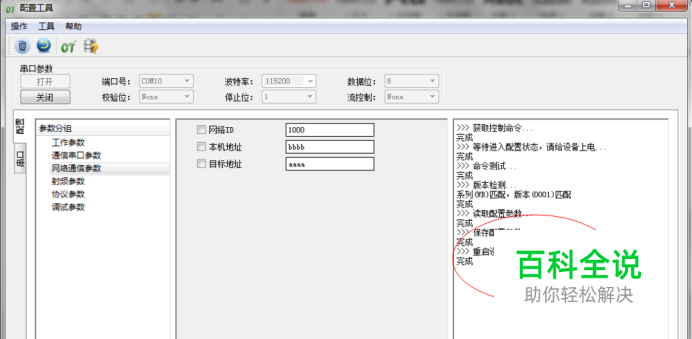

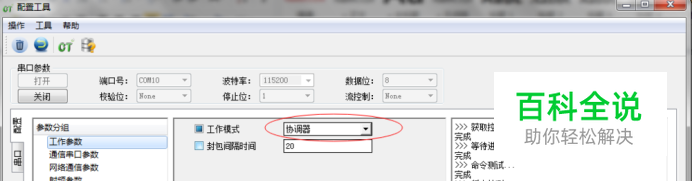

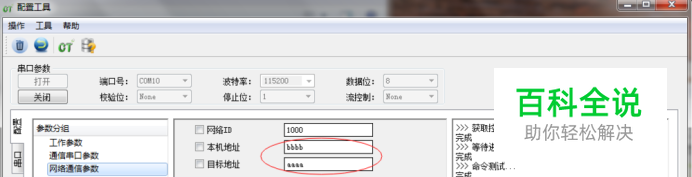

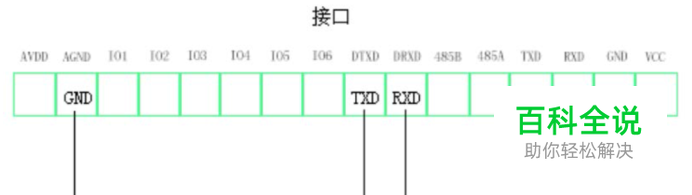

为那Zigbee（WBee）配置点对点连接说明 配置过程分为两部分zigbee-A（WBee）配置zigbee-B（WBee）配置 一，zigbee-A配置 1，连接zigbee-A的调试串口到电脑串口上，确保连接线接法正确： 2,打开zigbee-A 配置工具 config tool软件打开相应连接串口号，其他选项按照默认参数配置：如下图： 按照序号顺序：1,选择与设备相连接的串口号->2,3,4,5,默认配置->6,打开串口后，按照右上方提示，重新给设备上电或是已经上电的请重新上电。 3，zigbee-A进入配置状态后，修改工作模式为协调器，在设置本地地址和目标地址分别为AAAA和BBBB，其他参数不变。 4，确认网络参数值设置，1，网络ID 2，基本频率3，数据速率，一般默认配置。必须与zigbee-B网络参数设置一致。如下图： 5，保存参数配置，重启设备进入通信状态。 二，zigbee-B配置 配置步骤1，2,4，5同上， 配置步骤3：zigbee-A进入配置状态后，修改工作模式为路由器，在设置本地地址和目标地址分别为BBBB和AAAA，其他参数不变。 三，当两个设备的状态等处于蓝色闪烁状态后，用串口工具分别打开zigbee-A和zigbee-Ｂ的调试串口，测试数据对发是否正常通信。
