索尼爱立信PSPhone拆机全图文
作为万众瞩目的一款手机 现在psphone已横空出世 现在我就带给大家神器的拆机全图文教程啦。。。
步骤/方法
- 01

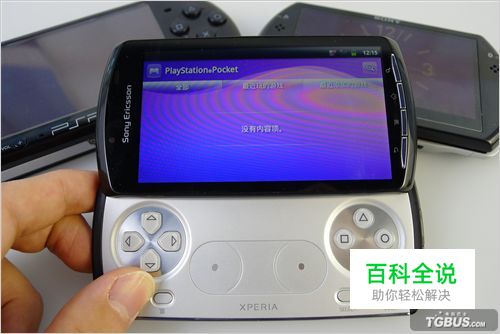

上周末索尼爱立信PSPhone(又称XperiaPlay)抵达
- 02

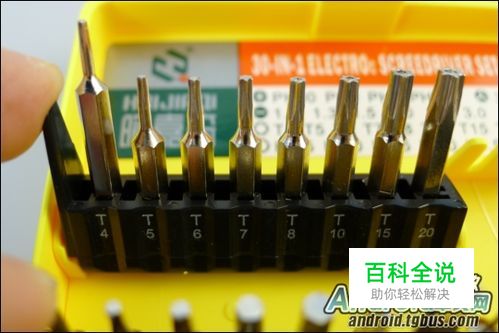

拆机除了需要撬片、镊子以外，还需要T4螺丝刀及十字螺丝刀各一
- 03

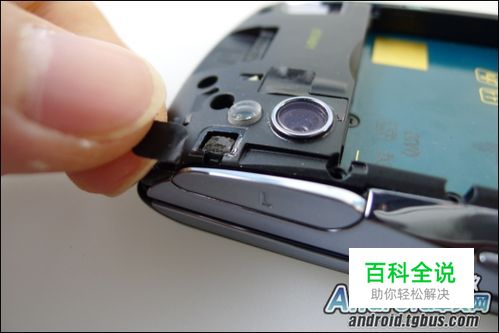

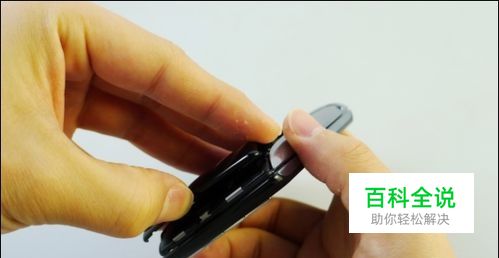

首先将拇指指甲插入PSPhone底部，取下背盖
- 04

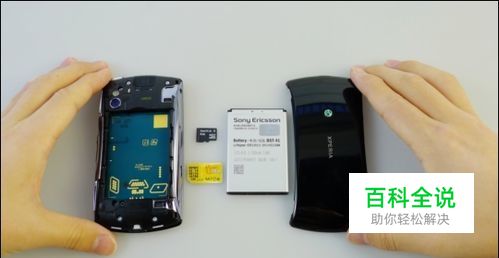

拆机前需要将机器电池、SIM卡、MicroSD卡全部取下(以防背壳被卡住)；拆机前需要专业人士指导。由于PSPhone采用了侧滑盖物理键盘，所以精密度很高， 拆前要已备足功课！
- 05

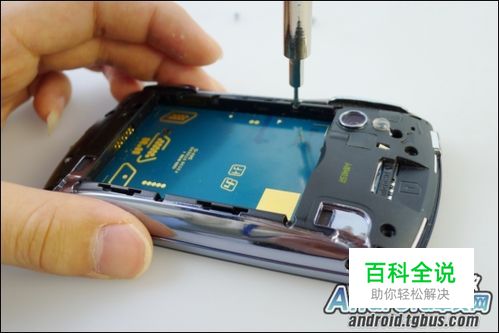

耐心拧下背部13颗螺丝 PSPhone的背部采用了13颗6角螺丝，需要用T4螺丝刀耐心拧下
- 06

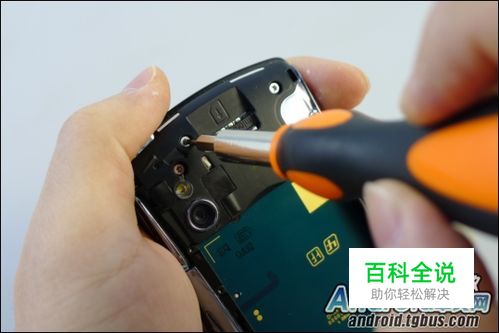

按照顺序拧开螺丝，先从顶部左上第一颗螺丝拆起
- 07
接下来开始拆边缘固定的螺丝，共计7颗
- 08

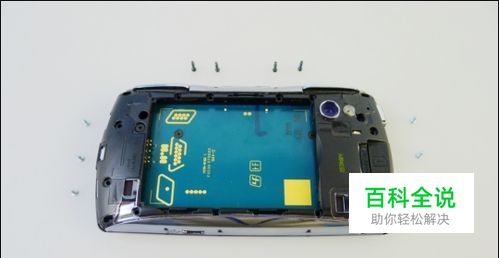

PSPhone共计13颗螺丝已全部拆卸完毕
- 09

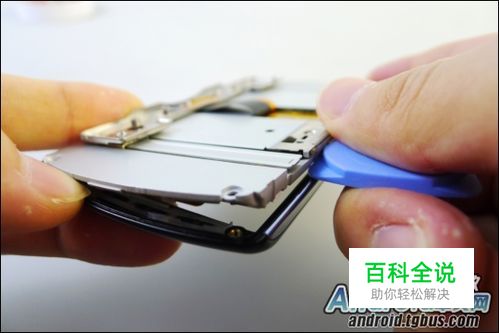

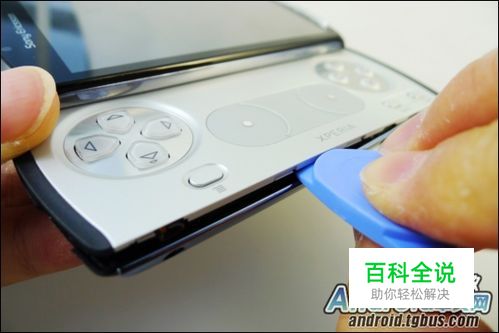

撬片派上用场 拧下全部螺丝后，需要用专业撬片沿着银色键盘面及黑色背盖边缘划开
- 10
PSPhone的L/R键位置贴有黑色固定胶，需要用夹子取下
- 11

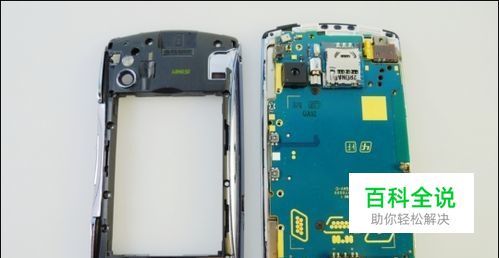

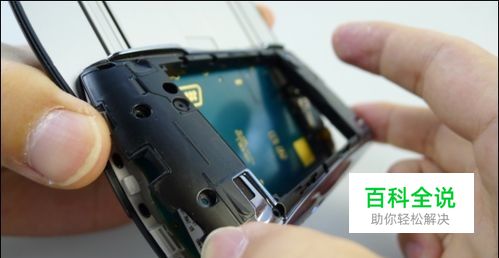

卸下背盖，可以一睹PSP主板B面真容
- 12

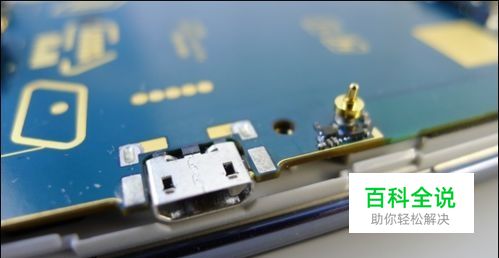

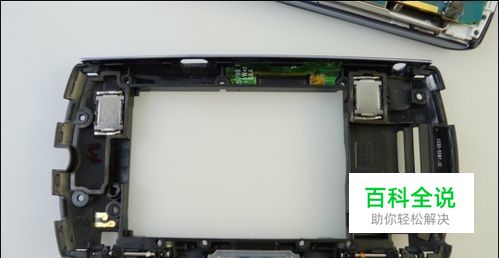

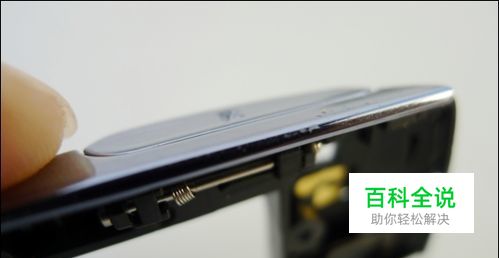

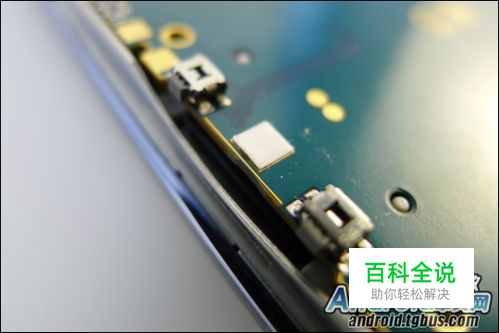

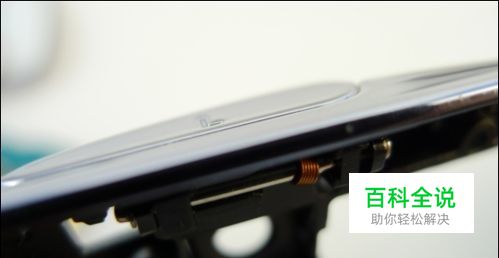

背盖上集成了扬声器喇叭、L/R游戏键、音量调节键及外置天线 L键特写↓ R键特写↓ 音量调节键微动钮特写↓ MicroUSB数据接口特写↓ 物理键盘背面集成了3.5mm耳机接口↓
- 13
PSPhone的绿色PCB主板较为清爽，由于工程样机缘故，目前未贴产品信息贴纸↓
- 14

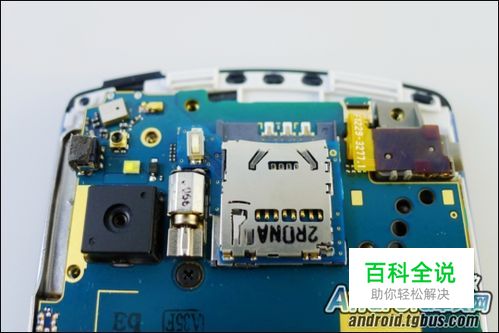

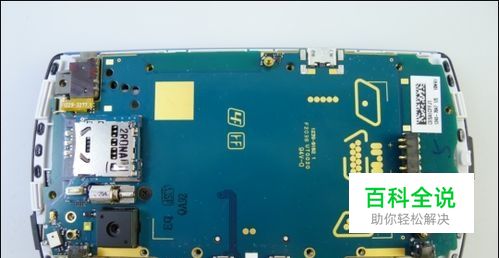

主板上部集成了震动电机、SIM卡槽/MicroSD卡槽、500万像素摄像头↓
- 15

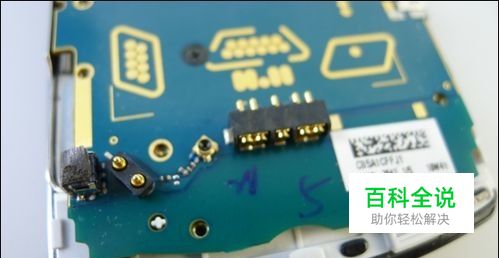

主板下部仅有电池触片↓
- 16

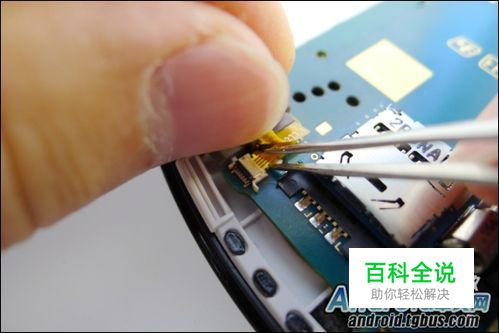

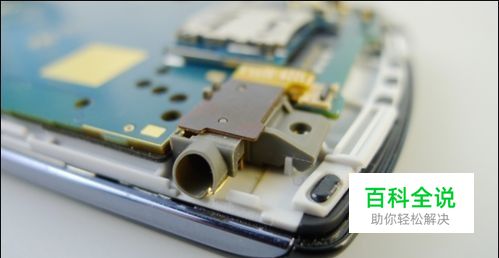

小心翼翼取下3.5mm耳机接口的排线↓
- 17

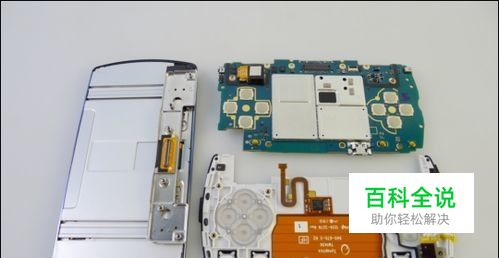

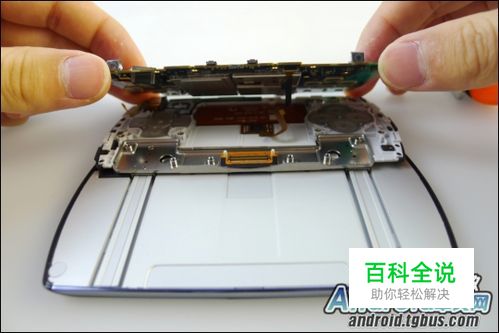

用指甲尖顶住屏幕排线，直接取下主板↓
- 18
物理键盘细节呈现 注意触摸板排线与主板相连，卸下主板前轻轻取出排线↓
- 19

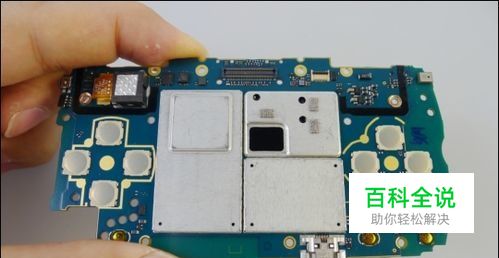

大家可以看到游戏专用键的按键垫片(金属触片式)，处理器等核心部件被屏蔽罩盖住了↓
- 20
屏蔽罩下到底有什么？请移至最后一页！↓
- 21

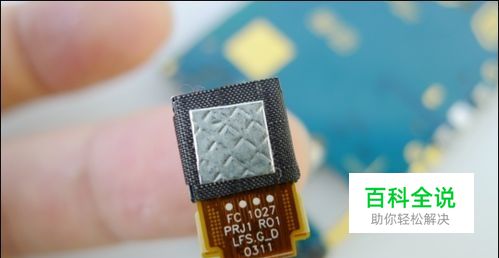

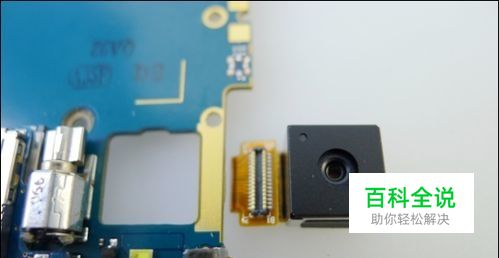

单独卸下500万像素摄像头组件↓
- 22
摄像头组件的采购代码为FC 1027↓
- 23

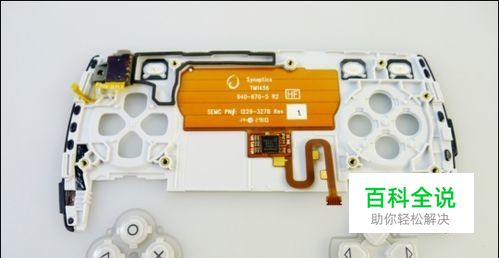

PSPhone采用了Synaprics公司的触摸板，而非此前谣传的类比摇杆↓
- 24

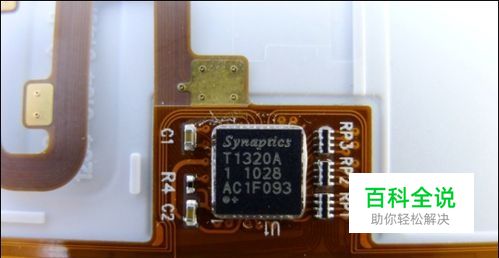

Synaprics触摸板的具体型号为T1320A↓PSPhone的触摸板技术由Synaptics提供，能为用户带来类似于笔记本电脑触摸板的操作体验。PSPhone也并非第一款采用触摸板技术的Android手机，此前便有“先行者”大胆采用了这项技术，它就是摩托罗拉。摩托罗拉于今年推出的ME600就率先采用了触摸板技术，用户可以通过触摸板替代鼠标，更加方便的进行网页浏览。
- 25
Bravia电容触摸屏大拆解 拆卸屏幕前，需要先把背面的两处螺丝贴纸撕下(需采用一字型螺丝刀)
- 26

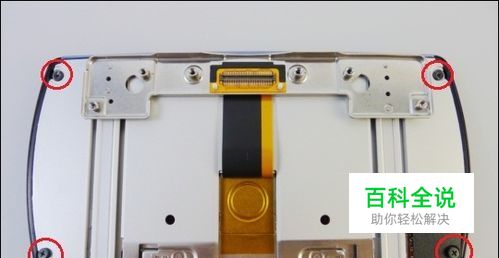

此时螺丝全部裸露出来了，屏幕背盖有四颗十字型螺丝，需要一一拧下↓
- 27

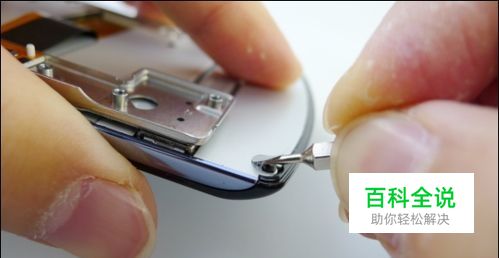

卸下螺丝后，需要用专业撬片划开边缘的卡扣，此时需要胆大心细↓
- 28

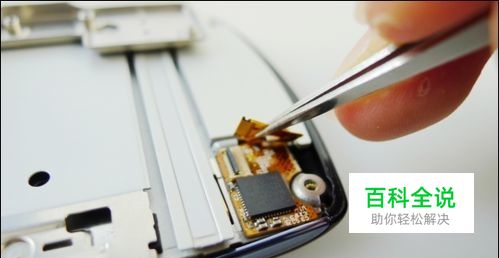

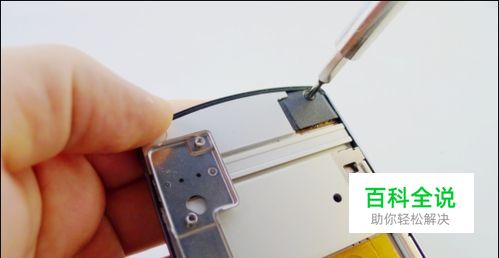

用镊子将右侧的电容式触摸屏排线卸下，需要注意别折断排线↓
- 29

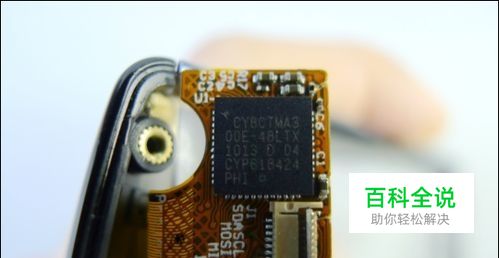

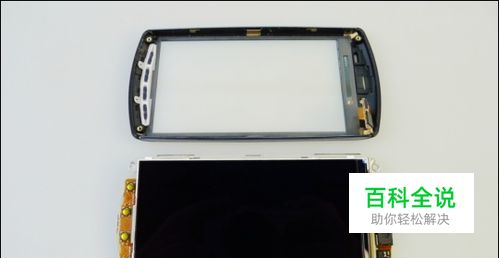

PSPhone的电容式触摸屏由赛普拉斯公司提供↓赛普拉斯是首家提供多点全屏功能的公司，该功能可以识别无数的触摸动作。赛普拉斯的TrueTouch系列包括单点、多点和多点全屏解决方案。这一能力使得设计者得以为手机、便携式媒体播放器（PMP）、GPS系统和其他产品等创造出更多的使用模式。该产品于2008年投入量产。因采用了PSoC架构，TrueTouch是业界最灵活的触摸屏解决方案，允许设计者设计差异化的功能，并在最后阶段变更设计，却不用修改电路板。
- 30

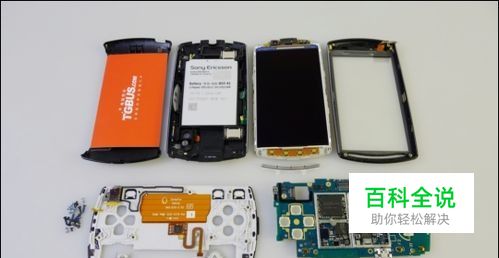

索尼爱立信PSPhone拆解全家福 好了 拆机就到这里啦 后会
