intel LGA 775 CPU散热器安装图解
intel LGA775 CPU架构由于不一样 在安装散热器的时候不注意很容易压坏CPU 本文介绍大家如何安装775 CPU的散热器
在英特尔的不懈努力之下,DDR2内存规格、PCI-E系统总线、LGA 775接口逐渐被消费者所熟悉,这其中英特尔9XX系列主板功不可没。一直以来广大硬件玩家们都对Socket 478针脚的奔腾4CPU散热器简便的安装方法而津津乐道,而面对结构略显复杂的LGA 775散热器却是一头雾水。下面小编就以英特尔原装915P主板为例,为大家演示如何正确安装LGA 775CPU和配套散热器。
为了帮助使用者正确安装CPU,LGA 775接口的CPU和CPU插槽上都有一个三角形的小箭头,我们在安装时只要将方向对应正确即可。

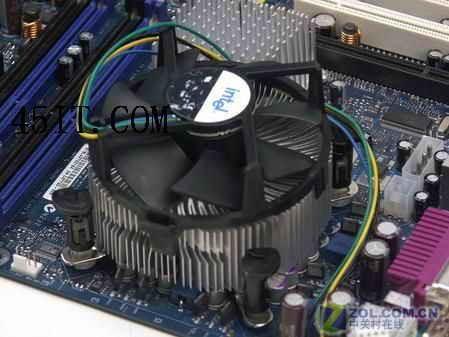

LGA 775散热器周围分布四个塑料扣具,当CPU正确安装之后,我们在放置LGA 775散热器时需要注意将散热器的四个扣具对准CPU插槽上的相应位置。
下一步是LGA 775散热器的关键。我们注意到四个塑料扣具上都有方向箭头,此时需要按照箭头方向逆时针旋转扣具。
将四个扣具都按照箭头方向逆时针旋转之后,便可以用力将扣具按下。此时可以按照对角顺序按下扣具以保证散热器与CPU紧密连接。
扣具按下后,再将其按照与箭头相反方向顺时针旋转至图中所示位置。
安装CPU散热器的最后一步就是将散热器风扇的电源接在主板相应位置,如标有CPU FAN的电源接口。
英特尔LGA 775 CPU散热器拆卸方法
拆卸LGA 775散热器时,首先要将四个扣具按与箭头一致的方向顺时针旋转。
在确定四个扣具已经按顺时针旋转后,分别将四个扣具用力拔起,此时注意按住散热器,以避免用力过猛。
在四个塑料扣具都拔起之后,就可以将LGA 775取下。在此之前不要忘记将散热器风扇电源取下。
至此,小编已经向大家演示了目前CPU主流的两大平台英特尔LGA 775和AMD K8平台CPU及其散热器的安装过程,相信即使是一名普通消费者也应该对这个并不复杂的环节有所了解。其实只要本着胆大心细的原则,独立安装CPU散热器其实并没有想象中的那么难。大家只要按照我在文章中所演示的方法去做,每一名读者对可以成为一名合格的DIYer。
