altium designer中怎样画任意角度的线

1.检查设置是否正确

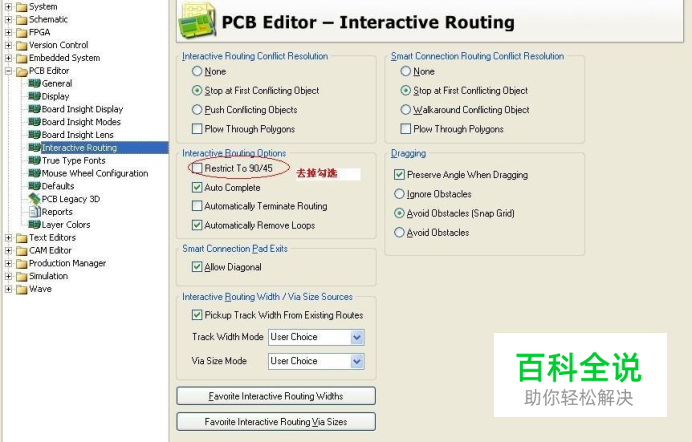

打开preferences-PCB Editor-Interactive Routing-Interactive Routing Options-Restrict TO 90/45去掉勾选项,点击OK即可。如下图

2.按下shift+空格；即可切换画线模式，切换过程中会出现90度直角、45度角、椭圆形角、任意角度等，自己根据需要切换吧！
