如何在UG 10.0模型里面标注长度尺寸
本介绍如何在UG 10.0模型里面标注长度尺寸的常用方法
操作方法
- 01

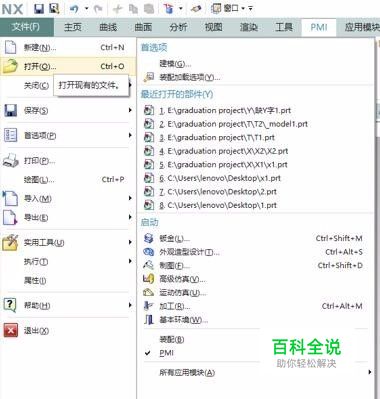

首先， 我们要打开UG 10.0软件，之后导入你想要标注的模型。
- 02

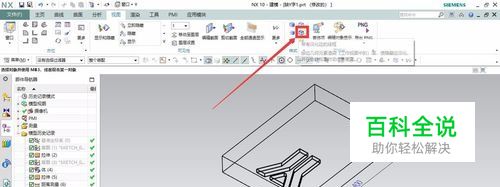

在UG菜单栏的“视图”界面中，找到“带有淡化的线框”图标，并点击。
- 03

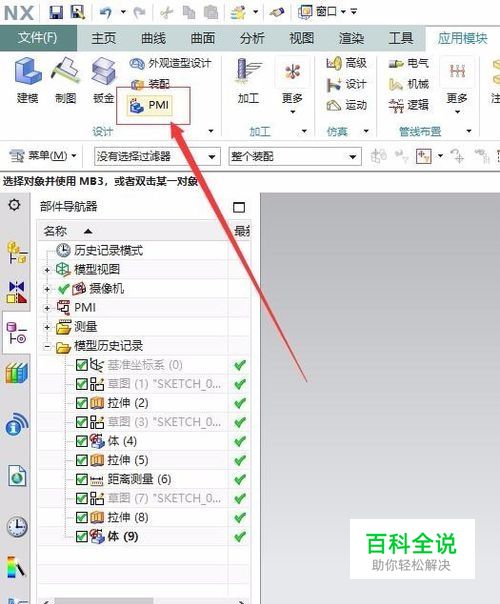

在UG菜单栏找到“应用模块”点击并进入。找到“PMI”将其选中如图所示。
- 04
在UG菜单栏找到“PMI”点击并进入,界面如下图所示。
- 05

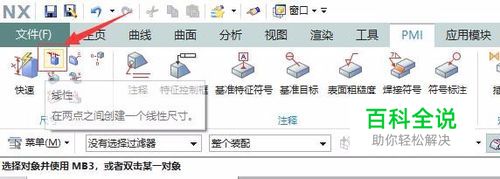

在"PMI"菜单栏中扎到线性图标，取消勾选“自动放置”在两点之间创建一个线性尺寸。
- 06

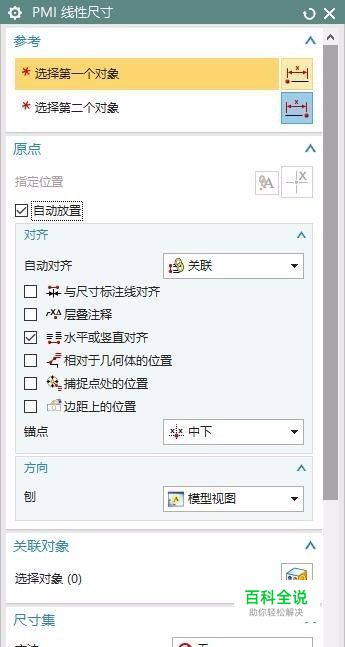

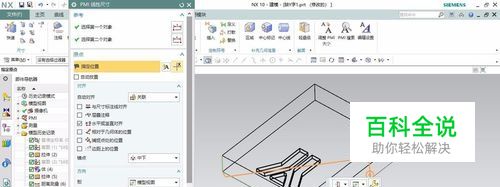

进入线性菜单界面，选中要标注尺寸的两点。
- 07

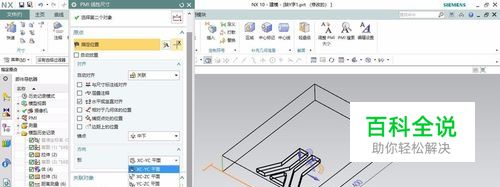

由于它是按着模型视图方向进行标注的，所以看着标注是斜的，我们在方向栏下选择“XC-YC平面”这样就与线之间保持着平行。如下图。
- 08

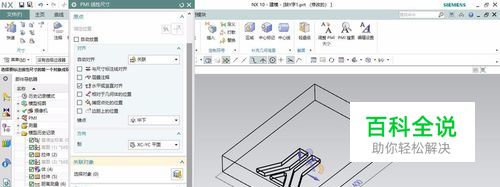

然后在测量栏中的方法改为“水平”就行了，最后就完成了长度的标注
