在CAD中如何标注深度符号

我们在CAD绘图中，经常会需要对实体的深度作标注，标示深度尺寸，那么如何用专业的符号表示深度，并在CAD图档中显示呢？下面一起来看看。

操作方法

  • 01

    打开AUTOCAD2004软件，并绘制一个直径为5mm的圆

  • 02

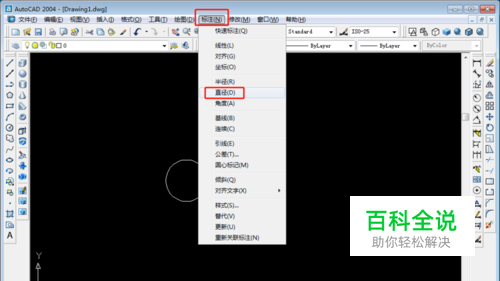

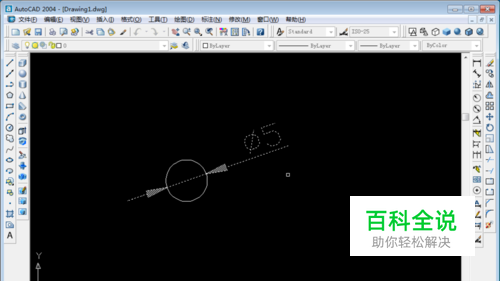

    选择“标注/直径”，将圆进行尺寸标注

  • 03

    点击“编辑标注”，在命令行里的“输入标注编辑类型”中输入“新建N”

  • 04

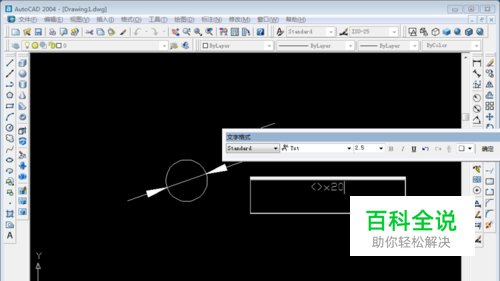

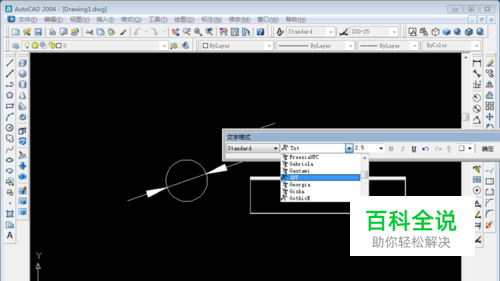

    在出现的对话框中输入“X20”字样，并选择字体为GDT，

  • 05

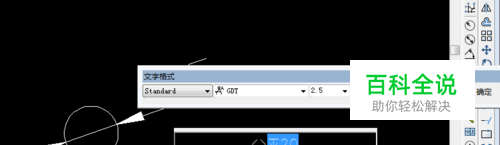

    选择好GDT字体后，就可以在对话框中出现的深度符号

  • 06

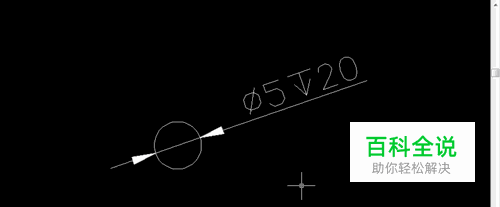

    点击确定，再点击选择直径为5mm的标注，就可以看到标注的尺寸后面出现了深度的符号，表示圆孔直径为5mm，深度为20mm
