制作网线的水晶头分类
我们怎么来区分网线的水晶头呢？？水晶头分类主要有：RJ-45、RJ11、RJ12三种。RJ-45，就是我们平常用的、家用的网线的水晶头。到底怎么来区分呢？
操作方法
- 01

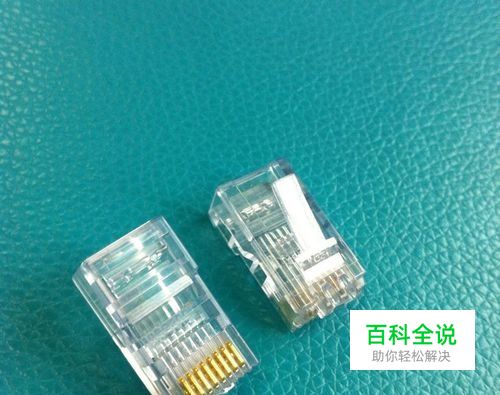

RJ-45 RJ-45接口：每条双绞线两头通过安装RJ-45连接器（俗称水晶头）与网卡和集线器（或交换机）相连。有8根针脚。
- 02

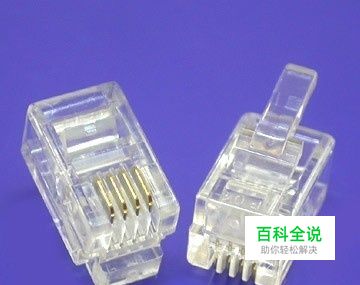

RJ11 RJ11接口和RJ45接口很类似，但只有4根针脚（RJ45为8根）。 在计算机系统 中，RJ11主要用来联接modem调试解调器。日常应用中，RJ-11常见于电话线。
- 03

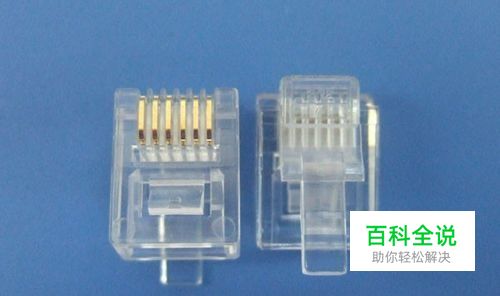

RJ12 RJ12通常 也适用于语音通信的，结构和前两种一样，但是有六根针脚（6p6c）。同时还衍生出六槽四针（6p4c）和六槽两针（6p2c）两种。
- 04
其实很明白了，主要看有几根针脚，就知道是哪种水晶头了。。。 交叉线的做法 一头采用568A标准，一头采用568B标准（常用） 568A标准：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 568B标准：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 平行线的做法 两头采用同样的标准（同为568A标准或568B标准）要求12，36双绞
- 05

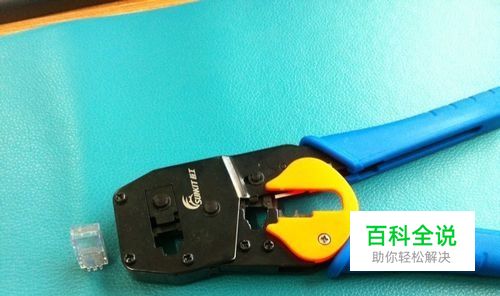

平行线、水晶头制作使用 RJ-45，常用的一般都是两头都采用的568B标准。 准备：制作水晶头的专用钳子，和水晶头（很便宜，一盒有好多）。 1).把线按照568B标准排列插入水晶头，两头一样。
- 06

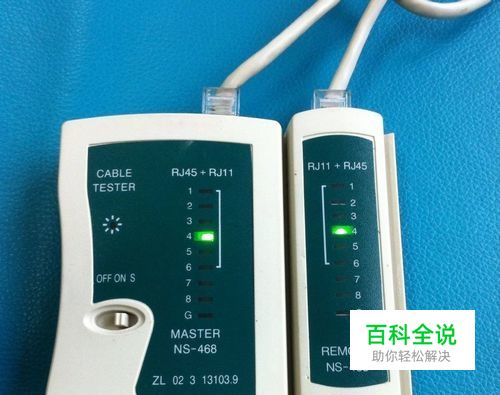

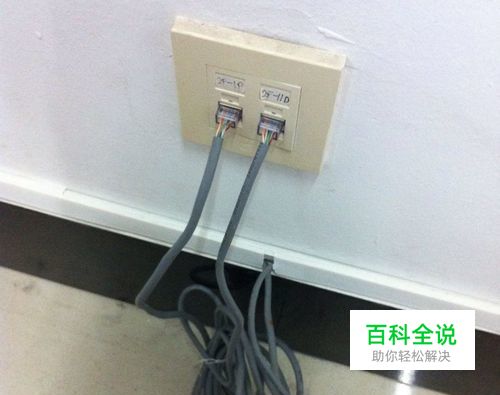

2).用测试器测试，两边一直一起亮着，表示一个个线都对接成功了，连接成功了。 当需要长网线的时候，就可以自己用工程网线，自己制作水晶头。
