在建筑绘图中，CAD绘图和天正绘图是最经常配合使用的两种绘图工具，但是，当我们进行绘图后，对于一个建筑图纸来说还不完整，要让图纸变得更加简单易懂，还需要对一些地方进行标注。下面，我们就来看看如何进行CAD图纸的文字标注吧。

操作方法

01

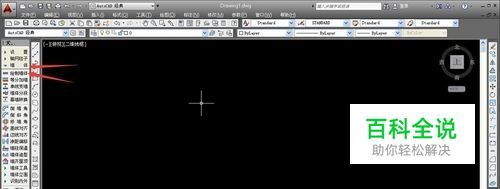

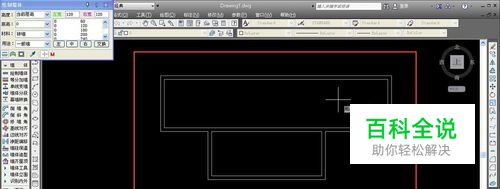

首先，我们打开CAD绘图，要想标注房屋信息，首先需要绘制墙体，表达出房屋的概念，在工具栏选择“墙体——绘制墙体”。
02

设置好墙体的属性，在绘图处进行墙体的绘制，为了方便标注，使用墙体将内部空间分成多个封闭方块，随后开始添加门窗，使得房屋更加形象具体。
03

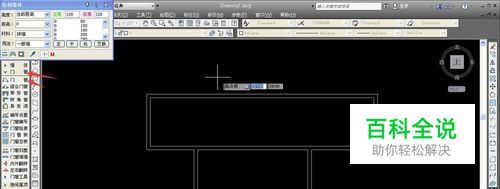

在左侧工具栏中选择“门窗——门窗”，开始在墙体中插入门窗，系统会自动弹出门窗设置窗口，用户可以自行设置门窗样式以及高宽等数据。
04

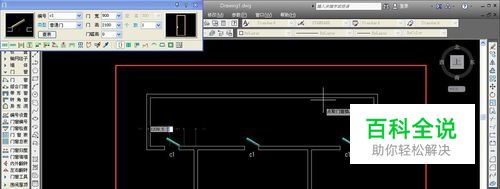

设置完成后，使用鼠标点击需要插入的地点，系统就会自动输出门窗，注意门窗只能放置在墙体上，完成门窗的放置后，整体就有了空间感和流通感，下面即可进行文字标注。
05

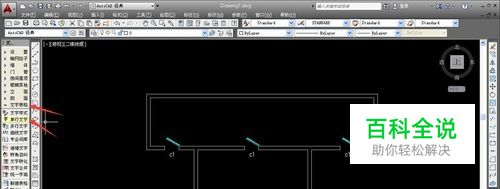

依旧在左侧工具栏中选择工具“文字表格——单行文字”，即可进行单行文字的插入，系统会弹出文字的设置页面。
06

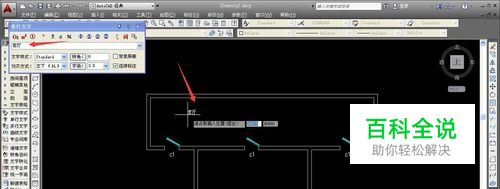

在系统弹出的设置栏中，找到文字输入栏，输入需要插入的文字，我们输入“客厅”，对房屋功能进行文字标注，输入完成后将鼠标移动至需要添加的地方。
07

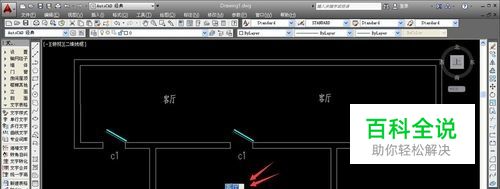

在鼠标移动时，系统会提示性的显示“客厅”两字，帮助用户确定具体的位置，选定位置后，单击鼠标就会输出文字，确定文字的位置。
08

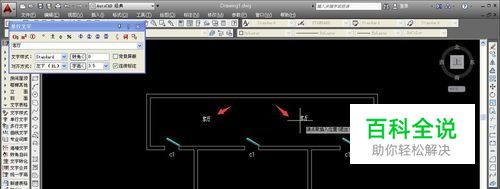

在放置文字后，系统不会退出此工具，用户可以连续放置相同文字，在比较大的房屋空间中，可以放置多个文字，以便让房屋功能更加明显。
09

如果文字放置错误，可以直接删除，也可以进行修改，双击文字，系统就会进入文字更改，用户即可进行文字的重新输入和修改。
10

我们将下方的小空间的文字，修改成“卧室”，使用键盘直接打字输入即可，完成输入后，点击空白区域，即可确定并退出文字修改。
11

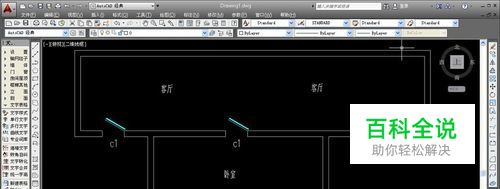

这样，两处空间我们都完成了文字标注，大空间进行了两次文字标注，小空间进行了一次文字标注，字体全部默认为建筑师的长仿宋字体。
12

在进行文字标注练习时，可以进行文字修改等操作练习，在标准制图时，应按照严格的标准，尽可能快速绘图，避免不需要的额外操作，以便达到快速高效的绘图要求。
