cass9.1小技巧之如何计算地块土方量平衡
在做土地整治方面报告的图件中，需要计算土方挖填平衡，以填挖方边界线为界，从高处挖得的土石方垂直接填到区域内较低的地方，就可完成场地平整。因此可以用到cass9.1中的“区域土方量平衡”，今天小编讲解下如何使用。
操作方法
- 01

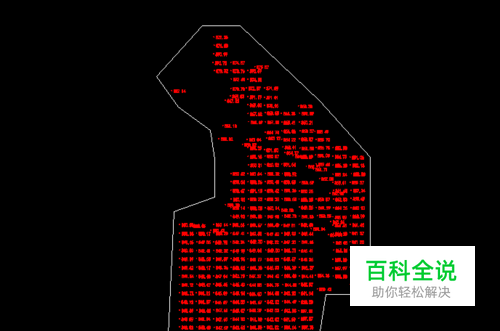

将采集的高程数据在cass中展出点，用复合线将需要进行土方计算的边界圈出。
- 02

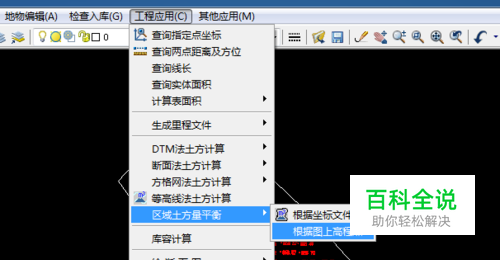

点取菜单中“工程应用”选择“区域土方平衡”，鼠标点取“根据图上高程点”。 说明：根据需求选择【根据图上高程点】或【坐标数据文件】，如果需要分析整个坐标数据文件或者要剔除其中某些高程点，则选用【根据坐标数据文件】。
- 03

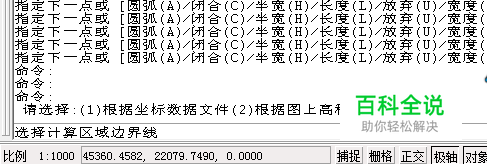

根据命令行提示“选择计算区域边界”，鼠标选取之前画好的闭合线。
- 04

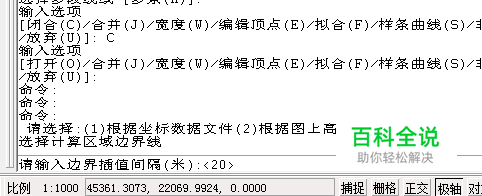

命令行提示“输入边界插值间隔（米）：<20>”输入10。取值决定边界上的取样密度，如果密度太大或太小，实际意义并不大，一般我们在1000图中选择10.
- 05
回车后弹出“Aoto Cad信息”，其中内容为土方平衡高度、挖方量、填方量。
- 06

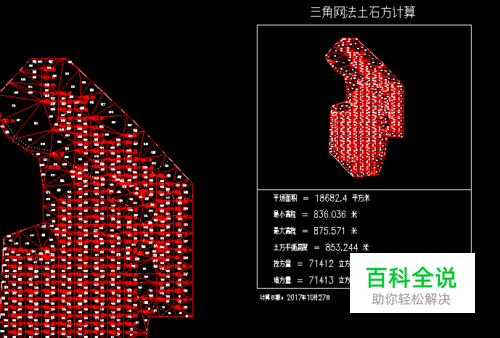

点击确定后，在命令行提示“请指定表格左下角位置：<直接回车不绘表格>”，在空白区域点击鼠标左键，在图上会出计算表格。
- 07

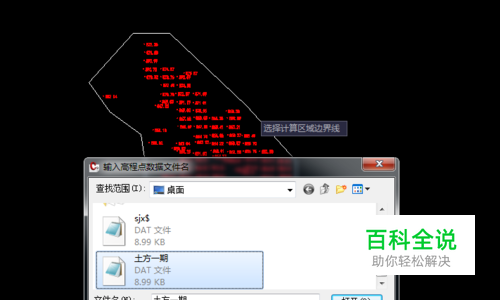

如果是【根据坐标数据文件】，将弹出对话框，选择高程点数据文件。然后提示“请输入边界插值间隔（米）：<20>”。结果如同第五步。
