cad室内设计施工图纸教程

AutoCAD是由AutoDesk公司开发的一款自动计算机辅助设计软件，主要运用在建筑设计、通信线路、土木工程等方面，今天来给大家介绍一下如何使用autocad软件进行室内施工图设计的方式

操作方法

  • 01

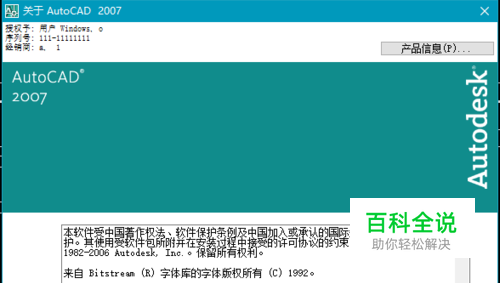

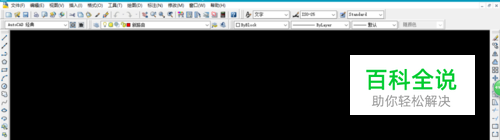

    首先我们打开CAD软件，这里以AutoCAD 2007为例，稍等片刻，创建一个空白的文件

  • 02

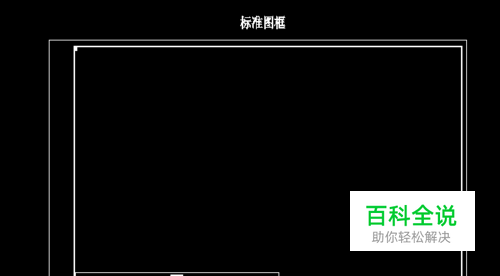

    为了保证我们制作出来的图能够在一张纸上打印出来，需要先绘制一个标准图框，然后将所有内容放在标准图框内即可

  • 03

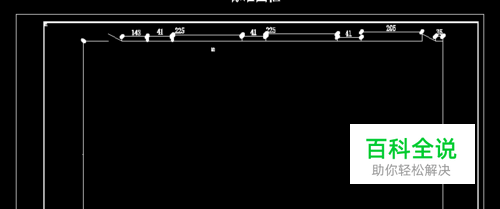

    绘图应该遵循的原则是“先整体后局部”，首先绘制出室内房间的长和宽，注意需要在标准图框内绘制

  • 04

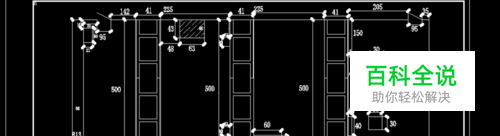

    然后再根据室内的实际情况，分别绘制如门、窗、机柜、走线架、立柱等部件，并标志上相应的尺寸

  • 05

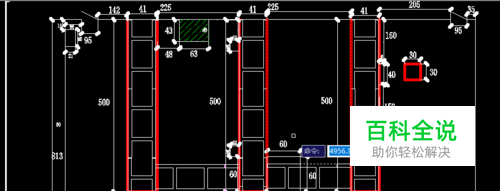

    在室内设计中，不同的物件的重要性不同，如果想要突出显示图中的某个重要的部分，可以使用其他的颜色或者选择加粗线条的方式来强调

  • 06

    最后，需要给图中的某种部件加上编号，并列一个表格来显示出图中对应编号部件的名称、数量、尺寸等属性，从而才能完全描绘出一张图纸
