怎么绘制等高线

利用南方cass软件我们可以绘制专业的等高线,这里举例说明过程。

操作方法

  • 01

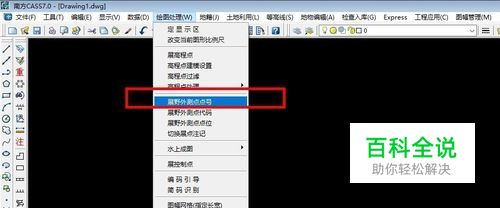

    首先,将数据导入,导入的方法,可以参考下面的经验

  • 02

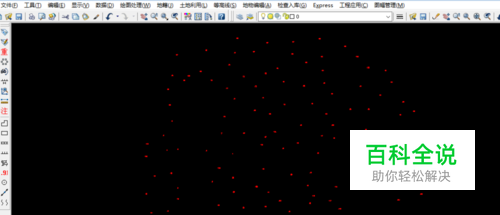

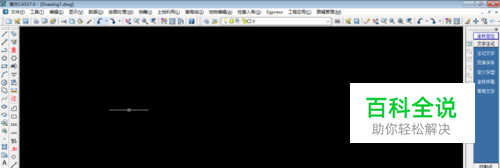

    导入后,便会显示如图所示的界面。在此基础上,进一步绘制等高线

  • 03

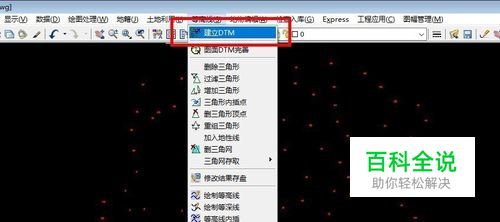

    选择菜单栏 等高线/建立DTM

  • 04

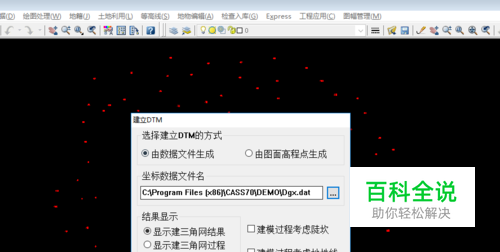

    单击建立DTM后,弹出对话框如图所示,选择刚才的数据文件

  • 05

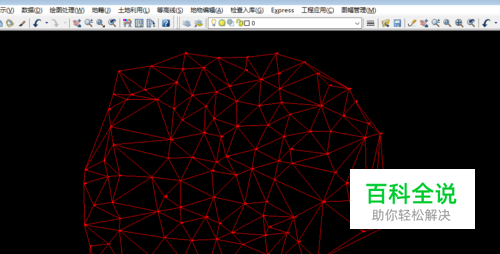

    设置好之后,单击确定,这样变建立好了三角网。如果三角网需要修改,可以修改后存盘

  • 06

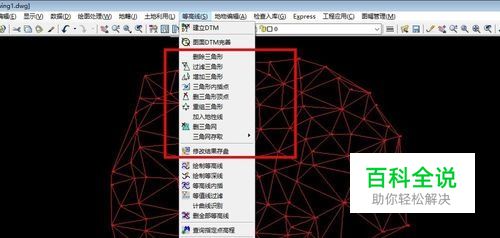

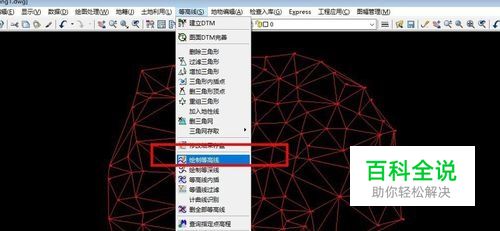

    三角网好之后,选择绘制等高线

  • 07

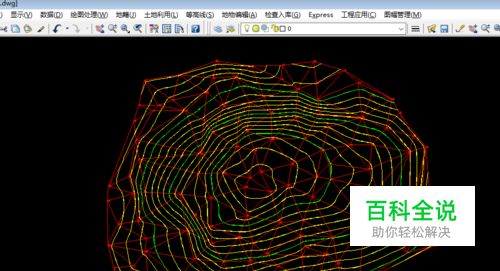

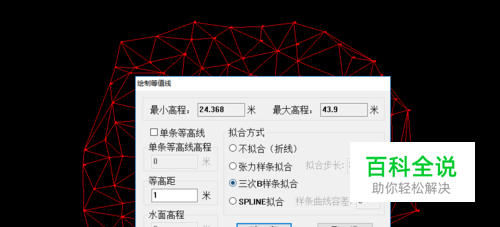

    设置好参数,软件便自动绘制好等高线

  • 08

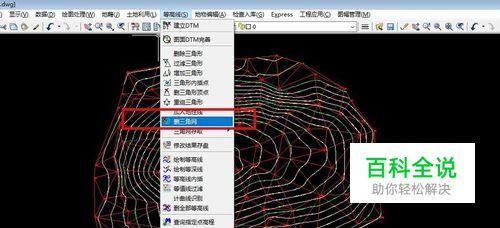

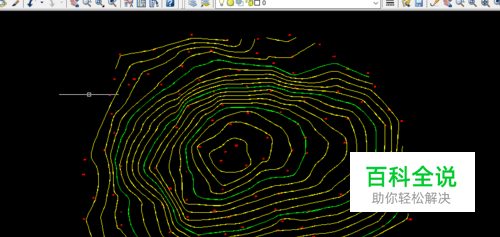

    最后,将三角网删除,留下等高线
