AutoCAD计算周长面积等方法-CAD图纸工程量计算

2024-04-14 19:08:17

CAD图纸工程量计算一直困扰着很多的朋友，汇总测量方法如下（有不全的大家评论补充）

操作方法

01

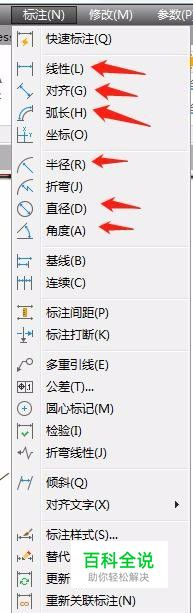

标注。菜单栏→标注→找到要标注的类型如直线弧长角度等分别点击进行标注，主要测量直线、多段线、两点之间间距、弧长、半径、直径、角度等等。
02

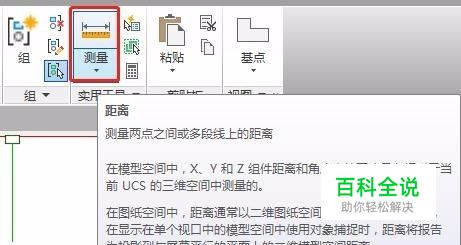

测量距离（DI），命令行输入DI。二维草图与注释模式下，直接点击测量按钮，主要测量两点之间的距离。
03

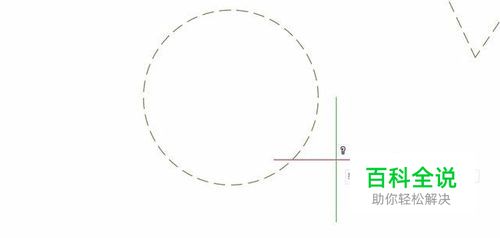

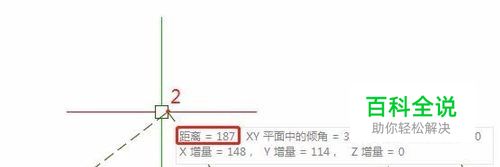

我们输入DI测量两点间距直接在动态输入旁边就得到了结果。
04

命令行输入LI。输入LI命令，同样选择刚才的那段线段，得到结果187距离。
05

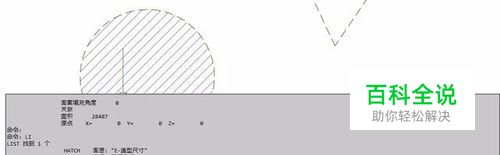

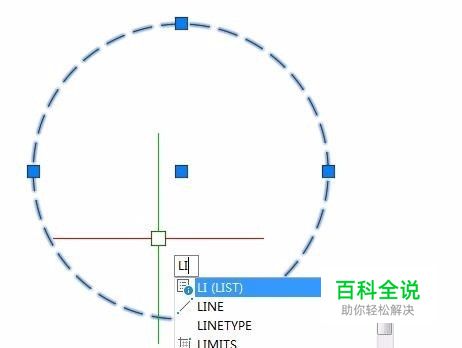

该命令对于非闭合对象，测量的是两点直接的距离。而如果测量对象是闭合对象，则可以测量出半径、周长、面积，下面我们以如图所示的圆形进行举例：
06

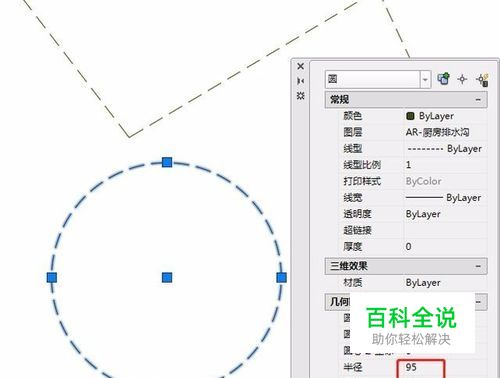

命令行输入ch或ctrl+1。我们同样选择该圆形，我们可以看到除了半径、周长、面积，还多出来了直径。
07

下面说大家常用的AA命令。输入命令AA，这里我们选择对象，如图所示，这里我们同样选择该圆形。如图所示：
08

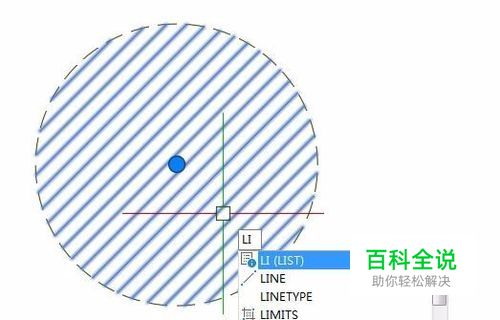

当然一些异性的图形我们需要用PL围合一下，再利用如上的方法，填充也同样可以使用如上的命令，大家可以自行进行尝试。
