西门子S7-1200PLC远程调试程序设置步骤
作为自控工程师出差调试项目,远程电话技术支持是家常便饭,公司因为一点小问题就派工程师出差现场解决问题,成本高老板也很头疼,服务得不好还容易引起与客户的矛盾,互联网这么发达的年代,也可以按以下步骤远程来调试程序,解决问题。
操作方法
- 01
在电脑上安装GVCOM虚拟网口软件(为了避免软件兼容问题,请在使用过程中关闭全部杀毒软件和防火墙)安装完电脑会自动生成软件应用图标如下图:
- 02

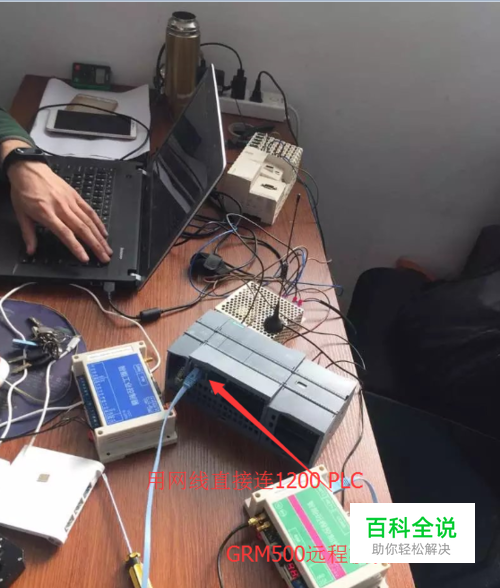

硬件连接如下图:GRM500模块网口1与以太网路由器连接,网口2与S7-1200连接,如下图, 按图将硬件连接好后,打开安装好的GVCOM虚拟网口软件。
- 03
GVCOM虚拟网口软件配置如下: 步骤1:打开GVCOM3。点击“新建模块”,如下图所示:
- 04
输入GRM500模块序号、密码,然后点击“下一步”点击四次跳至网口通道配置,直接启用网口通道并输入S7-1200地址。设置完成点击“完成”。
- 05
点击运行,出现如下图所示“模块已连接”时表示可以远程下载PLC S7-1200项目了。打开博图选择网卡:TAP-Win32 Adapter V9
