TPC8-8TDK 16路表格设置汉显示开关PLC控制器【百科全说】

操作方法

01

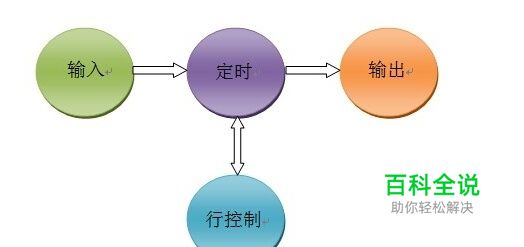

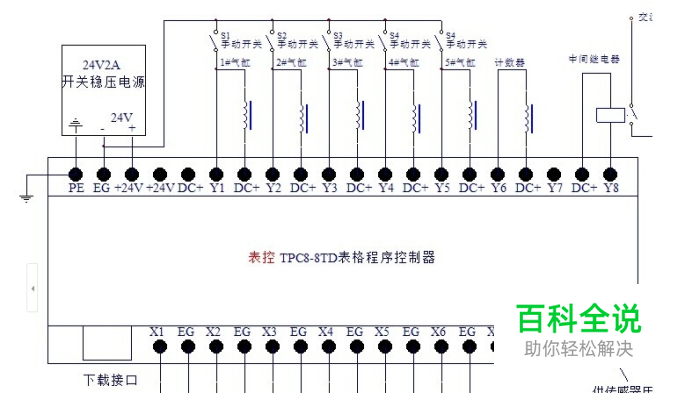

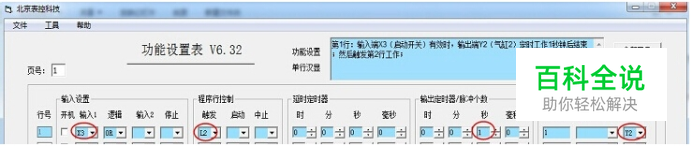

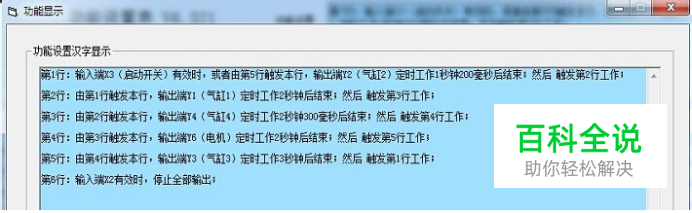

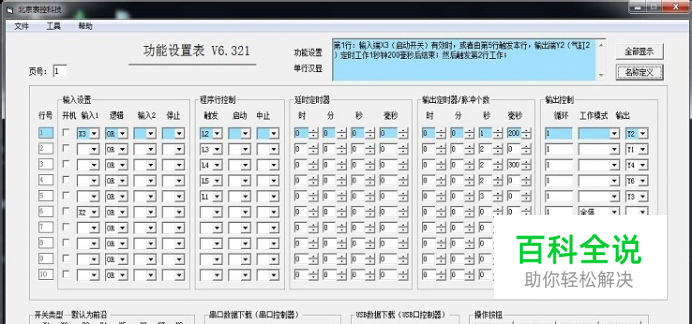

TPC8-8TDK开关量传感器控制器，采用表格设置、无需编程，轻松实现具有开关量传感器的设备的自动化控制，人人都会使用。该控制器具有8路开关量输入和8路开关量输出控制端，设有方便实用的定时功能。表格设置，无需编程。采用表格设置的方式实现所需的定时控制功能，能够方便快速地实现设备控制，数分钟即可完成简单的定时功能设置，非常适合不熟悉编程的人员使用。根据实际工作的需要通过表格设置可以实现：程序控制、顺序控制、同步控制、定时控制、手动控制、自动控制、位置控制、循环控制、单次控制、计数控制、超时报警、不到位报警等各种自动控制功能。步进电机控制可以实现长度控制、角度控制、按时间控制、方向控制、位置控制、速度控制、回原点控制等运动控制。输入端可以连接开关或光电开关、接近开关、限位开关等开关或开关量传感器作为输入控制，通过简单的设置即可方便地实现开关控制、开关启动、停止、位置控制、定时控制及程序控制等功能。每路输出端具有24V/300毫安的输出驱动能力，可以直接驱动24V电磁阀，每行程序设有一个延时定时器和一个输出定时器，定时范围：0-24小时。在应用中根据所需的控制功能，设置程序控制定时器的各项功能，能够快速实现所需的应用功能，达到程序控制设备的目的。主要技术参数 1、输入输出路数：TPC8-8TDK型8路输入/8路输出，16路控制器 2、光电隔离：全部输入和输出光电隔离 3、供电电源：直流24V/2A(强烈推荐使用开关电源) 4、输出方式：NPN型晶体管集电极开路输出，输出有效：导通，输出无效：开路 5、输出电压：连接负载情况下，输出有效时：接近0V；输出无效时：24V 6、输出电流：每路输出电流300mA 7、输入电压：0-24V范围内的开关量信号 8、输入控制：低电平有效或开关对地闭合有效 9、设置行数：功能设置行数≥60行 10、下载接口：USB接口 11、外形尺寸：145mmX90mmX40 控制器操作应用十分便捷，无需编程，非常适合不熟悉编程的人员用于设备控制之用。使用功能设置表设置所需功能，简单的控制功能几分钟就可以设置完毕。下图是功能设置表，包括输入设置、逻辑关系设置、输出设置、延时设置、输出定时设置、循环设置、程序行控制的设置等，设置功能一目了然。新版本的功能设置表，采用表格设置汉字显示的方式，设置所需功能，简单的机床控制功能几分钟就可以设置完毕。下图是控制器的功能设置表，包括输入设置、逻辑关系设置、输出设置、延时设置、输出定时设置、循环设置、程序行控制的设置等，设置功能一目了然。下图是功能设置表，在功能设置中以汉字显示当前行的设置功能。下图是自动生成的汉字显示全部设置功能的窗口功能设置的基本方法：1、设置启动方法：开机启动（不需要不用勾选），或者选择输入端； 2、设置输出端：选择Y输出端； 3、设置定时器：设置延时定时器（不需要不用设置）；设置输出定时器（输出定时器工作时输出端有输出）； 4、设置程序行控制：触发项：设置转到下一个动作的行号（不需要不设置）；启动项：设置启动本行的行号（不需要不设置）； 5、设置停止动作：停止项：选择停止输入端或行号（不需要不设置）；中止项：选择中止本行的行号（不需要不设置）。下图设置为一个动作，X3输入启动，Y2输出1秒钟，然后触发第2行。还是比较简单吧。基本功能：通过设置能够实现：程序控制定时器、顺序定时控制、逻辑控制、点动继电器、锁存继电器、点动开关、软启动开关、自锁开关、延时开关等功能。应用领域：以下示出通用接线示意图，输入可以连接开关、接点、感应开关等多种开关信号，输出可直接驱动电磁阀、继电器、指示灯、电磁线包，电阻等多种电器负载。实际使用中要根据设备控制的需要，来选择输入和输出连接的开关、传感器及输出驱动的负载，输入和输出完全根据实际需要来灵活安排，没有顺序的限制。
