Solidworks快速装配技巧；随配合复制如何使用
Solidworks在绘制和装配的时候都会有一些快捷方式可以节省我们很多时间，今天给大家介绍装配过程中的快捷方式——随配合复制，他可以在装配相同零件时节省非常多的时间和步骤。
正常的装配步骤；
- 01

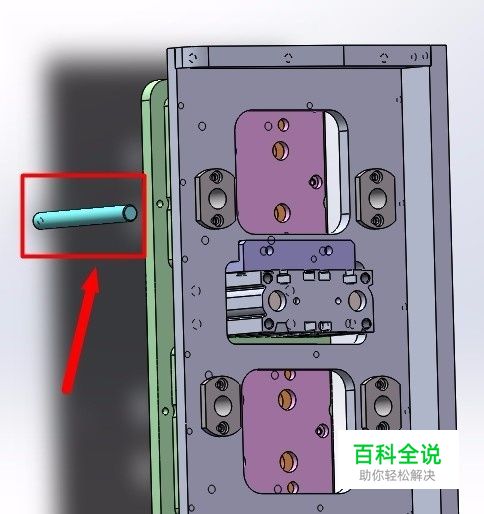

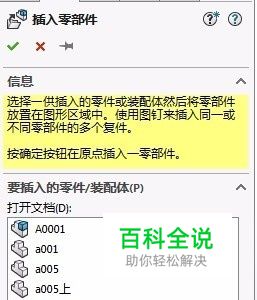

第一步：插入零部件 点击装配体左上角的【插入零部件】菜单，在弹出的对话框中点击【浏览】，将需要装配的图档导入装配体中。
- 02

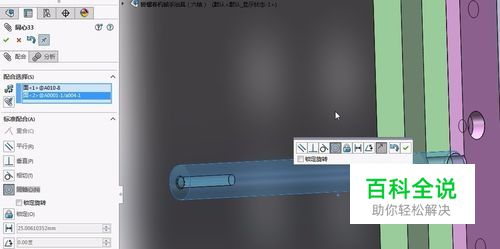

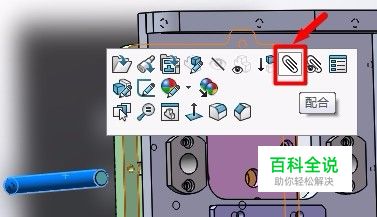

第二步：选择要装配的面，在弹出的快捷菜单中选择【配合】功能，然后选择另外一个面，再在左侧弹出的对话框中选择配合方式。点击左上角的绿色对勾，至此变完成零件的第一次配合。一般零件需要经过2到3次配合才可以，所以你需要重复上面的第二步动作至少2~3次。如果有很多相同的零件需要相同的装配方式，那么你就要从第一步再重复工作了。
快速装配技巧
- 01
第一个零件装配同上，到第二个零件装配时就有所不同了。 首先选中需要装配的零件，如果是装配体的话在树状图中选中整个装配体。
- 02
然后点击插入零部件下面的倒三角，在弹出的对话框中选择岁配合复制
- 03
在弹出的对话框中确认所有零部件有选中零部件，然后点击右上角的箭头。
- 04

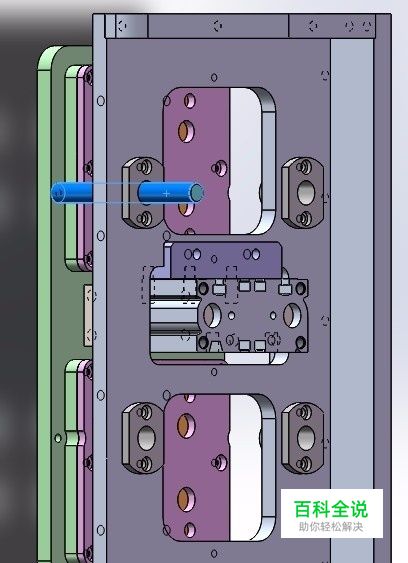

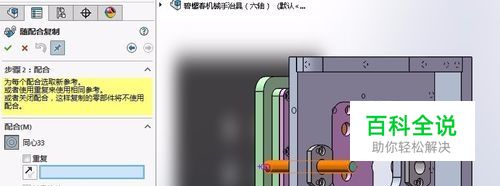

然后按照我们第一次装配时选择的面的顺序再次重新选择。选择完后点击确认（Enter）。
- 05

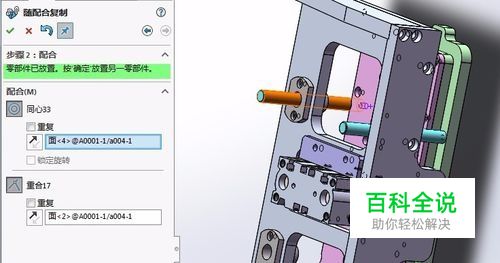

然后又回到了之前选择的页面，再选择另外一组装配点。点击确认；以此类推我们就可以将全部相同零部件按照相同的装配方式装配起来了。
- 06

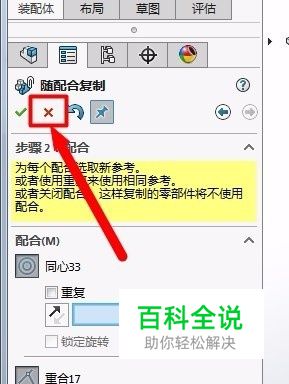

所有零部件全部装配完成后点击中间的×号从而退出随配合复制功能。
