starUML建立时序图
对于经常看项目代码或者写项目的人。时序图可以帮助理解、记录项目、设计项目等用途
操作方法
- 01

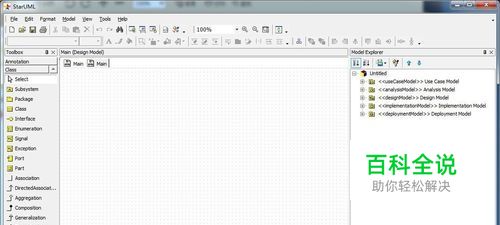

starUml下载安装比较简单，这里不再赘述。打开starUml
- 02

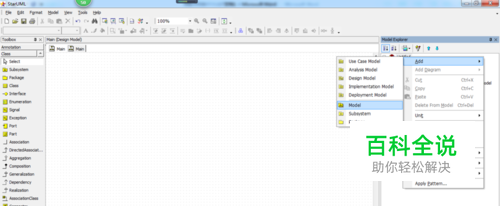

在Model Explorer 中，在Untitled右键——ADD——Model，取名myuml
- 03
接着，单击myuml，右键——Add Diagram——Sequence Diagram，这里可以取个名字mysd。如果要改名字可以改Properties中的name属性。
- 04
接下来添加一个执行者，myuml右键——Add——Actor，更名为person
- 05
接下来添加一个Object，mydb右键——Add——Object，更名为action
- 06
再将person、和action拖到空白处，用Sequence里的工具线连起来。一个简单的时序图就OK了。复杂的举一反三吧。
