PROE中怎样建立加工坐标系？
利用PROE进行数控加工编程时，制造模型中的坐标系要和机床的坐标系一致，因此需要在零件图中建立加工坐标系。接下来我将教会大家如何添加坐标系，希望能对大家有所帮助。
操作步骤
- 01

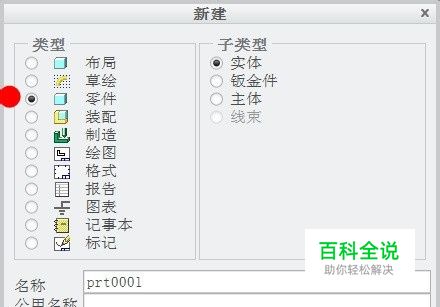

打开PROE软件(这里以PROE的creo1.0版为例)，新建一副零件图。
- 02

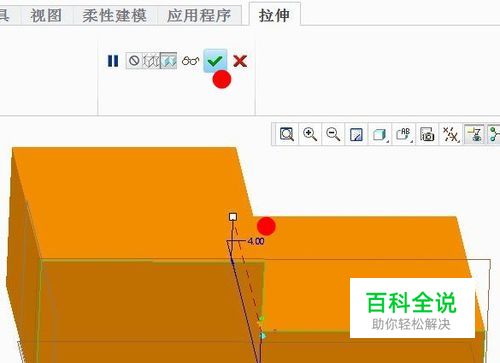

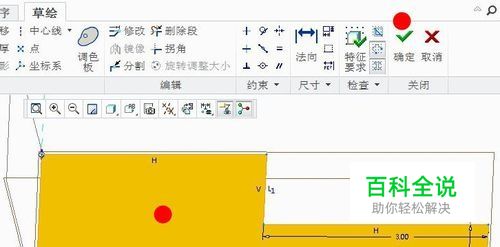

利用【草绘】工具绘制一个横截面，然后【拉伸】命令生成三维实体，打钩确认。
- 03

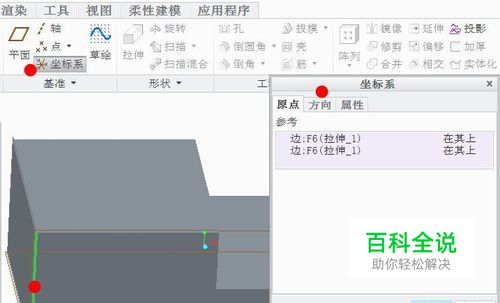

选择上方菜单中的【坐标系】命令，选择两条边作为加工坐标系的轴（第三轴自动生成），然后切换到【方向】。
- 04

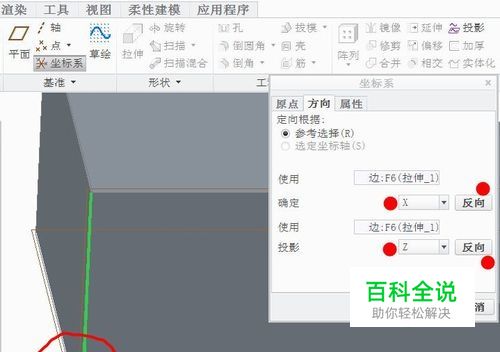

切换到【方向】之后，对坐标轴及其方向进行设置，使其符合加工要求，（在用数控铣床进行加工时要设置正X轴向右，正Z轴向上），最后【确定】。
- 05

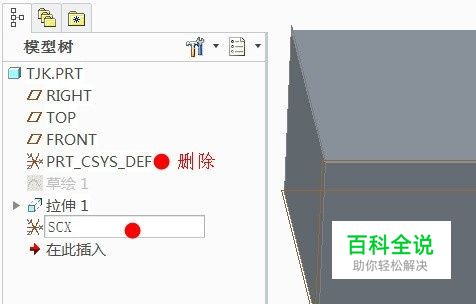

把坐标系名称改成自己容易记住的，在数控编程加工时便于选择，选错坐标系将不能进行正常加工。(也可以将系统默认的坐标系删除，只保留一个坐标系，降低选错概率)
