MATLAB Simulink中有功、无功及视在功率的测量
电路中经常需要对有功功率、无功功率及视在功率进行测量，在MATLAB Simulink中，如何对这些参数进行测量呢？
操作方法
- 01

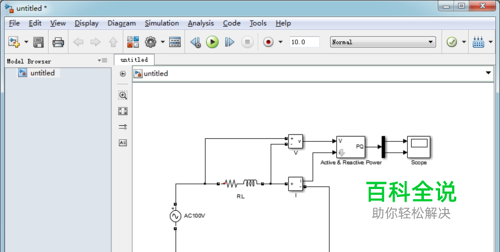

Simulink中搭建如下模型测量有功功率和无功功率：
- 02
有功功率和无功功率测量模块如下图，输出端口是合成信号，包括有功功率和无功功率，可采用Demux模块把合成信号分开测量；
- 03

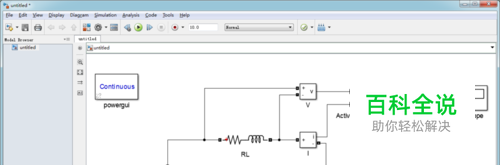

视在功率的测量，需要在有功无功功率测量模块基础上，加入模块Fcn，模型如下图所示：
- 04
Fcn参数文本框中设定为：sqrt(u(1)^2+u(2)^2)，其中u(1)代表有功功率，u(2)代表无功功率，其视在功率波形如下图所示：
