华为设备基于vlan划分的DHCP

华为设备基于VLAN的DHCP 自动分配IP地址设置

操作方法

  • 01

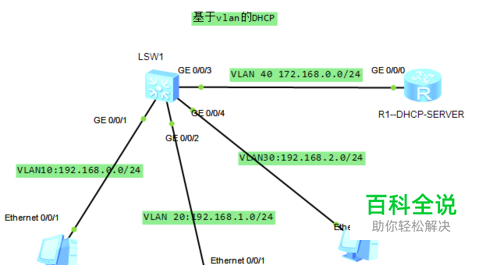

    首先搭建网络拓扑图，将三台PC机接入交换机，交换机接入路由器。

  • 02

    在交换机上设备vlan接口，vlan10    vlan20  vlan30  vlan40 ，是PC1接入vlan10，PC2接入vlan20,PC3接入vlan30 ，路由器接入vlan40.

  • 03

    给每个vlan创建一个网段，VLAN 10 IP 为192. 168.0.0/24网段 VLAN 20 IP为192. 168.1.0 / 24网段，vlan30 IP为192. 168.2.0/24网段，vlan40 IP为172.168.   0.0/24 网段。

  • 04

    设置每天vlanIF接口为中继，并指定DHCP 地址。如： interface Vlanif10 ip address 192. 168.0.1 255.255.255.0 dhcp select relay dhcp relay server-ip 172. 168.0.2 # interface Vlanif20 ip address 192.168 .1.1 255.255.255.0 dhcp select relay dhcp relay server-ip 172.  168.0.2 # interface Vlanif30 ip address 192. 168. 2.1    255.255.255.0 dhcp select relay dhcp relay server-ip 172 .168.0.2 # interface Vlanif40 ip address 172.  168.0.1       25 5.255.255.0

  • 05

    在交换机做设置： sysname R1 # vlan batch 10 20 30 40 # dhcp enable # ip pool vlan10 gateway-list 192.168.0.1 network 192.168.0.0 mask 255.255.255.0 excluded-ip-address 192.168.0.100 192.168.0.254 dns-list 192.168.0.1 # ip pool vlan20 gateway-list 192.168.1.1 network 192.168.1.0 mask 255.255.255.0 lease day 2 hour 12 minute 30 dns-list 192.168.1.1 # ip pool vlan30 gateway-list 192.168.2.1 network 192.168.2.0 mask 255.255.255.0 dns-list 192.168.2.1 # interface Vlanif10 # interface GigabitEthernet0/0/0 ip address 172.168.0.2 255.255.255.0 dhcp select global # interface NULL0 # ip route-static 0.0.0.0 0.0.0.0 172.168.0.1 # user-interface con 0 user-interface vty 0 4 user-interface vty 16 20 # Return

  • 06

    设置完成。查看PC机IP地址。
