UG中如何用拉伸命令完成倾斜机座的创建

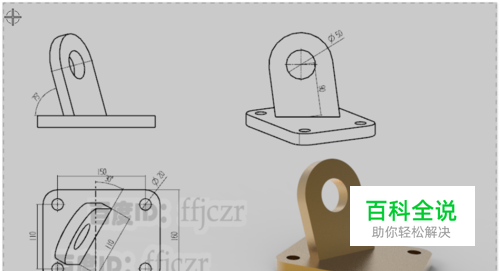

在这之前曾用同步建模的方法创建过类似的模型,这次就只用拉伸命令来完成一个倾斜机座的创建。

操作方法

  • 01

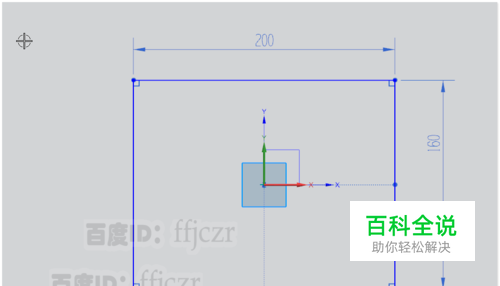

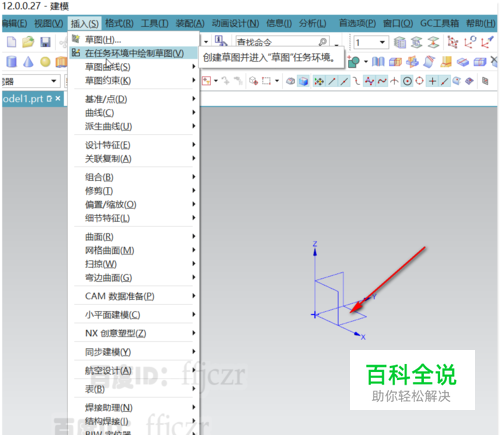

    选用在任务环境绘制草图,以XY面为草绘平面。在草图模式中选用从中心绘矩形的方式,绘出一个长为200宽为160的矩形。这就是机座的底板截面线了。

  • 02

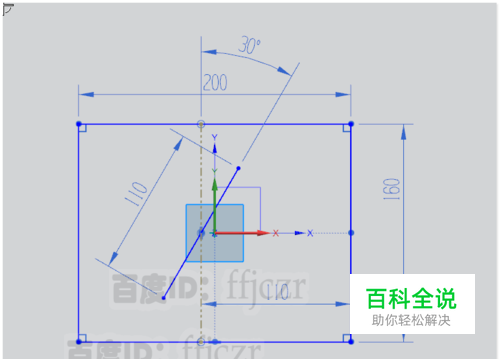

    在草图中,在矩形内绘一条竖线处于矩形内110的位置上;并将该竖线转为参考线。再绘一条与参考线成30度的斜线,该线平分于参考线的中点。 这条斜线是倾斜面的截面线。

  • 03

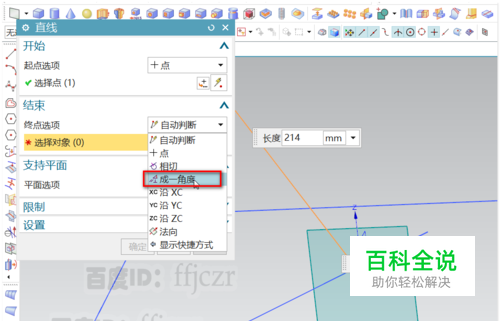

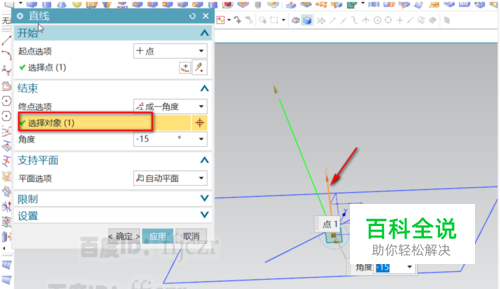

    回到建模模式,选用直线命令绘出一条参考线。直线的一端在坐标原点上,另一端选用与选定的对象成一角度的方式来定位,选定Z轴为对象成-15度。 这条直线将是拉伸倾斜实体的矢量方向。

  • 04

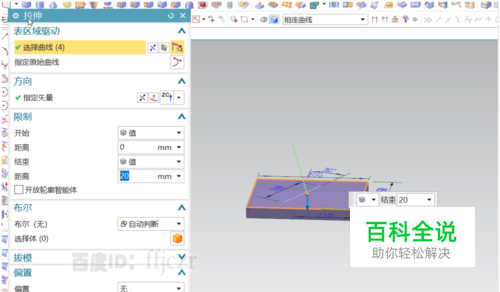

    选用拉伸命令,选择第一步绘出的截面线(矩形),向Z轴负向拉伸20的距离。得到倾斜机座的底板。

  • 05

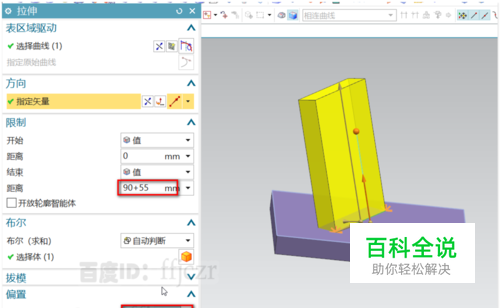

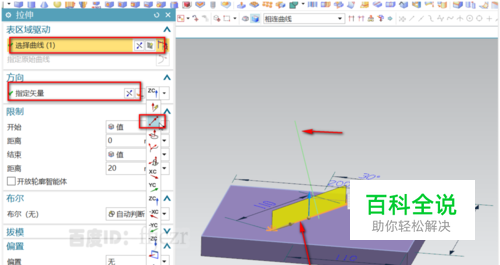

    选用拉伸命令,拉伸的截面线为第二步绘出的一段斜线。拉伸的矢量方向为二点定向,分别点选第三步绘出的带角度的直线;在拉伸中的偏置选项选用两侧的方式,开始为0结束为-20;布尔合并;确定后即可得到拉伸倾斜的实体。

  • 06

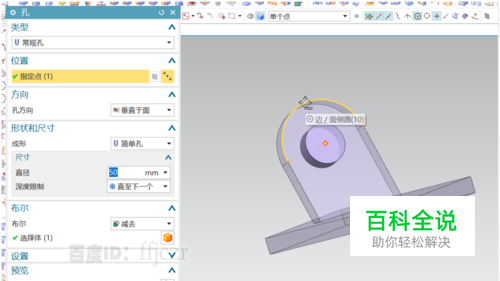

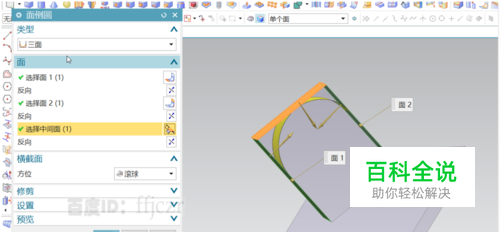

    细节的处理 选用面倒圆,采用三面倒圆的方式,对倾斜板端面进行倒完全圆角;根根圆角的圆心,用开孔命令在圆心处开直径为50的孔。

  • 07

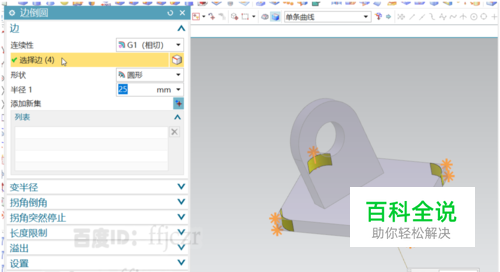

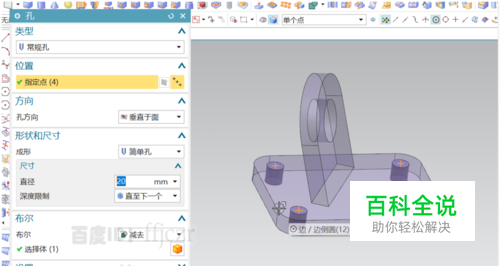

    选用倒圆角命令,对底座板的四个角进行倒半径为25的圆角;用开孔命令根据圆角的圆心来定点,开出直径为20的四个孔。得到最终模型。
