AutoCad天正如何快速绘制轴网柱子
AutoCad是一款十分常用的专业图纸绘制软件，经常用于绘制各类建筑图纸；AutoCad作为经典的建筑绘图软件，和当今很多绘图软件以及建模软件都可以兼容导入，因此十分方便。在使用AutoCad进行建筑制图时，轴网柱子是绘制建筑的基础，下面我们就来看看如何使用AutoCad天正绘制轴网柱子。
操作方法
- 01
首先，我们开启AutoCad以及天正，进入到绘图页面，系统会自动新建一个新的项目，我们可以直接进行绘制，在左侧的天正工具栏中选择工具开始绘制。
- 02

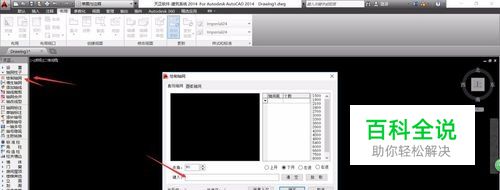

在左侧菜单中 选择“轴网柱子——绘制轴网”，系统会自动弹出相应的设置窗口，我们可以在窗口中设置轴网的具体属性信息。
- 03

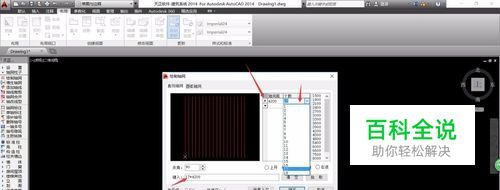

当我们的轴网距离相同时， 我们可以直接输入距离，之后再后方的“个数”属性中，直接设置轴线的数量，这样就可以快速绘制较多数量的轴线。
- 04
我们也可以在下方的“键入”中输入数量和距离， “轴线数量*轴网距离”，这样也可以直接绘制出相应数量的轴线，这样就可以快速绘制较为复杂的轴网。
- 05

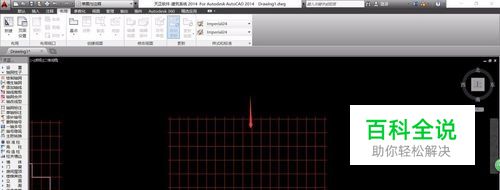

完成绘制之后， 我们直接点击下方的“确定”键，即可完成轴网的绘制，并且回到绘图页面进行轴网的放置，使用鼠标进行移动确定位置后单击即可放置轴网。
- 06

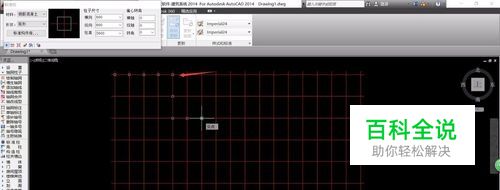

完成轴网的绘制后，我们即可进行柱子的放置， 在AutoCad左侧的工具栏中，选择“轴网柱子——标准柱”，在弹出的窗口中，即可进行柱子的属性设置。
- 07

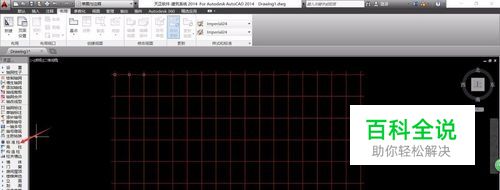

将鼠标移动到轴网的交点处， AutoCad会自动跟踪锁定交点，单击鼠标即可进行放置，在合适的位置放置标准柱即可，根据建筑物的结构在合适位置放置柱子。
- 08

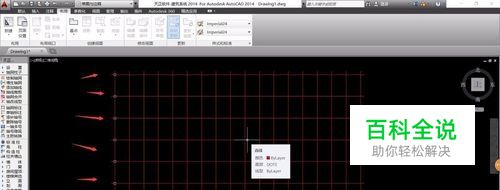

如果我们需要在大范围进行柱子的放置， 一个一个的放置会导致操作量大大增加，此时我们可以先对一排轴线进行柱子的放置。
- 09
选中同一条线上的所有柱子，之后 选择“复制”命令，对一条线上的所有柱子进行复制，将柱子复制到所有的轴线交点位置，即可非常轻松的完成柱子的绘制。
- 10

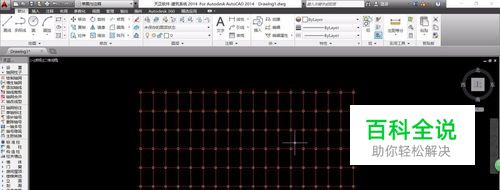

完成所有柱子的绘制后，我们就完成了轴网柱子的绘制，之后我们可以根据柱子进行外墙的绘制，从而构建起建筑物的外观和细节部分。轴网柱子作为建筑制图的基础，我们需要确保正确，才能够保证制图的标准。
