HFSS中任意角度圆弧绘制方法

HFSS中画任意角度圆弧的问题在网络上一直没有什么好的解决办法,作者本人在请教了好多老司机和查阅了很多资料才解决了这个问题,本人在新浪博客上也给出了具体的方法。考虑的新浪博客的受众面,这里特将那篇博客改写为,希望能够帮到更到的初学者

操作方法

  • 01

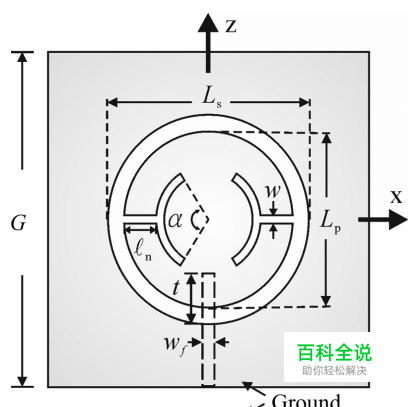

    这里由于只是对相应的绘制方法进形介绍,因此为了简洁起见只画下图1所示中左半边弧形,且不考虑其尺寸问题以及HFSS中建模的常规步骤.

  • 02

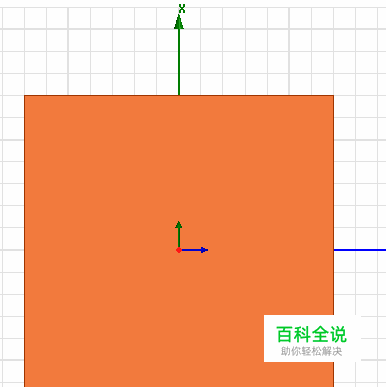

    首先在HFSS中已经建立了一个介质基板,并在基板的底部覆盖了一层金属,如图2所示

  • 03

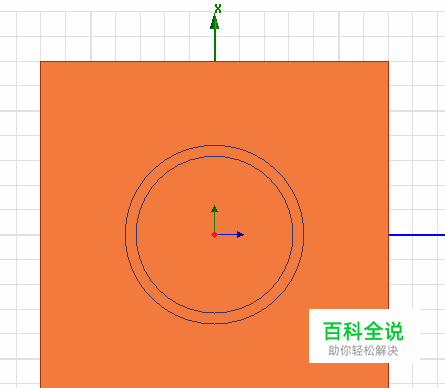

    根据需要画出两个圆并进形逻辑减运算可得如3所示结果

  • 04

    在此之前先设置个目标吧,alapha设置为34°并沿Y轴对称分布,如图4所示

  • 05

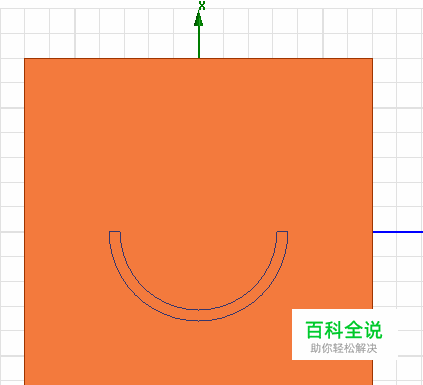

    好了设置目标后的是第一步为将图3中的圆环沿Y轴切开变为两半并保留下侧的半个圆环,如图5所示的半圆环

  • 06

    因为我们要求alapha=34°,现在我们先让图5中的圆环沿Z轴顺时针旋转180-34=146°,如图6所示

  • 07

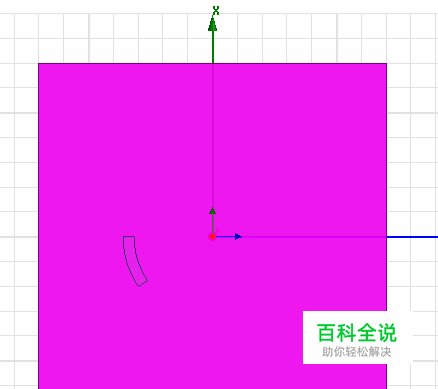

    将图6所示的经过旋转后的圆环沿yoz面切开并保留下方的圆环如图7所示

  • 08

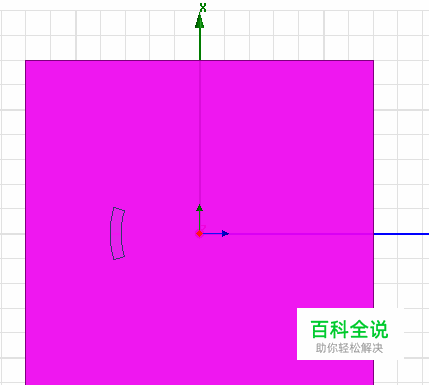

    最后将圆环沿Z轴顺时针旋转17°可以得到相应的关于YOZ面对称的alpha=34°的圆环,如图8所示。可以看到到这里就完成了我们设定的目标也即完成了任意角度的圆弧绘制
