Solidworks2016草图命令——等距实体
本主要介绍的是soildworks2016草图命令中的等距实体命令。
操作方法
- 01

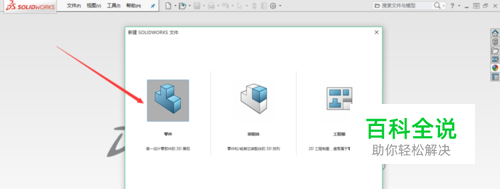

首先，在SolidWorks2016软件里新建一个零件（Ctrl+N），如图所示
- 02

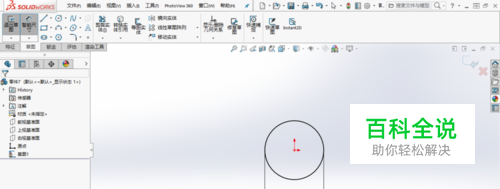

因为等距实体命令必须建立在草图之上。首先我们先在前视基准面创建一个草图，然后绘制一个以原点为中心的圆形并其进行定义
- 03

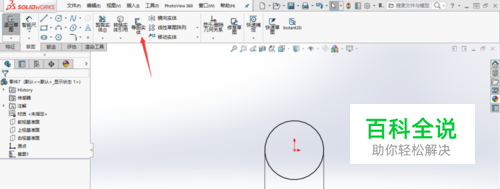

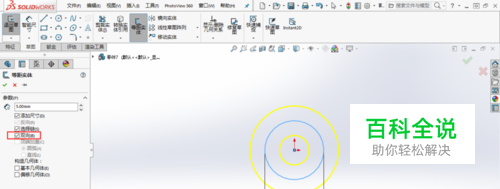

再绘制一个以原点为中心的圆形，并与第一个圆形的距离进行标注。使用等距实体命令，可选择反向和箭头来控制两个圆形的偏移位置。
- 04
在选择等距实体的双向命令时，顾名思义，就是想两个方向进行实体的绘制。
- 05

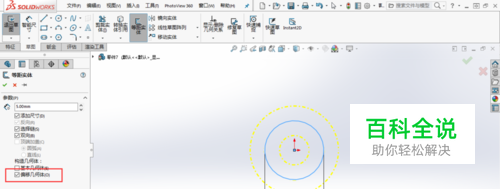

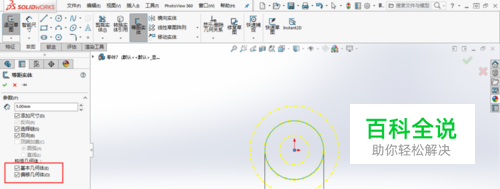

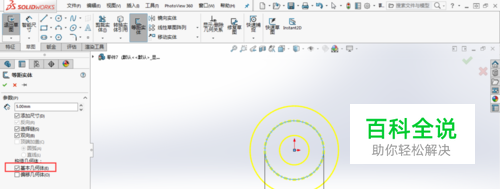

选择构造几何体中的基本几何体的命令时，会将原来的基础几何体虚化，而偏移几何体会作为实体，而选择偏移几何体则会相反。同时两个都打勾的时候，都变构造线。
- 06

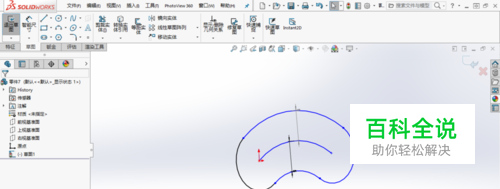

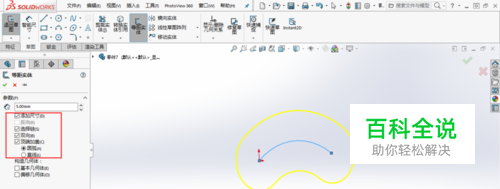

可以利用等距实体命令来绘制槽口。首先绘制一条圆弧，利用等距实体命令中的双向加盖命令，然后构造基本几何体即可作出。
- 07

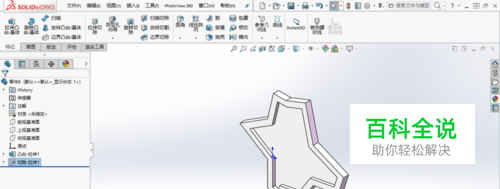

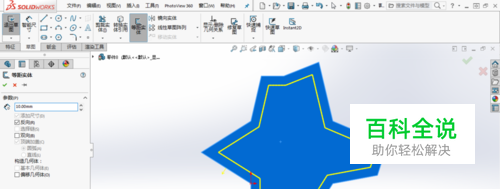

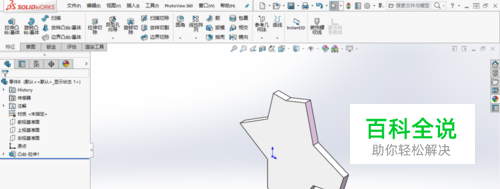

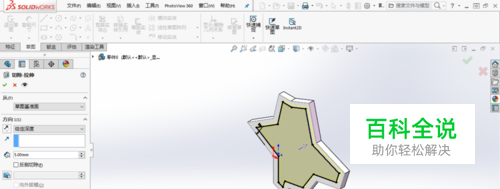

同时，利用等距实体命令可快速的完成转换实体引用的命令。如下图不规则图形，利用反向等距然后切一个槽口。
