solidworks三维图形怎么转成CAD二维图形

这么简单的把solidworks三维图形怎么转成CAD二维图形

操作方法

  • 01

    打开需要转换的SolidWorks三维图形

  • 02

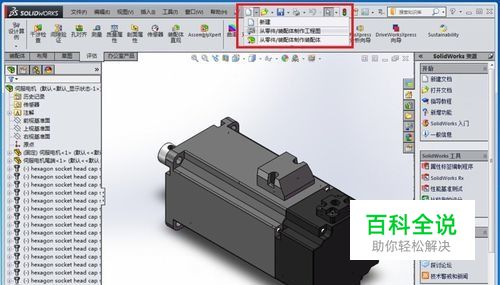

    点击标题栏“新建”图标,选择“从零件/装配体制作工程图”

  • 03

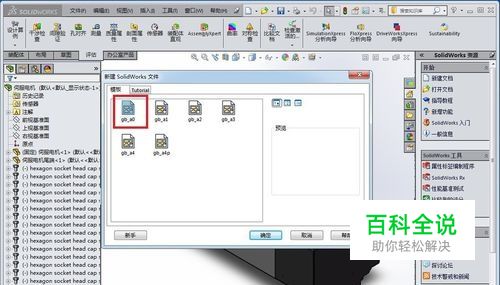

    选择模板点击确认

  • 04

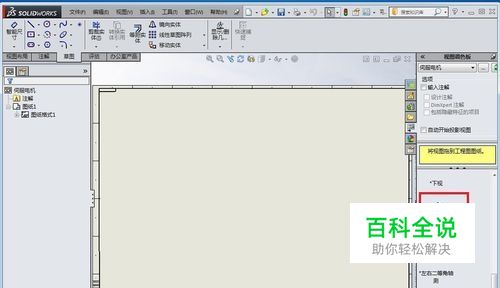

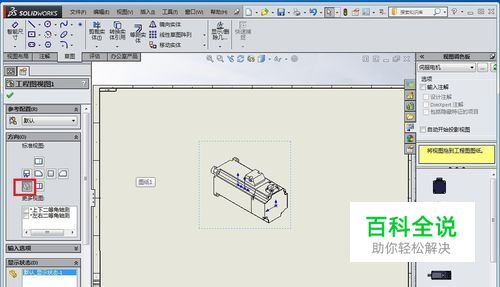

    进入“工程图”界面,选择右侧的“等轴测”,再选择左侧确认。

  • 05

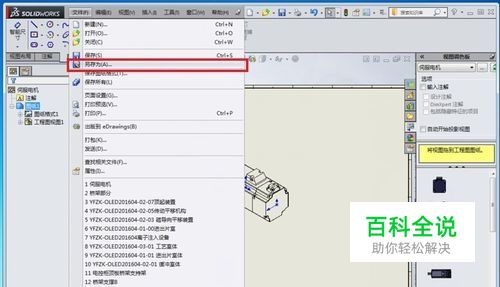

    点击标题栏“文件(F)”下拉菜单,选择“另存为(A)”

  • 06

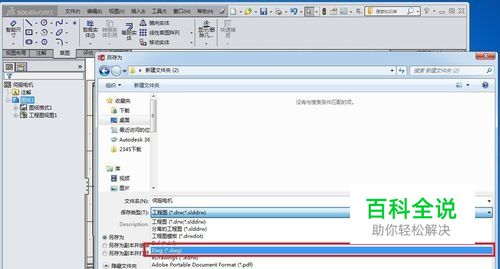

    在“另存为”对话框的“保存类型(T)”中选择“Dwg(*.dwg)”格式,点击确认。

  • 07

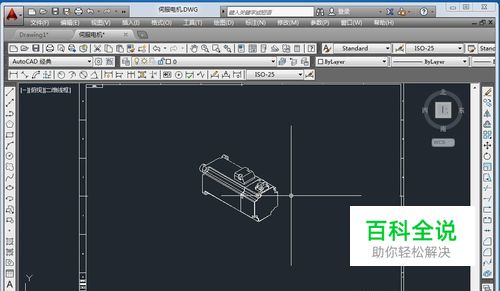

    用CAD打开刚刚保存的文件。通过以上步骤即可完成转换。
