新手怎么看图施工设计图纸?建筑识图入门教程

当我们拿到一个施工图纸的时候,一开始看可能是两眼蚊香圈,一个字“懵”,当了解并懂得看图纸的方法后,你会发现,图纸的世界不一样啦。下面交给大家如何一步一步看懂施工图。

一、识图

  • 01

    1、先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。

  • 02

    2、再看施工组织,大概了解工程的具体施工情况。

  • 03

    3、看施工结构图和建筑图,两图结合看,整体了解工程概况。

  • 04

    4、详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。

  • 05

    5、结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。

  • 06

    6、建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。

  • 07

    7、建筑做法是否合理,防水材料,涂料,瓷砖等。

二、工程建筑图纸中的符号解释

  • 01

    建筑施工图上经常会有符号标识,我们需要了解这些符号的意义,这里给大家简单说明下。

  • 02

    符号一般是由字母组成,前面的字母是汉语拼音的缩写,后面有数字也有字母,如:M代表门,C代表窗,后面的数字代表第几种类型,同时图纸还会附有门窗表,与之对应。

  • 03

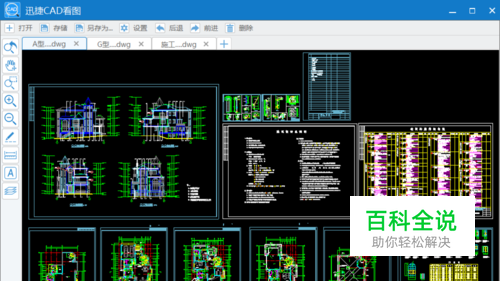

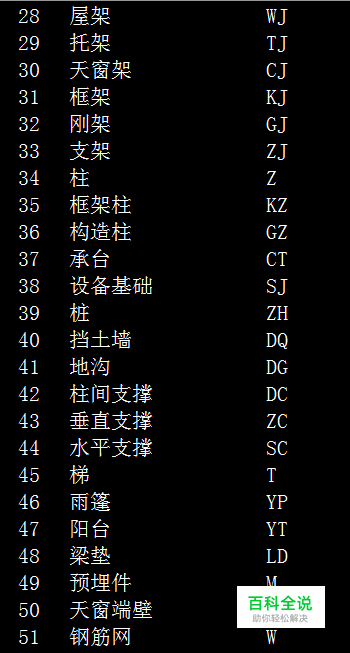

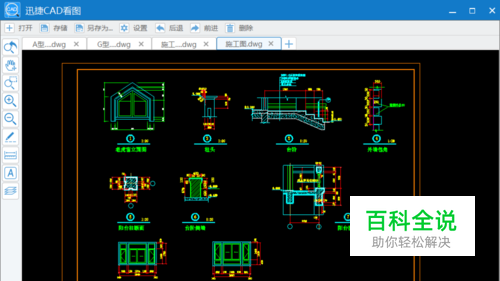

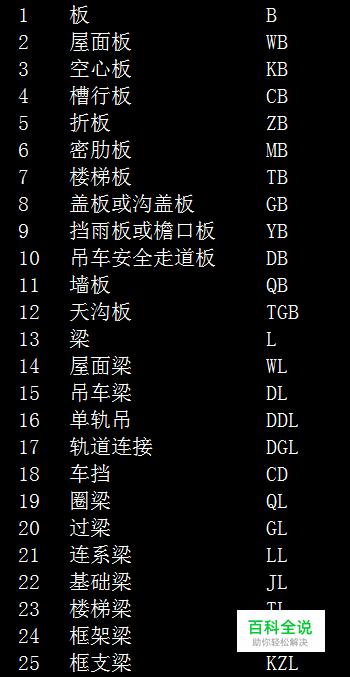

    防火窗(FHC-1、FH-1) 门联窗(MLC-1) 推拉门(TLM-1) 凸窗(TC-1) 高窗(GC) 当然,也有不同的表达方式,比如: 梁(L) 连梁(LL) 框架梁(KL) 过梁(GL) 柱(Z) 构造柱(GZZ) 框架柱(KZ) 梯柱(TZ)

  • 04

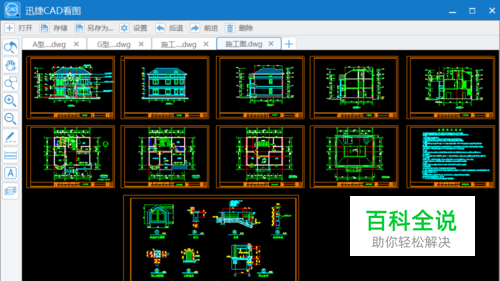

    了解以上内容你就可以先找找简单的施工图纸看一看啦,小伙伴们可以搜索CAD图库,搜索施工图,就能够找到大量施工图供你练习啦。
