色环电阻识别方法

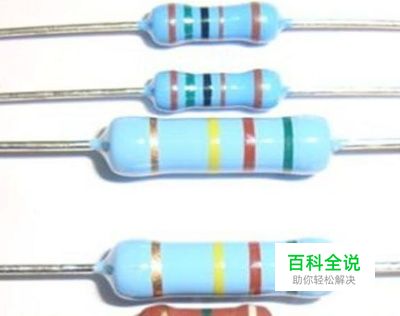

色环电阻上面用了四道色环或者五道色环来表示电阻值。可以从任意角度一次性的读取代表电阻值的颜色信息。应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:
技巧一:
- 01
先找标志误差的色环,从而排定色环顺序。 最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧二:
- 01
棕色环是否是误差标志的判别。 棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧三:
- 01
在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。 比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×10000=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×1Ω=140Ω,误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
识别大小:
- 01

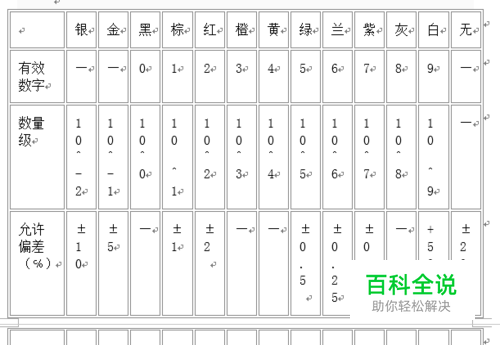

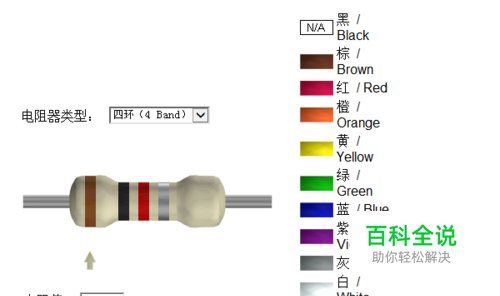

四色环电阻: 第一色环是十位数,第二色环是个位数, 第三色环是应乘颜色次幂颜色次,第四色环是误差率 例子:棕 红 红 金,其阻值为12×10^2=1.2K 误差为±5% 误差表示电阻数值,在标准值1200上下波动(5%×1200)都表示此电阻是可以接受的,即在1140-1260之间都是好的电阻。(数值看下图对照表:)
- 02

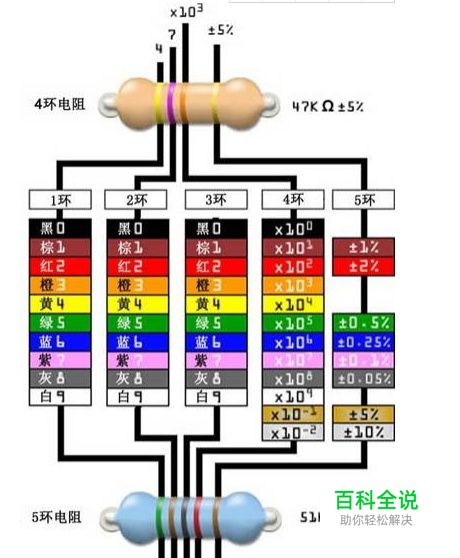

五色环电阻: 第一色环是百位数,第二色环是十位数, 第三色环是个位数,第四色环是应乘颜色次幂颜色次, 第五色环是误差率。 例子:红 红 黑 棕 金,其电阻为 220×10^1=2.2K 误差为±5% 五色环电阻最后一环为误差,前三环数值乘以第四环的10颜色次幂颜色次。(数值看下图对照表:)
