CAD中如何画两个圆的相切线?
今天我们来操作一下CAD中画两个圆相切线的方法。
操作方法
- 01
打开CAD,我这里使用的是2008版本的。 我们现在在绘图面板中画两个圆,大小位置根据自己需要,我这里就随意画了。
- 02

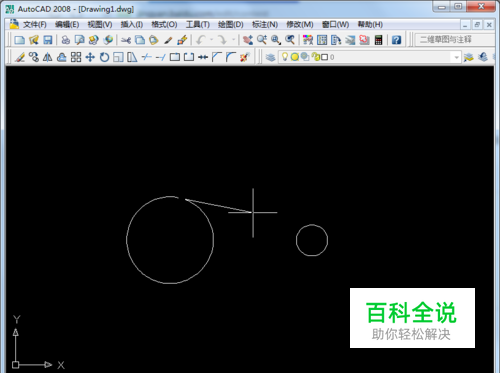

相切线的话我们这里就直接用直线来画,用L命令来画直线。首先捕捉大圆上的一点。这个点是可以随时移动的。
- 03

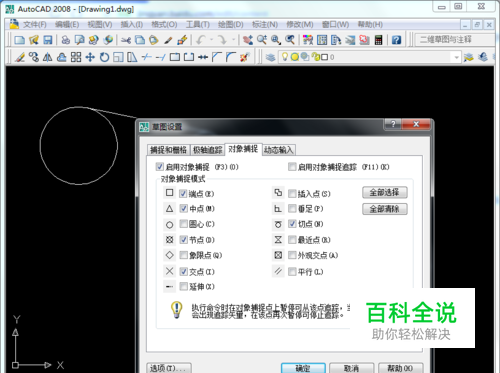

如果在上一步捕捉圆上的点一时捕捉不上的话,可以看一下自己的捕捉设置,看一下是不是有个别需要的捕捉没有打开。
- 04
然后输入tan,状态栏提示指定下一个点。 我们这里做两个圆相切线,那么就需要在小圆上指定一点。
- 05

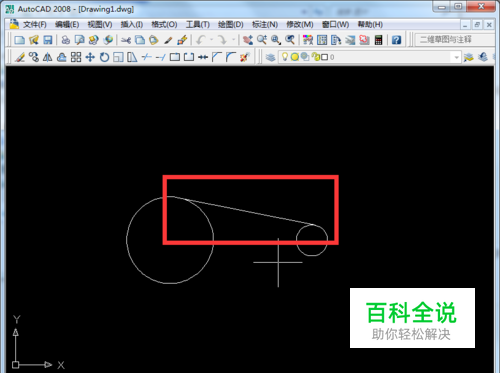

在小圆上选择一点,然后完成这一条线,这时候就已经生成了两个圆的相切线。
- 06

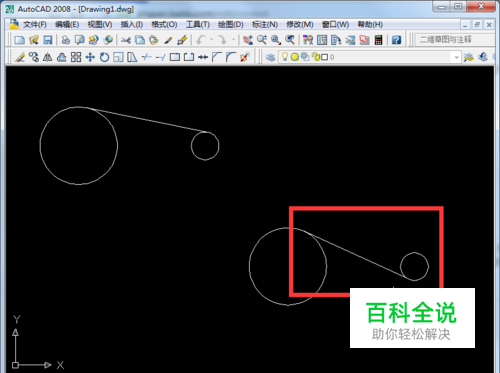

上述生成的相切线是捕捉在小圆形的上方,如果在输入tan之后,指定下一点的时候选择小圆的下方,那么生成的相切线就是像下图的样子了。
