遇到一个场地平整的工程项目，需要用方格网法计算出土方工程量，那我们怎么用方格网法计算出土方工程量呢？看下文的土方方格网计算方法

操作方法

01

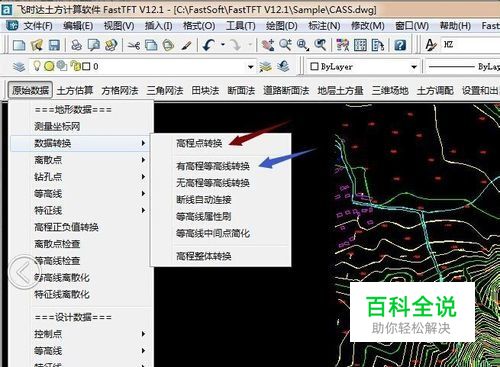

原始地形的处理：对于进行场地土方计算的图纸必须进行原始地形数据的的转换处理，图纸上必须有地形离散点信息或等高线信息；原始地形的离散点信息可以通过【原始数据】→【地形数据】→【数据转换】→【高程点转换】/【高程整体转换】功能进行转换，也可以通过【原始数据】→【离散点】功能进行录入；原始地形的等高线信息可以通过【原始数据】→【地形数据】→【数据转换】→【有高程等高线转换】/【无高程等高线转换】功能进行转换，也可以通过【原始数据】→【等高线】功能进行录入
02

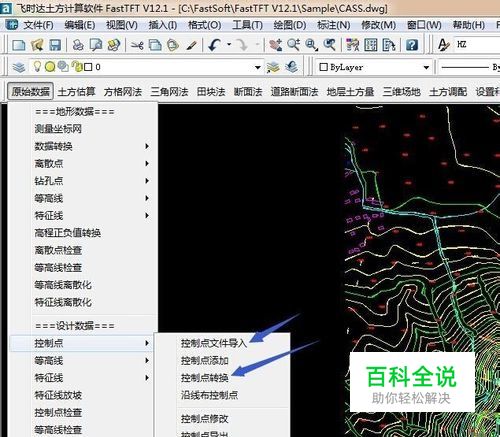

设计场地的处理：如果已经做过设计场地，对于设计离散点可以通过【原始数据】→【设计数据】→【控制点】→【控制点转换】功能进行转换，也可以通过【原始数据】→【设计数据】→【控制点】→【控制点添加】功能进行录入；对于设计等高线可以通过【原始数据】→【设计数据】→【等高线】→【有高程等高线转换】/【无高程等高线转换】功能进行转换，也可以通过【原始数据】→【设计数据】→【等高线】→【取点绘制等高线】、【跟踪绘制等高线】功能进行录入；如果没有做过设计场地，此步骤可忽略。
03

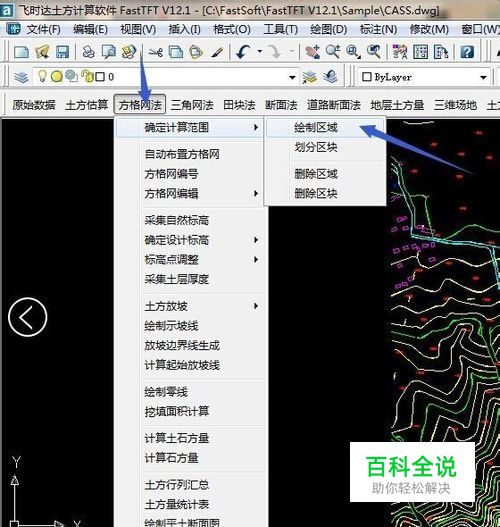

用方格网法计算土方量，确定土方计算的范围
04

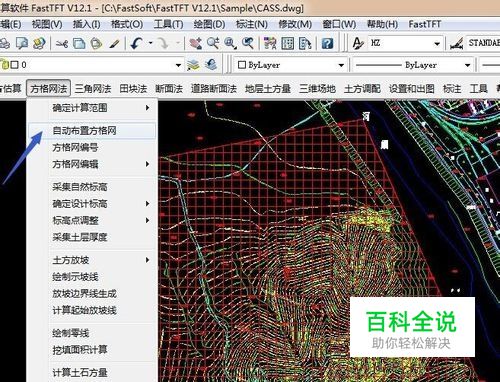

使用【方格网法】--【自动布置方格网】功能布置出场地的方格网
05

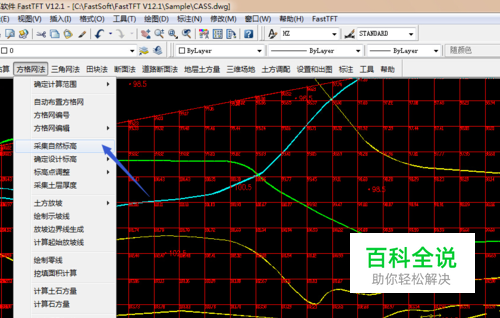

使用【方格网法】--【采集自然标高】功能采集出每个十字点上的自然标高。
06

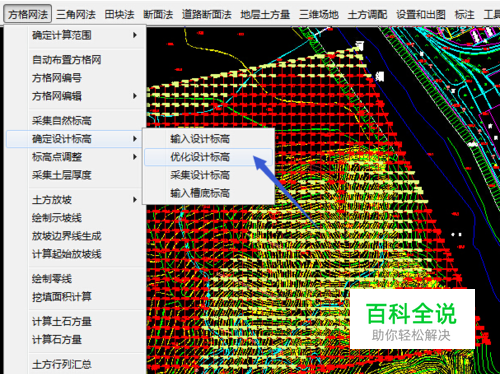

录入设计标高：对于已经做过设计场地的图纸，可以采用【采集设计标高】进行设计标高的采集；对于没有做过设计场地的图纸，可以采用【优化设计标高】或【输入设计标高】等功能来获得设计标高。
07

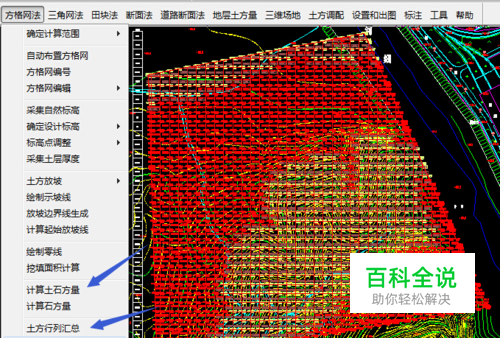

进行土方量计算：计算土方量，绘制零线，出土方量统计表。
