如何采用MATLAB为曲面参数方程和曲面函数画图
曲面参数方程和曲面函数，是我们常见的曲面表示方法，那么该怎么编程实现呢？
这里采用直接为符号函数的画图的方法实现的画图，主要涉及到：
ezmesh(f)；曲面函数
ezmesh(x,y,z)；参数方程
操作方法
- 01

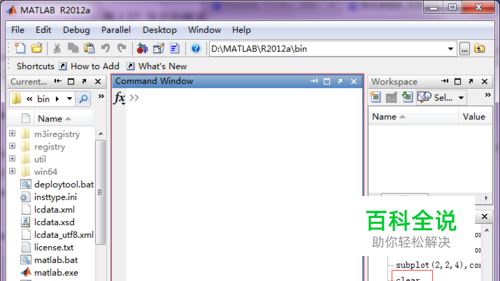

打开MATLAB软件并且采用clear 和clc 对工作空间清空和界面的清空；
- 02

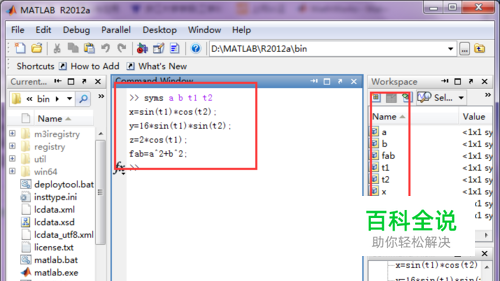

声明一个曲面参数方程和曲面函数，代码如下： syms a b t1 t2 x=sin(t1)*cos(t2);y=16*sin(t1)*sin(t2);z=2*cos(t1); fab=a^2+b^2;
- 03

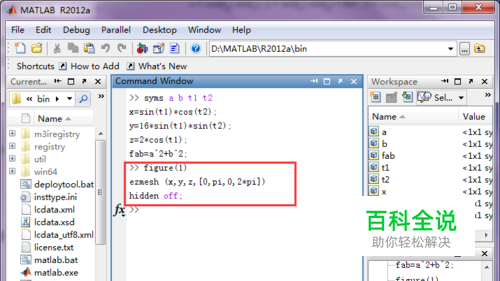

画出参数方程的，具体命令如下： figure(1) ezmesh (x,y,z,[0,pi,0,2*pi]) hidden off;%添加透视效果
- 04

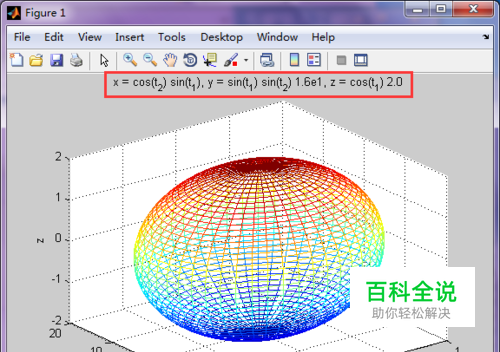

查看曲面方程的效果，如图：
- 05

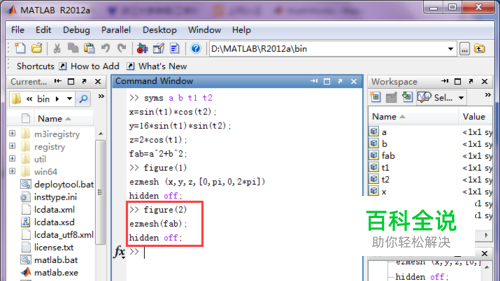

画出曲面函数的，具体命令如下： figure(2) ezmesh(fab); hidden off;%添加透视效果
- 06

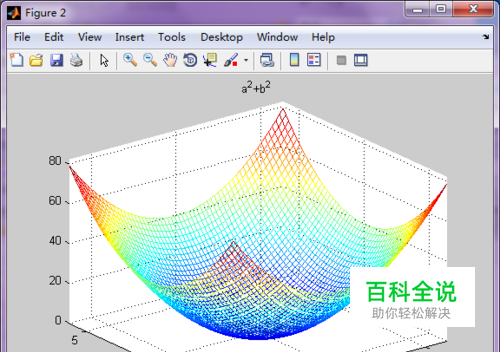

查询曲面函数的图的效果，如图：
- 07
小提示： 采用符号函数画图的时候，MATLAB中采用子图显示的形式比价麻烦（即一窗多图很难实现）。
