AUTOCAD中如何同时显示公差代号和极限偏差？

2024-04-04 00:53:59

公差代号，极限偏差。

操作方法

01

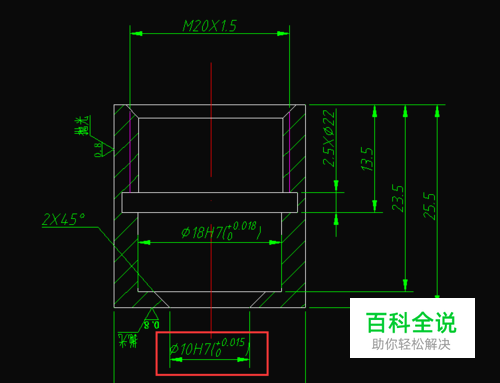

如图，以fai24为例，使他同时显示公差代号和极限偏差；
02

选中24的尺寸；
03

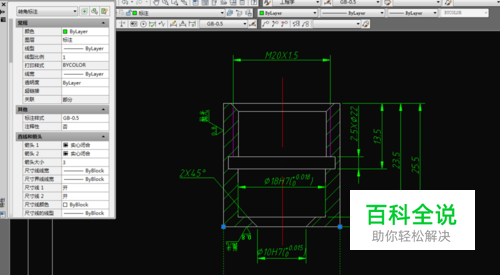

同时按ctrl和1，左边出现属性边框；
04

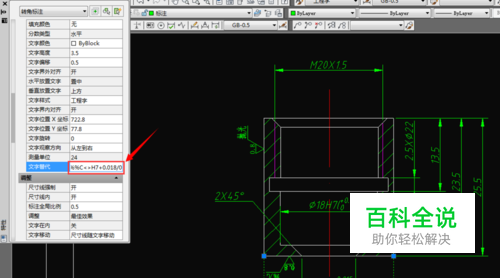

在文字替代里输入H7+0.018/0;
05

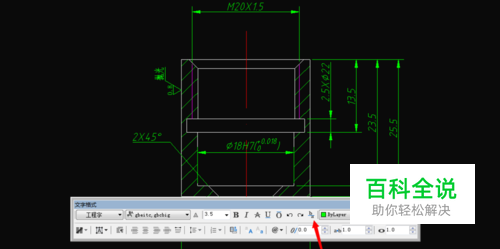

然后双击尺寸，选中+0.018/0，点击框中的分数符合；
06

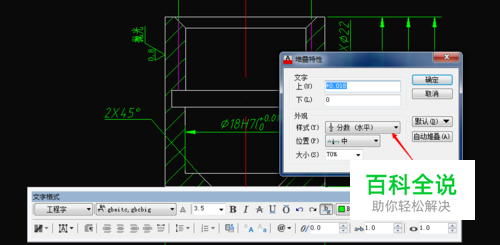

如图选中方框内的东西，双击，出现堆叠属性栏，点击样式；
07

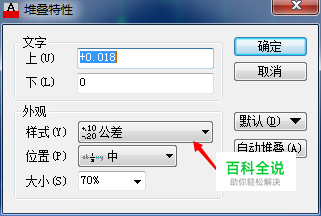

选择公差；
08

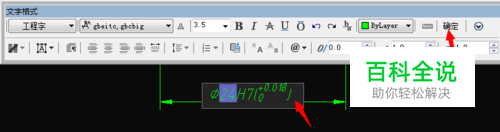

加括号，点确定。
