CAD命令的使用之图文解说:[1]直线命令
这一篇主要讲的是CAD绘图软件中的直线命令的使用,我将以图文方式解说。

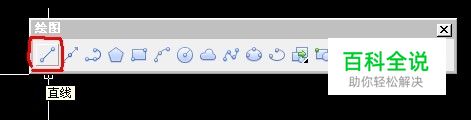

首先,要知道直线命令在哪里,可以点击工具栏的直线命令按钮,或者点击绘图,下拉里有直线,或者直接输入L回车,L就是直线命令的快捷键。
点击命令后就可以画直线了,在这里,直线的绘制有好几种方法,我将以三种常用的方法说一下。

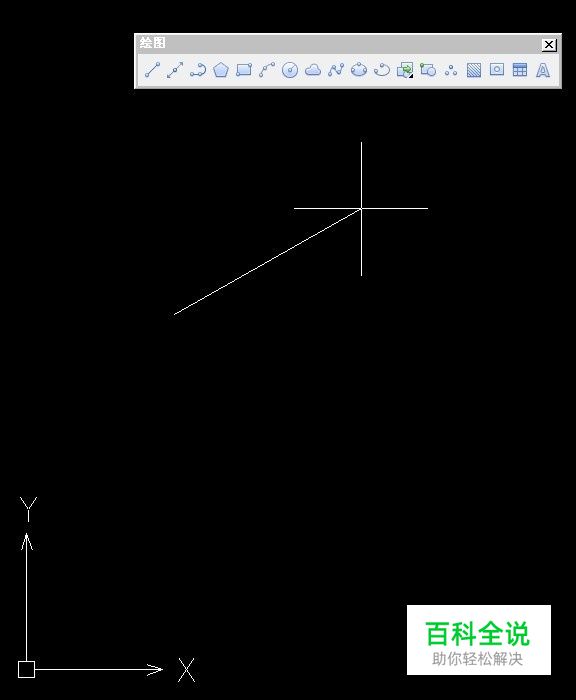

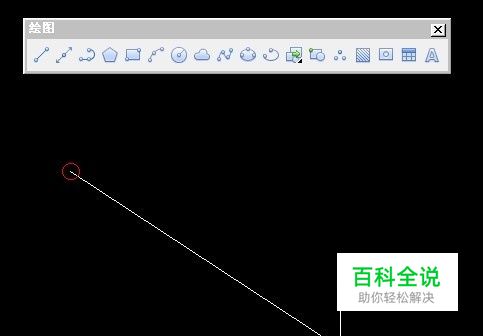

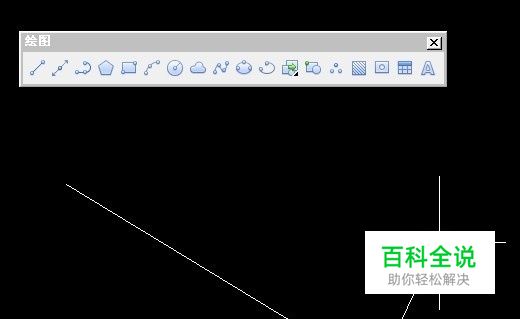

第一种:点击直线命令后放开鼠标,在绘图区点击第一点放开鼠标,移动鼠标,再在绘图区点击确定直线的另一点,这样一条直线绘制完成,这时还可以继续绘制接下来的直线,如果不想画, 可以按一下键盘的ESC键就可以结束当前命令了。当然,画直线时直线是有长度的,如果直线长度是50,角度不规定,那么点击直线命令,在绘图区点击一点,这时移动鼠标输入50回车就得到50的长度直线。如果想画水平线或者竖直线,只要按一下F8键,就可以切换,如果一开始就是只能画竖直线和水平线,那么按F8键切换回来可以画斜线。F8键是正交模式的开关键。
第二种:就是遇到画直线有条件的,比如直线和水平线成30°角度,那么这时该如何绘制呢?
这时,我们通过输入角度值来确定直线角度。

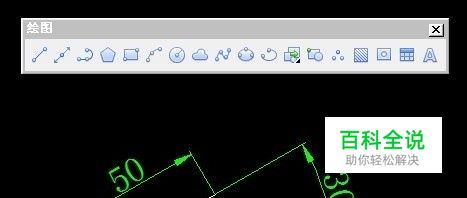

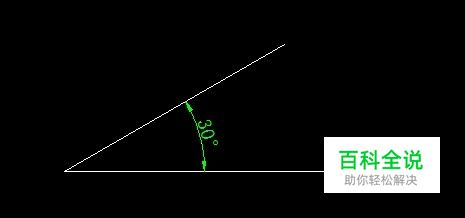

步骤如下:点击直线命令,然后在绘图区点击一点移动鼠标,这时,你输入<30回车,注意输入的时候看下面的输入栏,防止输入的符号没有输入进去。这时移动鼠标,发现直线和水平线成30°角度了,如果直线长度不要求可以点击鼠标确定直线长度,如果要求长度是50,那么再输入50回车就得到50长度并且和水平线成30度的直线了。
以上是直线绘制过程解说,希望能帮助到您,祝您学习愉快!
