在CAD中将存在交叉或共线的闭合多段线进行合并

当我们需要将一些有交叉或共线的地块线进行合并处理时，
我们可以使用天空工具箱中的 并集构面 功能，类似于GIS中的并集构面功能。
该功能能够将存在交叉或共线的闭合多段线进行合并（类似于数学上面的对图形求并集），并形成一个独立的闭合多段线。
俗称：并集构面

操作方法

  • 01

    第一步：软件下载与安装 1、下载“天空CAD插件平台”，安装即可；

  • 02

    第二步 ：在CAD中将存在交叉或共线的闭合多段线进行合并（并集构面） 2、这里我准备好了一份演示数据，下面我为大家演示一下 并集构面 功能的具体操作步骤： 首先，我们执行 并集构面 功能， 在CAD的命令栏中，软件会提示我们“请选择2个或以上有交集或共线的闭合多段线”

  • 03

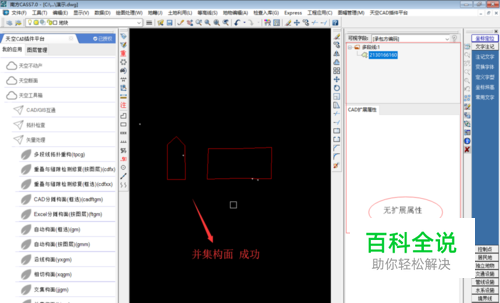

    3、我们框选好要处理的数据后，点击键盘上 回车键。 通过查看图形，我们可以发现该功能已经成功将存在交集或共线的闭合多段线进行合并了，并形成了独立的闭合多段线。同时，我们通过查看执行该功能前的图形属性和执行该功能后的图形属性，可以发现执行“并集构面”功能生成的闭合多段线是没有属性的。 如果您需要对这些执行并集构面功能生成的闭合多段线录入属性，可以使用天空工具箱中的框选批量赋属性功能或导入Excel到CASS宗地属性功能。
