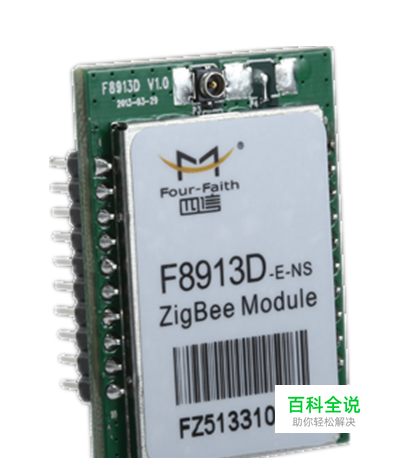

ZigBee模块使用安装方法
ZigBee模块只有在正确的安装方法下才能够使用，今天小编就整理出安装ZigBee模块的方法供大家参考。
操作方法
- 01

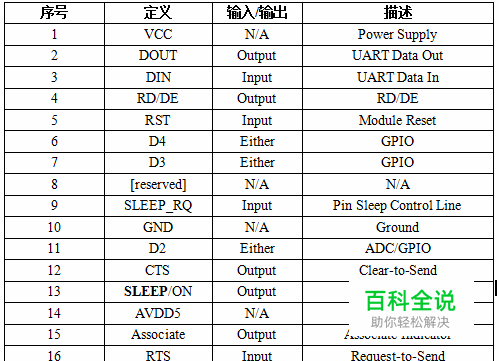

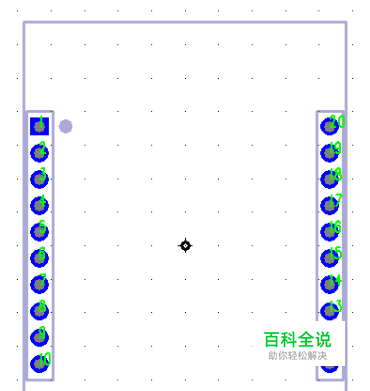

模块引脚定义
- 02

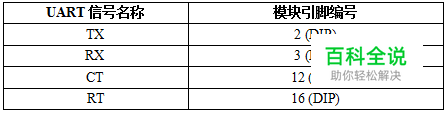

UART接口 模块的串行通讯端口1是UART接口，如下图：
- 03

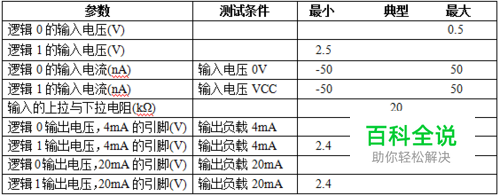

GPIO规格 F8913D ZigBee模块有5个GPIO端口，直流特性如下表
- 04

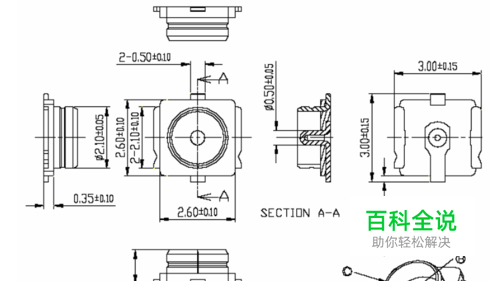

天线接口 F8913D ZigBee模块使用的天线连接座型号为：MM9329-2700/Murata
- 05

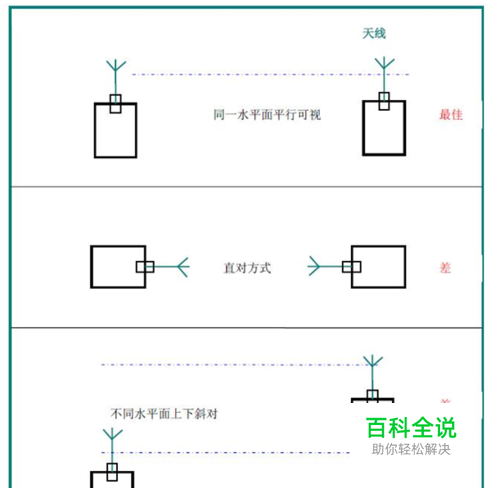

天线安装 1、 尽量远离大面积的金属平面及地面 2、 天线尽量保证可对视状态； 3、 尽量减少天线之间的障碍物； 4、 尽量缩短天线与模块之间的馈线长度。
- 06

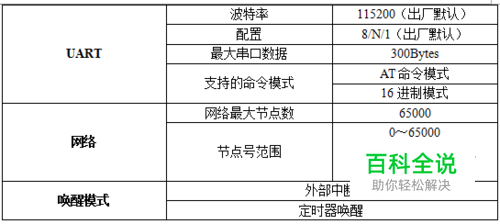

模块固件规格
- 07
极限参数 若超出极限参数可能导致模块永久性的损坏。
