CAD平面图绘制前的设置
CAD是常用的绘图软件，一些常用的必须掌握，如果加上快捷的话，那就溜得飞起。
绘制平面图之前需要进行一些设置，这些设置至关重要。
操作方法
- 01

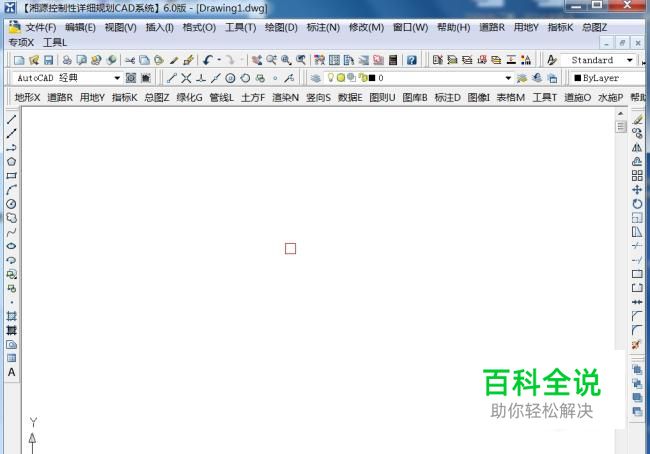

打开CAD，界面如下
- 02

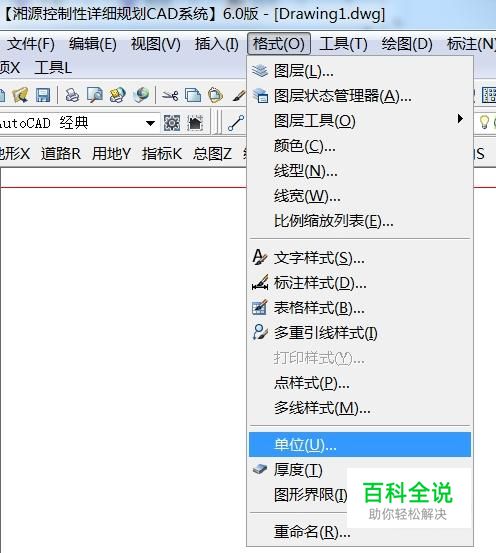

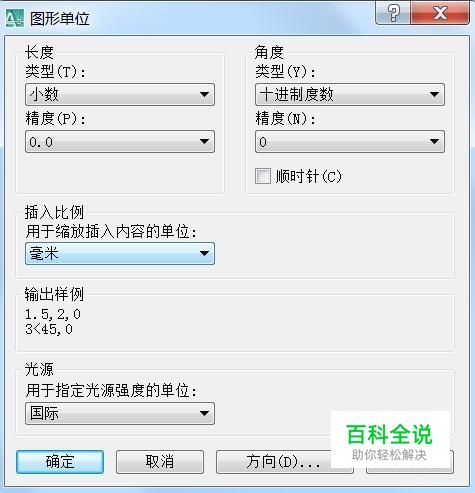

设置绘图单位。选择“格式”菜单→“单位”命令，设置此图的单位如下
- 03

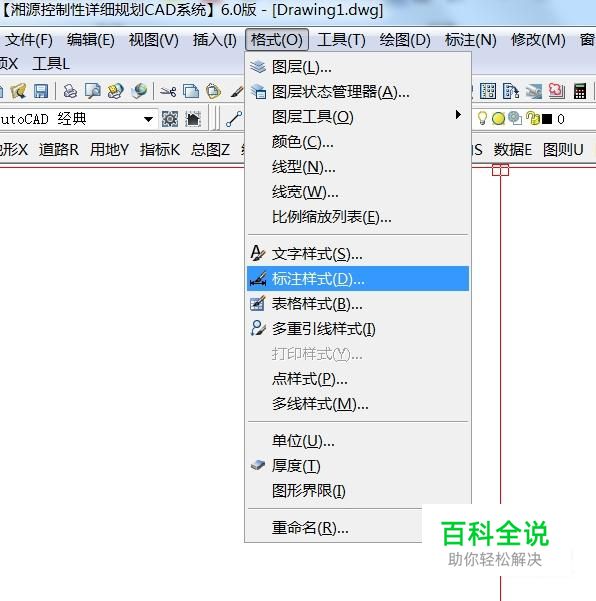

设置标注样式。选择“格式”菜单→“标注样式”命令
- 04

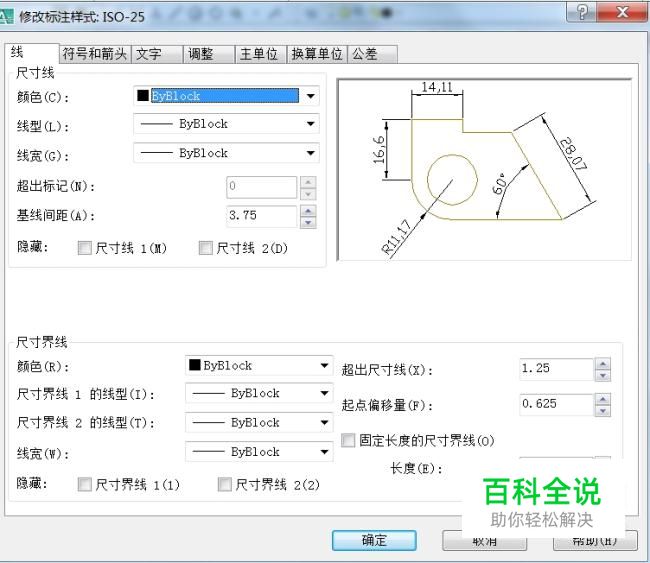

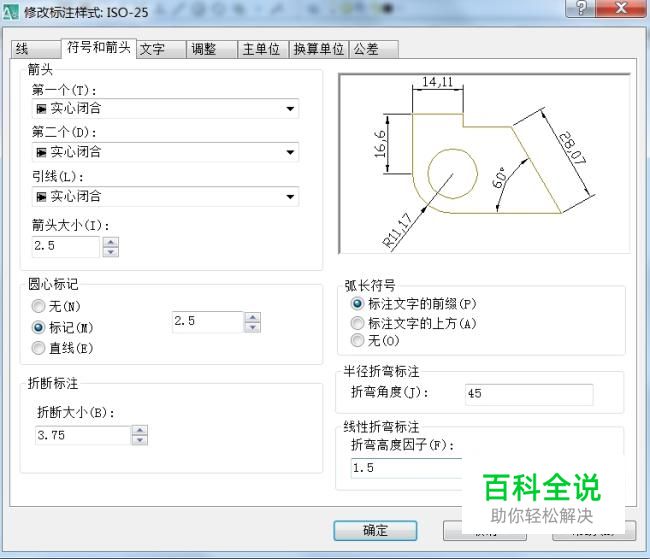

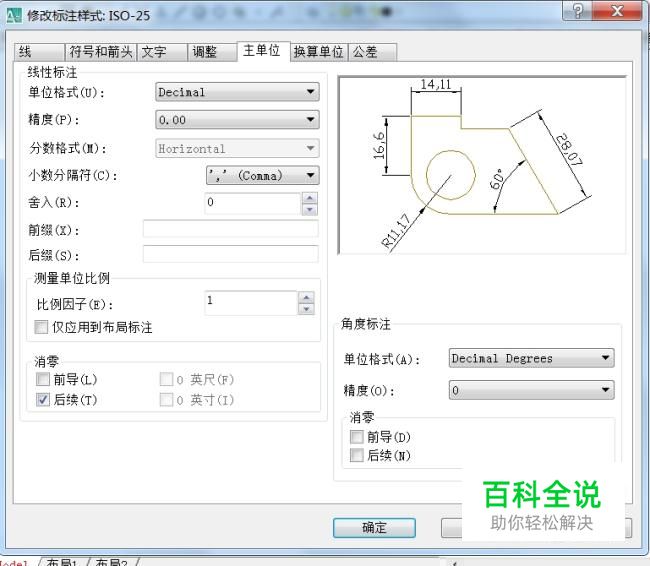

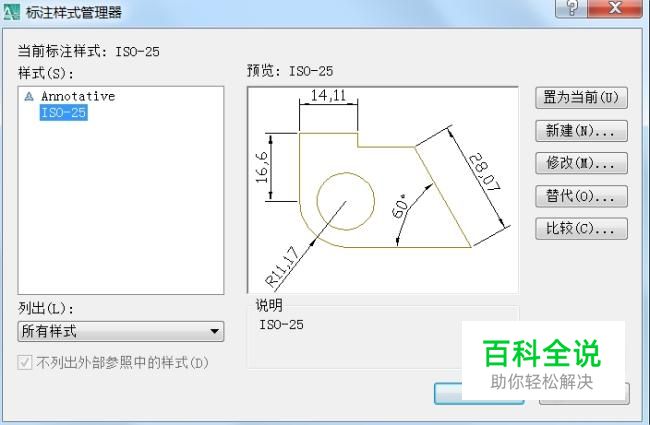

点击 修改 命令。对线型、文字、单位等进行修改
- 05

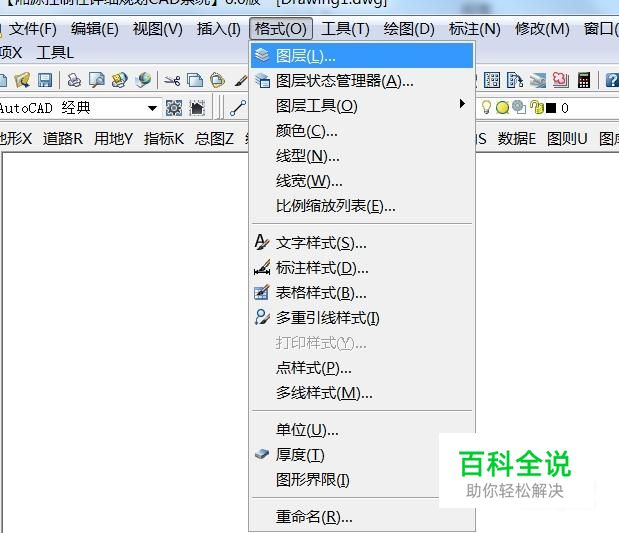

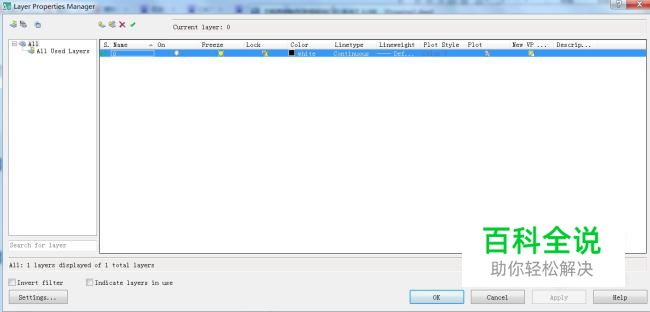

图层的设置。选择“格式”菜单→“图层”命令，对图层进行修改
- 06

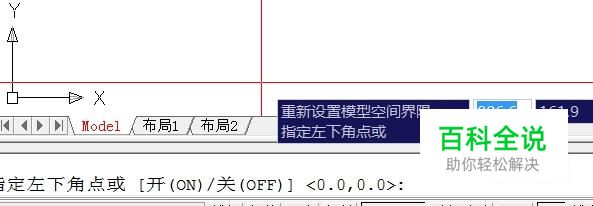

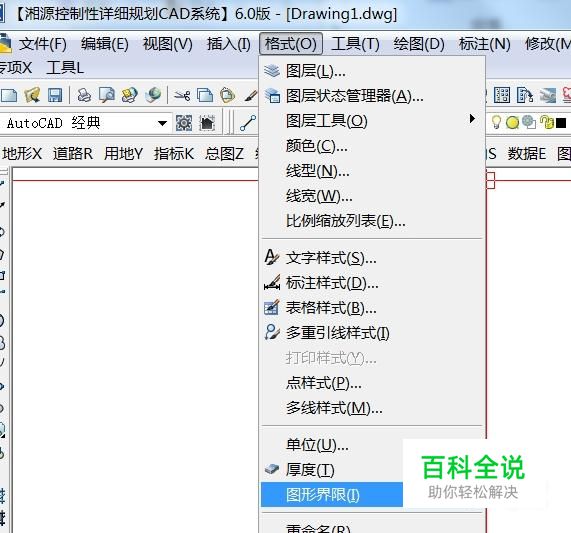

设置图形界限。选择“格式”菜单→“图形界限”命令。进行图层界限的设置命令提示如下：
- 07

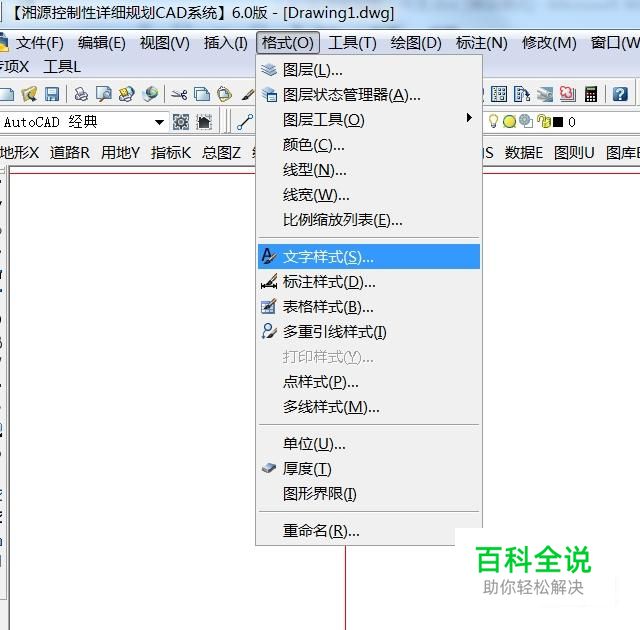

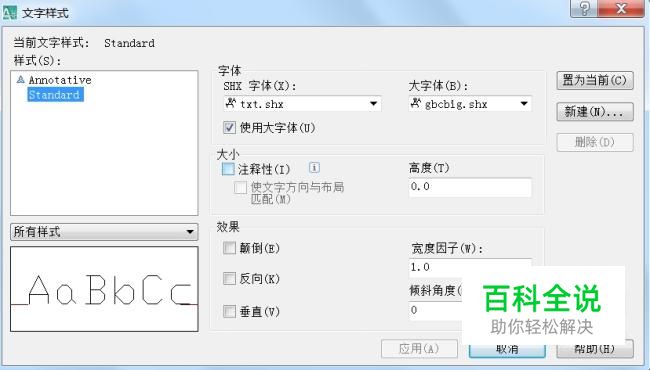

设置文字样式。选择“格式”菜单→“文字样式”命令。设置如下：
- 08

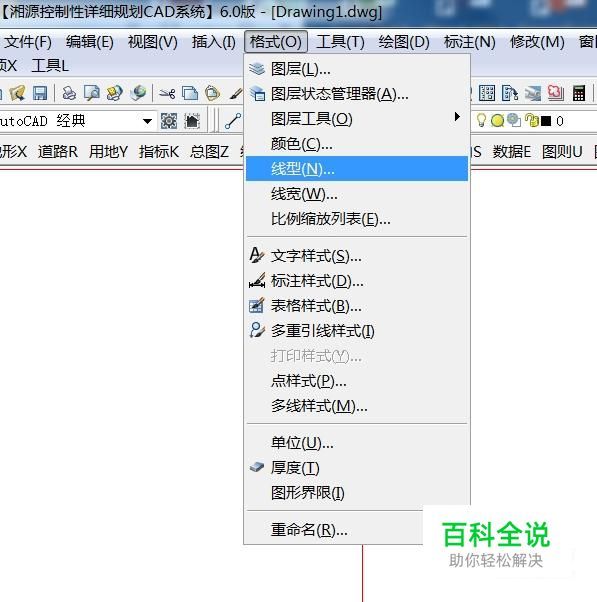

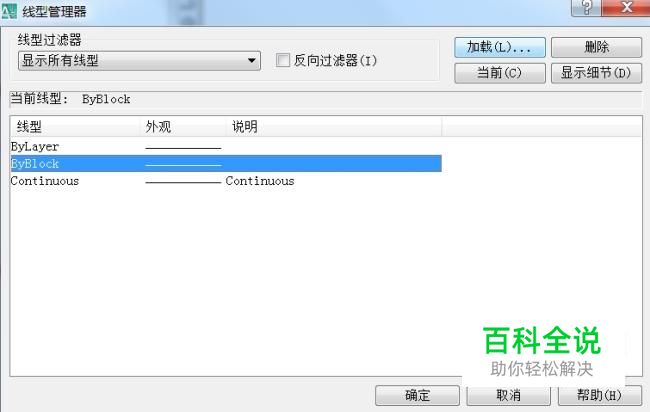

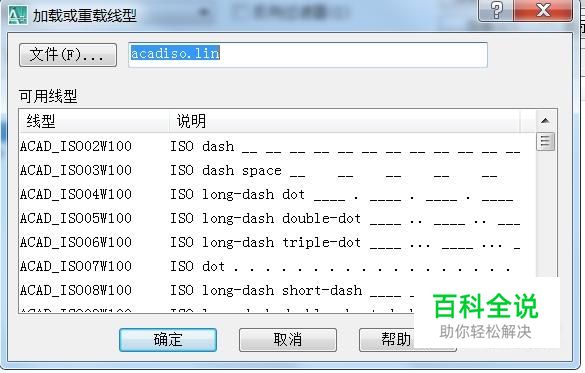

设置线型。选择“格式”菜单→“线型”命令。根据需要可以加载线型。
