CAD怎么标注标高符号
在autocad中怎么去标注标高符号，让小编教给你操作指南。
绘制标高符号
- 01

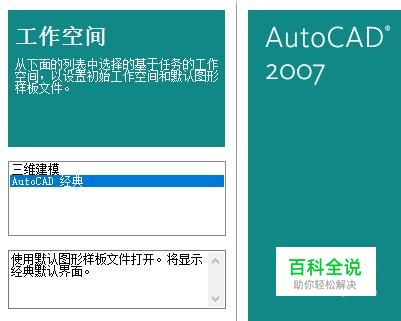

首先打开一个工程样图作为例子。如图所示：
- 02

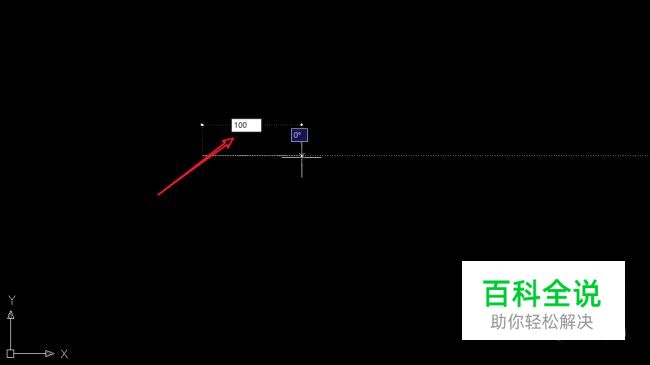

选取线段工具画一条长度100的线段。如图所示：
- 03

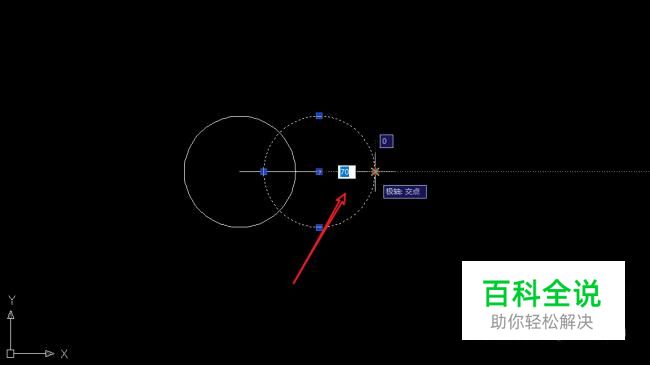

以线段的两头端点为圆心，分别画个半径为70的圆。如图所示：
- 04

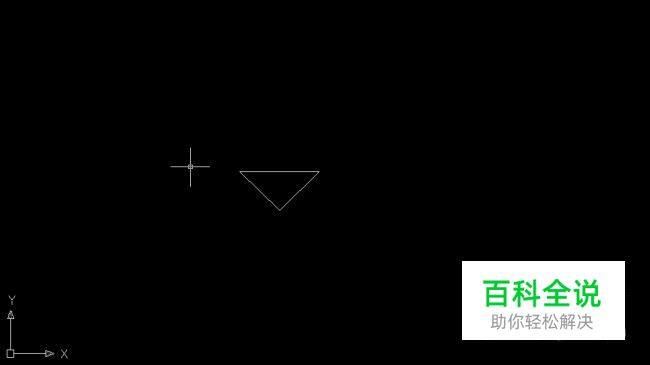

将线段端点与两圆形相交点连接起来后，删掉圆形，得到一个倒等腰三角形。如图所示：
- 05

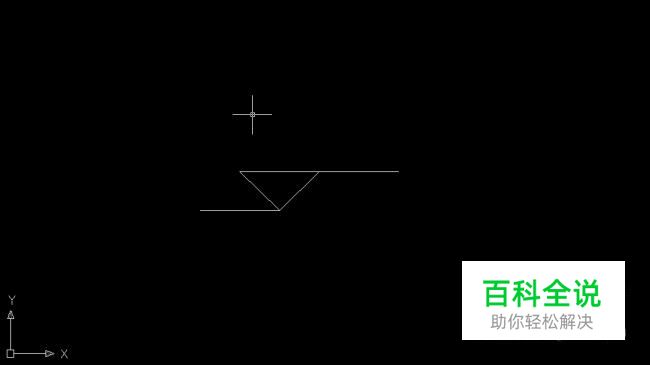

延长倒等腰三角形的底边，并在倒三角形顶点添加一条线段。如图所示：
定义标高属性：
- 01

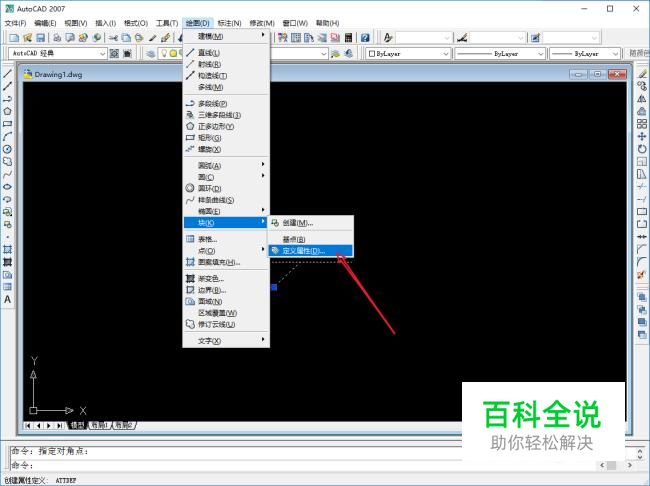

在绘图标签中找到块设置并点击定义属性命令，如图所示：
- 02

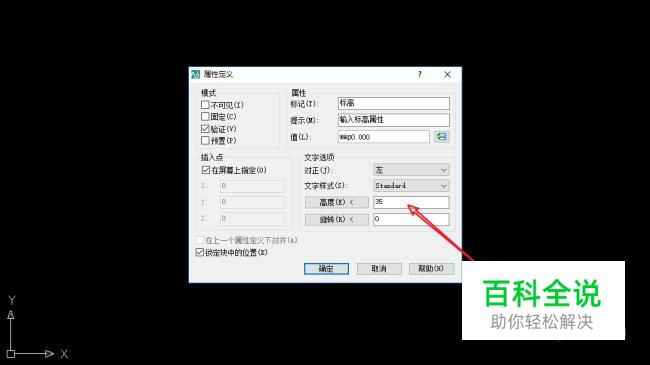

按照图中参数输入对应的数据。如图所示：
- 03
点击确定后进行标高数值位置的设置。如图所示：
- 04
选择标注图，点击绘图标签中的创建命令。如图所示：
- 05

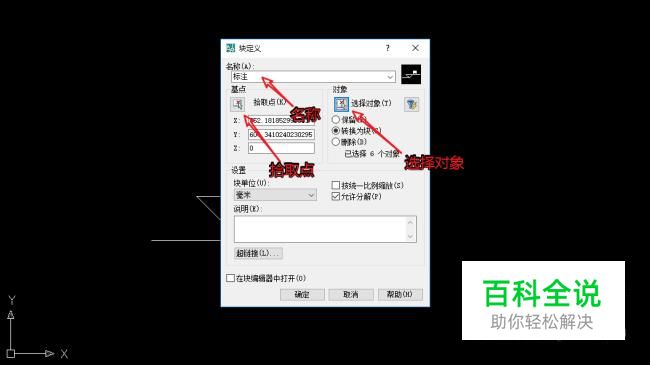

按照图中提示，设置相应选项后，点击确定，完成标记块属性定义。如图所示：
标高的使用方法：
- 01

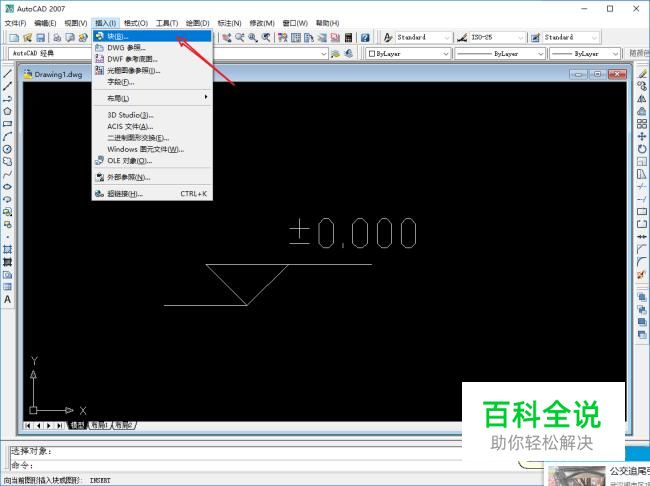

经过以上的设置后，在需要插入标高的地方选择插入标签中的块选项。如图所示：
- 02

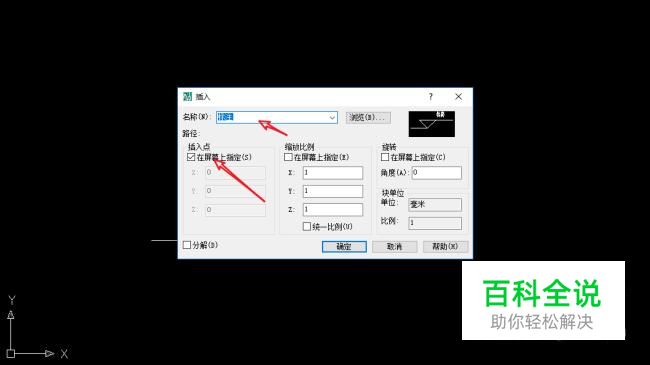

按图中所示进行块的插入确定。如图所示：
- 03

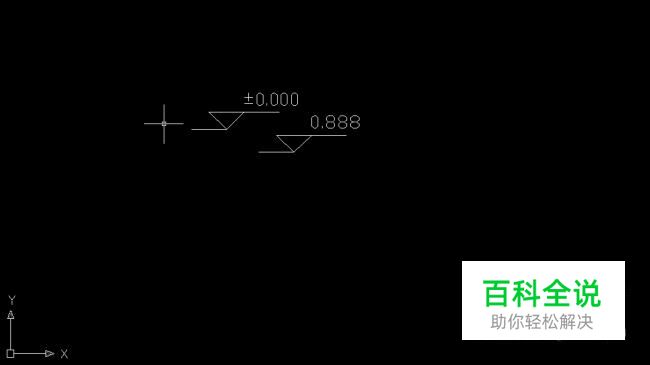

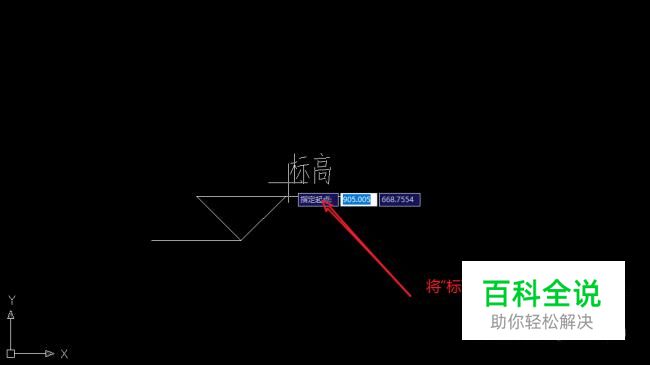

在指定需要标高的位置插入标注。如图所示：
- 04

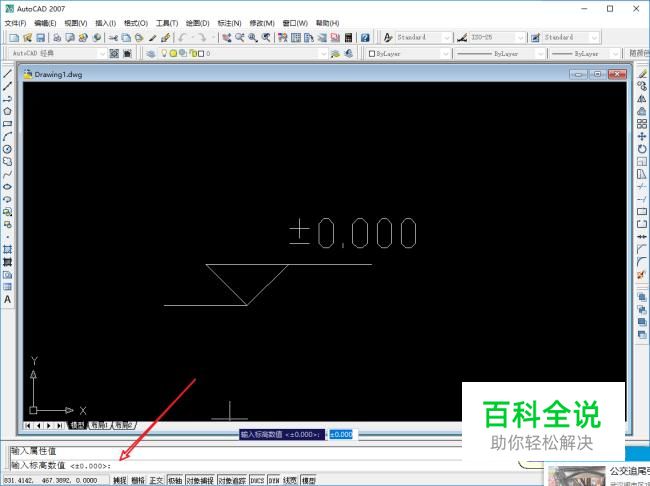

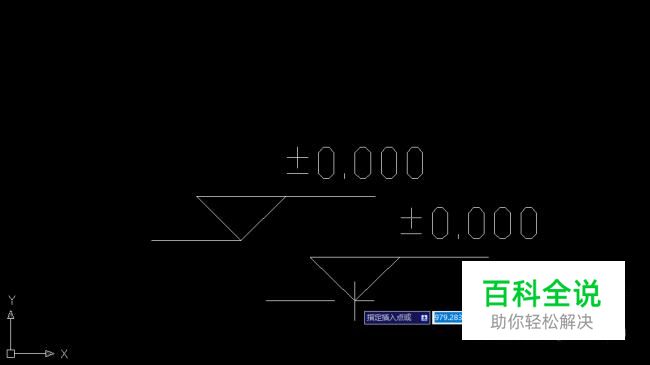

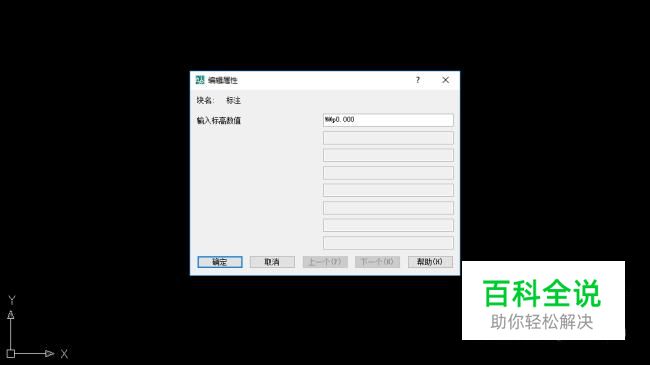

在命令行中输入标高数值，回车完成标高标注。如图所示：
