AD9 最快的方法创建排插header原件库
创建header元件库的步骤，简单粗暴
这里将从2*25的header为起点创建3*32的header，其他的类似。
操作方法
- 01
事先在原始库里找到header2*25的元件，搜索header25，就可以看到啦
- 02

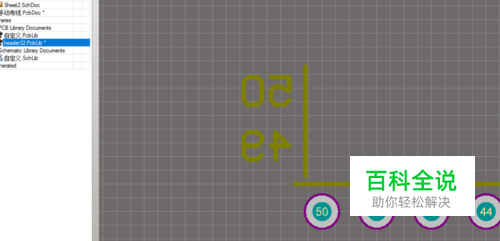

新建库文件，将这个header粘贴到图纸上
- 03

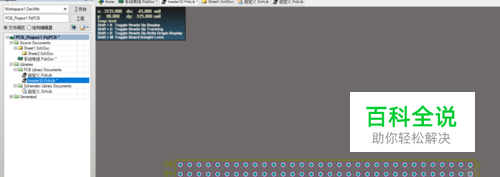

复制14个焊盘，粘贴到第50个之后，最好不要从工具栏里添加，因为焊盘大小会不一样，需要自己调
- 04

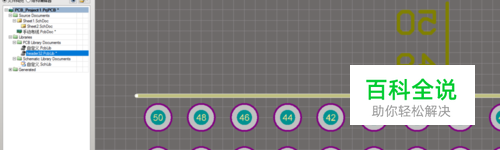

将框线还原，并双击修改焊盘的编号，非强迫症跳过
- 05

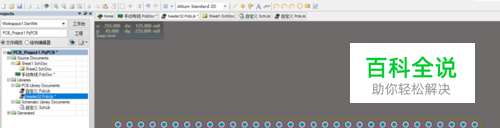

这样就完成了2*32的插排制作
- 06

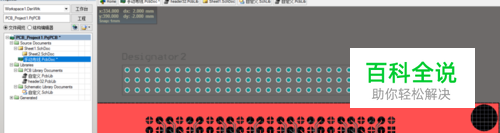

同样的方法复制粘贴后，完成3*32的排插，并保存
如何添加自己建的元件库
- 01

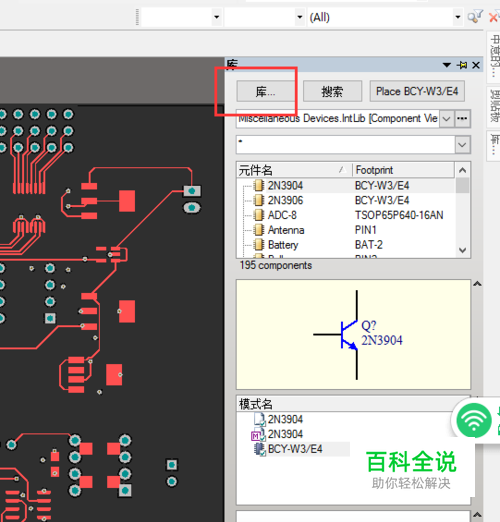

选择库，选择安装
- 02

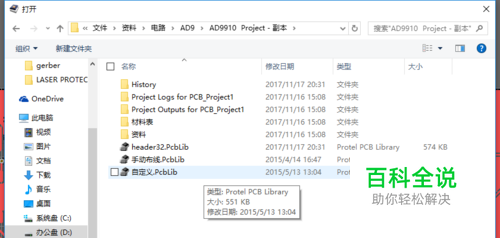

选择刚刚保存的header，打开
- 03
完成安装
- 04

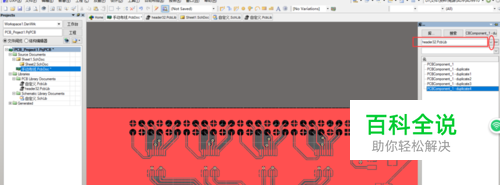

然后搜索自己的文件，palace就行啦
- 05
成功place
