如何显示CAD图纸中钢筋符号

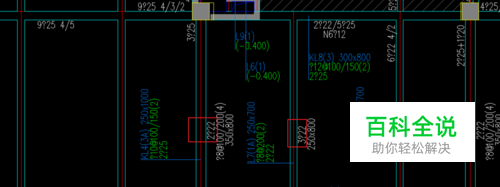

使用PKPM等软件,导出的结构平面布置图纸,在cad中打开往往看不到钢筋显示符合。下面是如何解决这一问题的方法。
操作方法
- 01

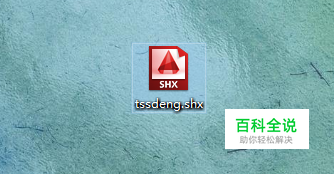

首先下载需要的字体; 下载地址:https://pan.baidu.com/s/10PN4BdaCDyyhckEsxQpGAA
- 02

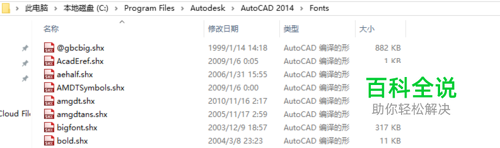

找到cad按照的目录,%Autodesk\AutoCAD 2014\Fonts%。参照自己cad安装位置及相对应的版本。
- 03

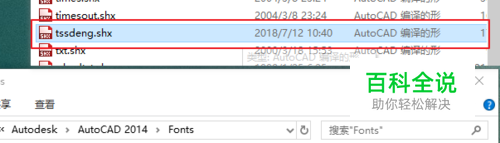

把下载的字体复制到该字体目录下;
- 04

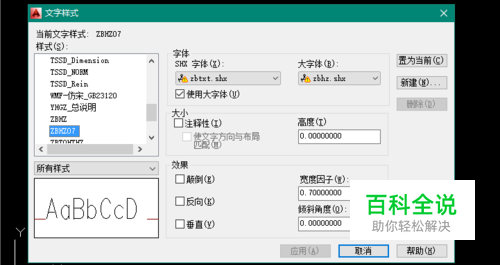

关闭cad软件,重新打开图纸,命令行输入"_style",调出文字样式设置窗口;
- 05

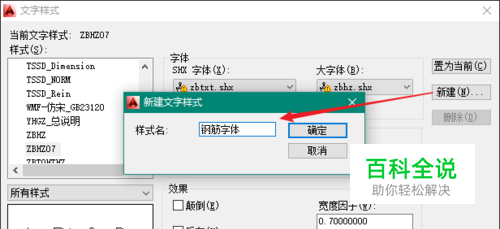

新建字体样式,名称自定义即可;
- 06

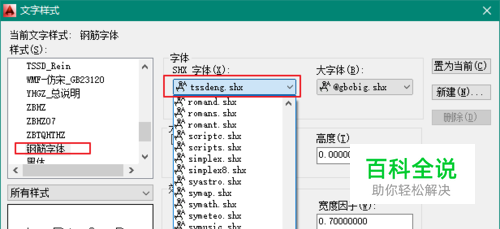

修改创建字体样式所对应的字体信息,字体选择"tssdeng.shx",点击应用,并关闭对话框;
- 07

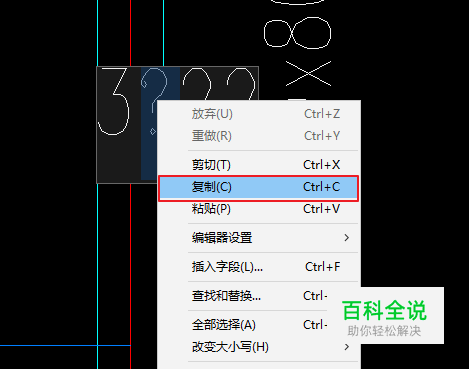

复制钢筋符号"?";
- 08

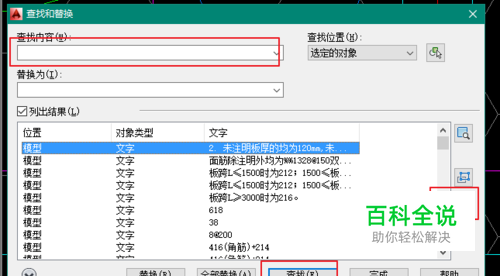

命令行,输入"FIND",将复制的钢筋符号,粘贴到查找内容窗口中,勾选列出结果,并点击创建选择集;
- 09

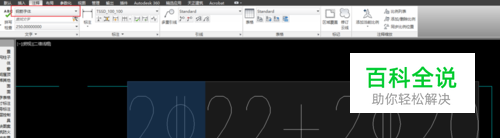

修改文字字体样式为刚刚创建的钢筋字体,即完成了钢筋符号的显示。
