UG仿真中的点在线副上怎么用

该为大家分享一篇UG仿真中的点在线副上的教程

建模1

  • 01

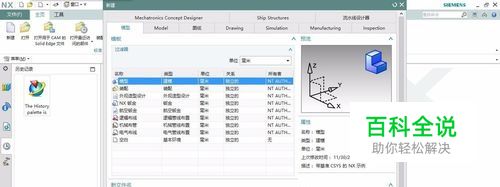

    打开UG10.0软件，选中双击或者右键单击选择打开，其他版本的UG都可以使用该经验。点击新建图标，新建一个模型文件，命名为modle-1，英文名即可（默认名称）。然后点击OK

  • 02

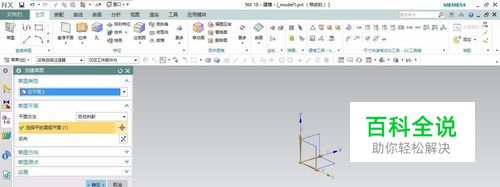

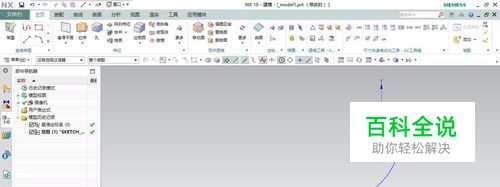

    点击草图，以XY为草图平面，绘制草图，其他的2个平面都可以作为草图平面。绘制如下图所示的图形，可以使用艺术样条来绘制曲线。完成后退出草图。

  • 03

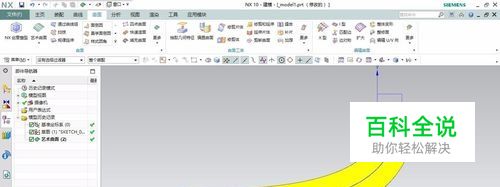

    菜单--插入--网格曲面--艺术曲面或者在菜单栏中寻找也可以命令搜索，然后绘制片体。点击加厚，将片体进行加厚出来并ctrl+b选择隐藏片体。保存。

建模2

  • 01

    点击新建图标，新建一个模型文件，命名为modle-2，英文名即可（默认名称）。然后点击OK

  • 02

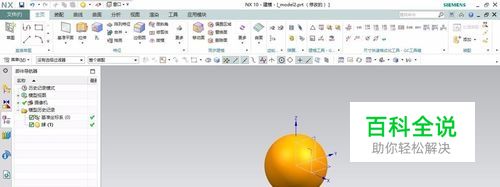

    使用球命令新建一个球模型。

  • 03

    点击装配，添加modle-1文件，并进行装配约束。然后隐藏片体。

仿真运动

  • 01

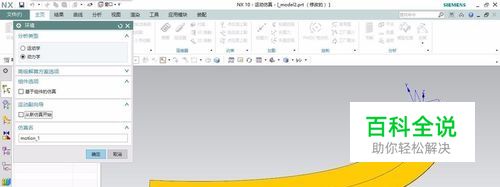

    点击应用模块中的运动，进行仿真运动。并且右键点击新建仿真。

  • 02

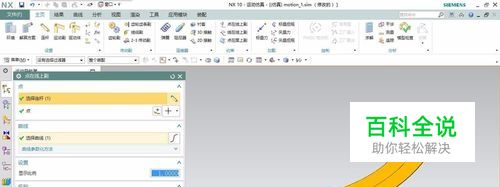

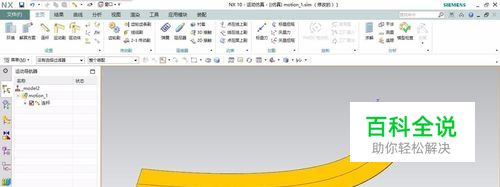

    连杆，球为连杆1，不使用固定连杆。点击点在线上副，选择连杆为连杆1，曲点位球心点，曲线为片体中的中线。

  • 03

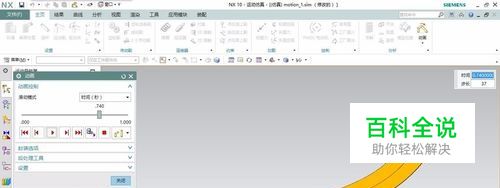

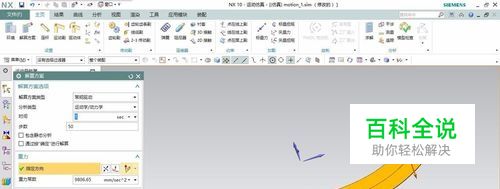

    点击解决方案，设置相关的参数数据，点击求解，再点击动画，就可实现一个半球在线上运动了。
