LabVIEW-公式节点
在程序框图上计算数学公式和类似于C语言的表达式。可在公式中使用下列内置函数：abs、acos、acosh、asin、asinh、atan、atan2、atanh、ceil、cos、cosh、cot、csc、exp、expm1、floor、getexp、getman、int、intrz、ln、lnp1、log、log2、max、min、mod、pow、rand、rem、sec、sign、sin、sinc、sinh、sizeOfDim、sqrt、tan和tanh。数学VI中的解析器和公式节点中的解析器有所不同。
公式节点
- 01

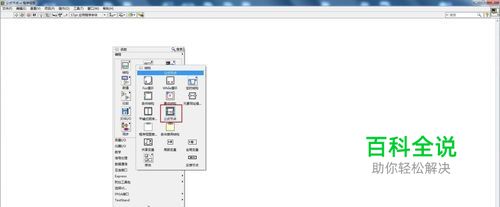

公式节点位于：函数选版-函数-编程-结构-公式节点；
- 02

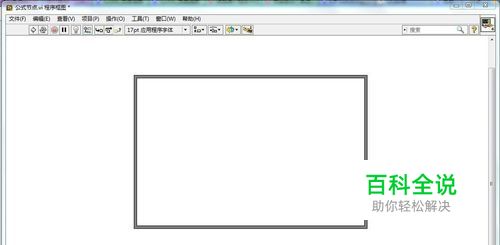

刚放置在程序框图的公式节点是没有任何输入和输出接线端；
- 03

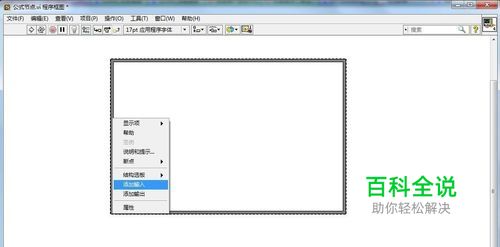

需要选中公式节点，右击-添加输入/添加输出；
- 04

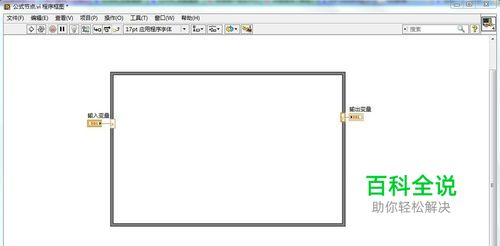

添加完成输入和输出后（需要对输入输出端命名），然后创建输入控件和输出控件；并在公式节点内完成语句编写（可以定义变量以及添加注释等），每条语句以英文分号结束；
- 05

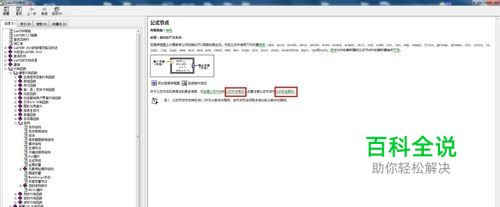

更多的公式节点语法规则和运算符参考帮助文件；
