G92如何车螺纹，G92车螺纹实例说明
在数控加工中，车螺纹一般都用G92指令，那么到底如何用G92螺纹切削固定循环车螺纹呢？
操作方法
- 01
G92指令格式 : G92 X（U）_ Z（W）_ R_ F_ G92指令说明： ①X、Z表示螺纹终点坐标值; ②U、W表示螺纹终点相对循环起点的坐标分量； ③R表示锥螺纹始点与终点在Ｘ轴方向的坐标增量（半径值），圆柱螺纹切削循环时Ｒ为零，可省略； ④F表示螺纹导程。
- 02
G92切削圆柱实例： G97 S300 T0101 M03 G00 X35 Z3 G92 X29.2 Z-21 F1.5 X28.6 X28.2 X28.04 G00 X100 Z50
- 03
G92切削锥螺纹实例: G97 S300 T0101 M03 G00 X80 Z2 G92 X49.6 Z-48 R-5 F2 X48.7 X48.1 X47.5 X47.1 X47 G00 X100 Z50
实际运用
- 01

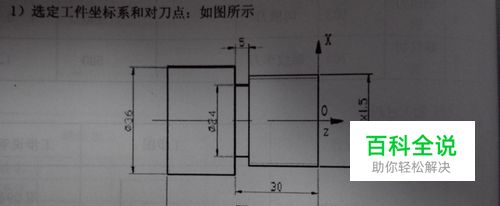

实训题目：
- 02

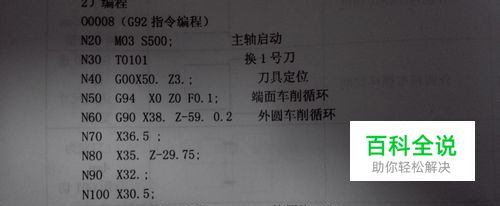

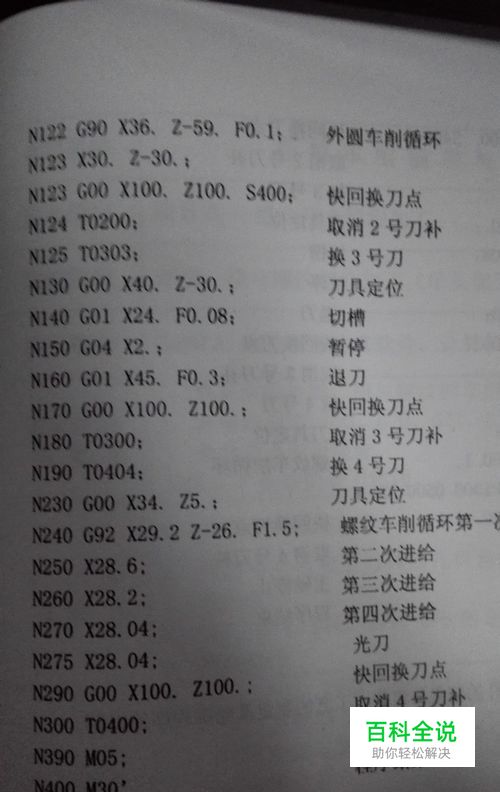

具体编程详情。
