荣耀10拆机图文教程
华为荣耀10采用5.84英寸全面屏,搭载麒麟970处理器,有6GB+64GB/128GB存储组合可选,电池容量为3400mAh,接下里,跟修屏哥一起看它的内部构造吧。
操作方法
- 01

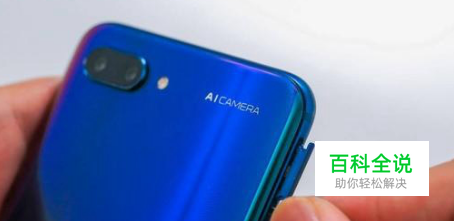

先将荣耀10手机关机,然后用卡针把卡托取出来。
- 02

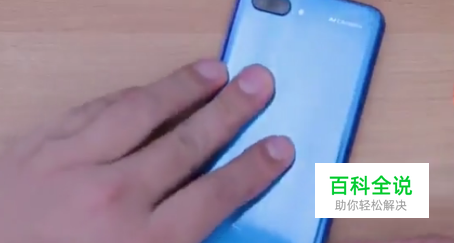

取出卡托后,利用热风枪或吹风机加热荣耀10手机背部,接着用吸盘工具配合撬片从缝隙处左右划开后盖,将后盖打开。
- 03

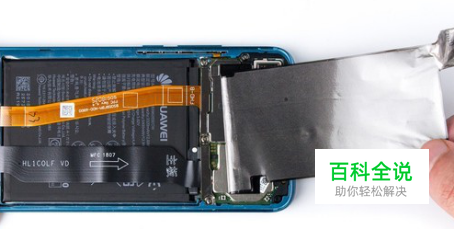

分离完成,我们可以看到一张散热石墨片贴在上面,将其揭开。
- 04

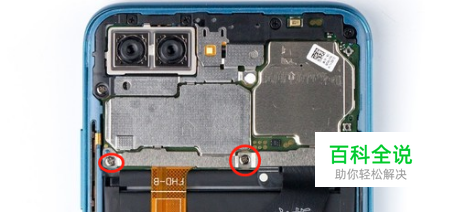

将排线固定挡板螺丝拧下来,共3颗,然后取下挡板。
- 05

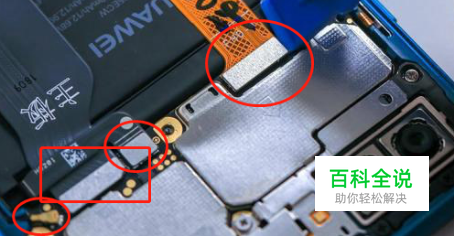

接着先断开电源连接器,再断开显示排线连接器以及副板连接器,右侧的同轴线也要断开。
- 06

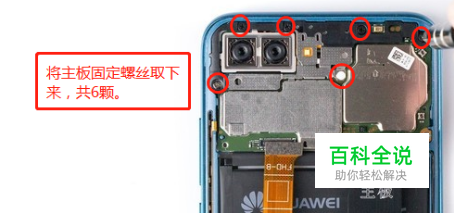

将主板上剩余的螺丝拧下来,共6颗。
- 07

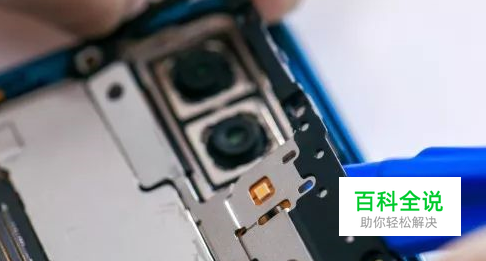

将前后置摄像头压板取下来,然后断开摄像头排线,将摄像头取下。
- 08
以上步骤做完后,我们就可以轻松地将主板取出来了。
- 09

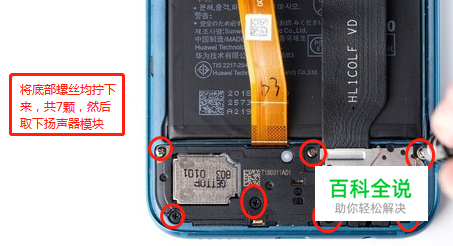

接下来拆解的是机身底部,先将机身底部螺丝拧下,共7颗螺丝,然后将扬声器模块取下来。
- 10

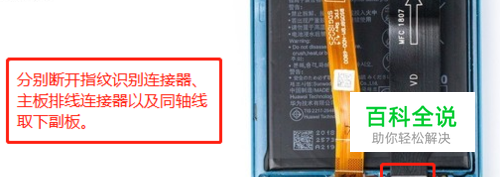

最后,断开指纹识别模块连接器、主板排线连接器,以及同轴线,将副板取出来,拆机结束。
