CAD如何设置绘图区域?
CAD的绘图区域即指图形界限,能够帮助我们在绘图时绘制的图形不超过工作区域。该给大家分享如何设置CAD的图形界限。
操作方法
- 01

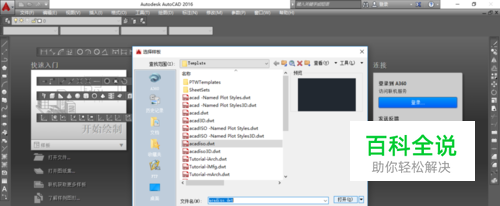

打开Auto CAD2016,单击新建按钮,选择图形样板,如图,单击打开。
- 02
在新建的CAD图形文件中,首先在状态栏中激活栅格,即设置 显示图形栅格为开 ,这样才能看到图形界限的效果。
- 03

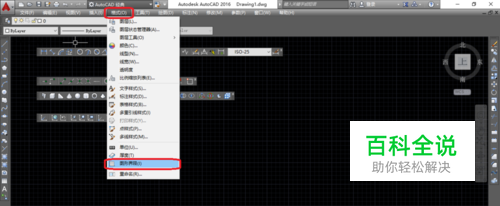

单击 格式-图形界限 命令。
- 04

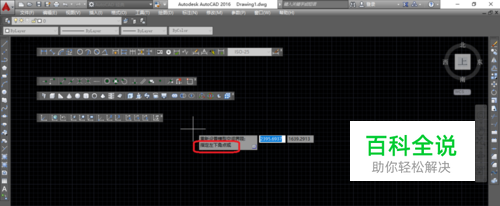

系统弹出命令提示:指定左下角点。 在进行命令输入前,单击 shift 键,将输入法切换到英文模式,如图。
- 05
键盘输入: 0,0 即指定左下角点为坐标:x=0,y=0
- 06

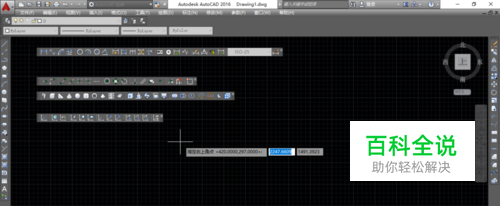

单击enter键,系统弹出命令提示:指定右上角点。
- 07

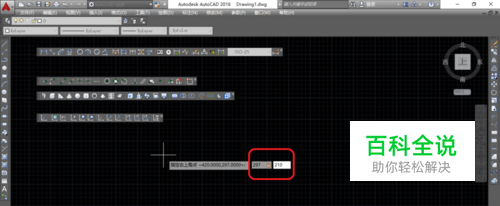

键盘输入: 297,210 即指定右上角点为坐标:x=297,y=210
- 08
单击enter键,完成图形界限的设置。此时栅格显示超出了图形界限范围。 右键单击栅格,点击 网格设置。
- 09

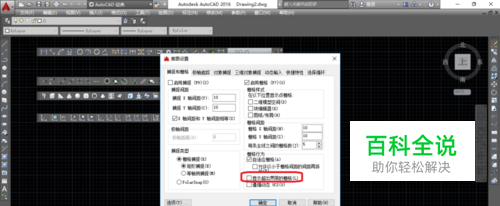

系统弹出 草图设置 对话框,取消勾选 显示超出界限的栅格,单击 确定。
- 10

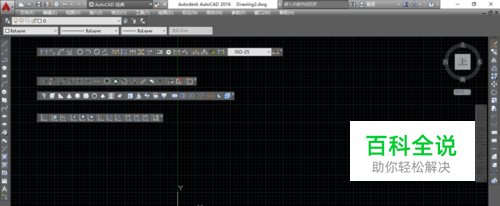

此时,栅格只显示在图形界限区域。 至此,完成图形界限的设置。
