用PS制作室内设计彩色平面图的方法【百科全说】

彩色平面图能直观的表达出空间初步调性

操作方法

01

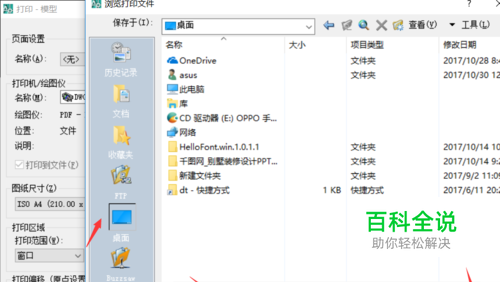

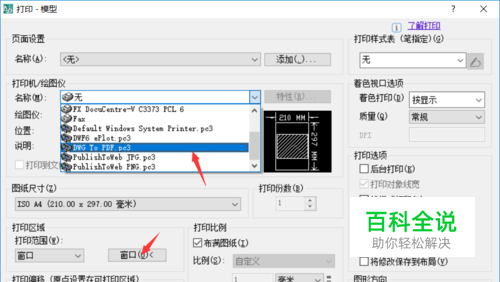

将图纸导出为PDF格式的文件：打开CAD文件，隐藏不必要显示的图层，ctrl+p调出打印设置对话框，选择打印机名称为“DWG to PDF”,设置并框选打印范围，单击“确定”，选择文件名和保存路径。
02

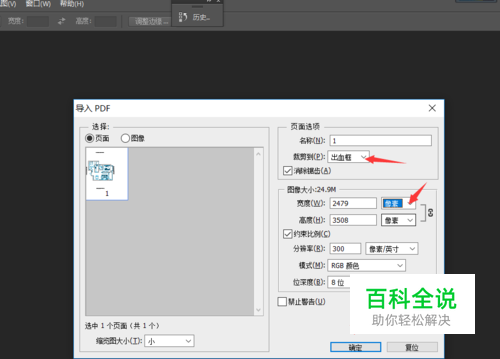

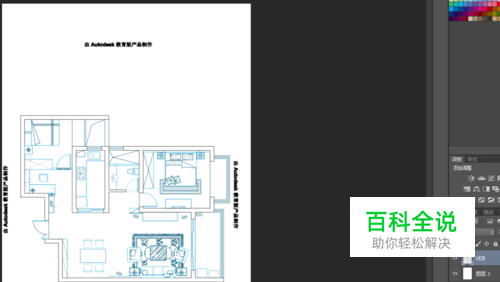

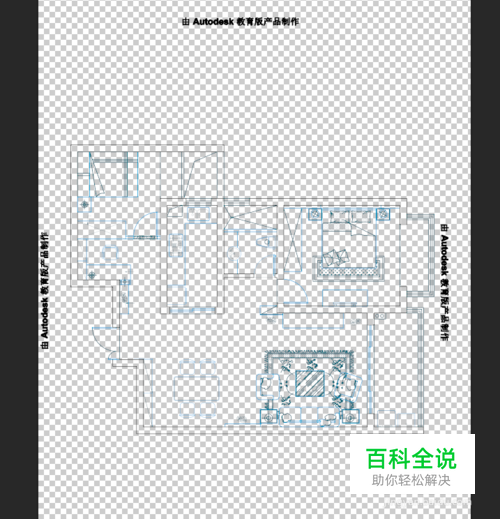

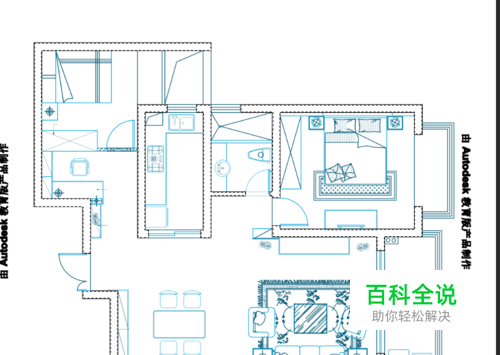

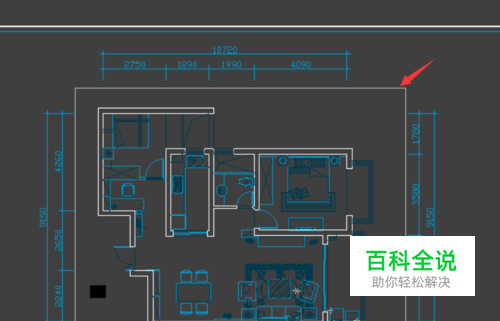

将保存的PDF文件用Photoshop打开，剪裁到“出血框”，宽度和高度“像素”，单击“确定”，导入打开之后如下图。
03

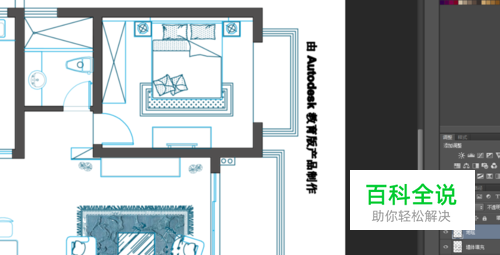

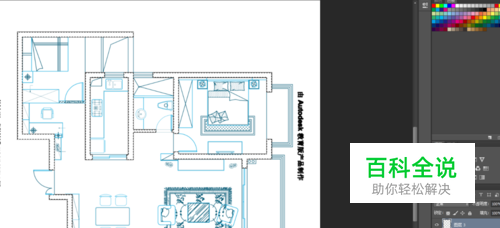

新建图层，填充白色，把图层拖到最底层，将图层1命名“线条”。选择“线条”图层，w，选中图中的墙体边框线，将前景色设置为深灰色，新建图层3，alt+delete将前景色填充到墙体边框中。ctrl+d取消选择。
04

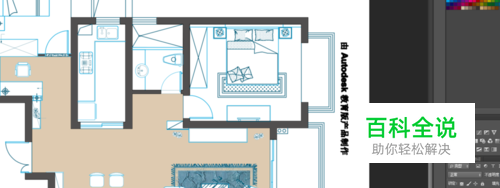

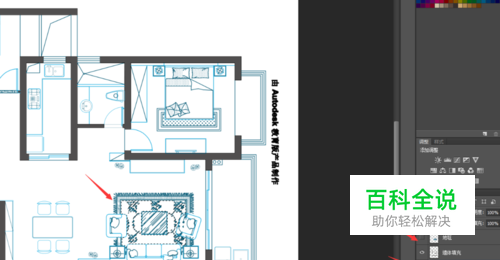

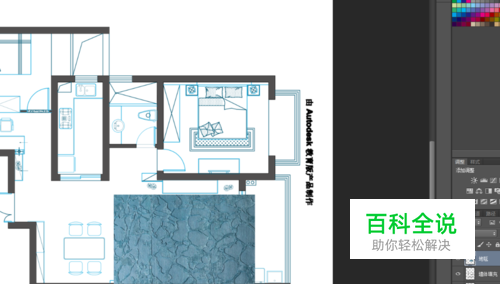

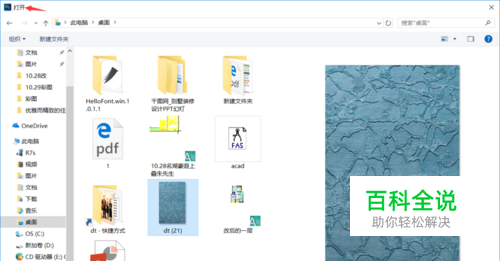

将图层3命名“墙体填充”，用PS打开地毯贴图，将贴图拖到文件中，产生新的图层3，将其命名“地毯”。调整地毯的大小并拖到相应区域，关闭“地毯”，选择“线条”，w，选中地毯覆盖区域，显示并选择“地毯”，ctrl+shift+I反选，delete，删掉了不需要填充的地方。
05

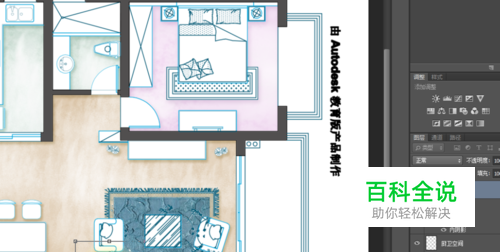

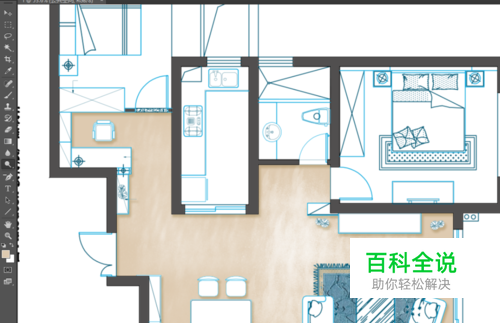

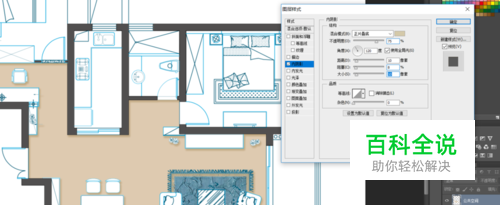

填充地面：新建图层“公共空间”，设置前景色，选择“线条”，w，选择公共区域，选择“公共空间”，alt+delete填充前景色，ctrl+d取消选择。设置图层样式：勾选“内阴影”并设置角度、距离、大小等，“确定”。单击减淡工具，选择画笔，涂抹窗户、门等地产生层次感。也可以同时搭配加深工具，对墙边、角落等地进行涂抹，形成阴影效果。
06

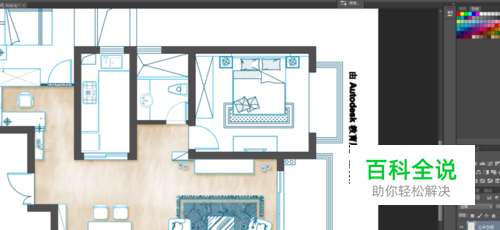

同理，填充其它区域，如房间、厨房、卫生间，注意笔刷的运用，产生水墨效果的笔刷最好用。
07

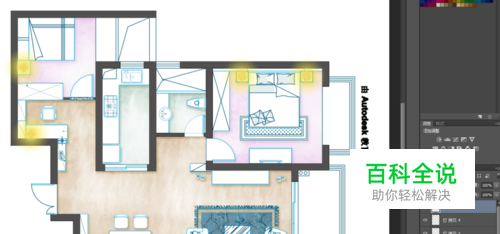

新建图层“灯”，单击椭圆选框工具，按住shift，画出正圆选框，设置灯光前景色，用渐变工具拉出填充范围，ctrl+d取消选择，ctrl+t调整大小并移动到需要灯光的区域。
08

复制几个“灯”图层，并移动到相应的区域。
