史密斯圆图——阻抗匹配

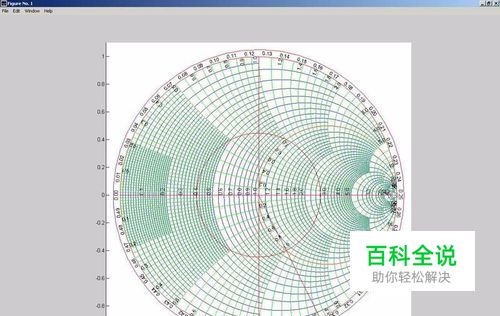

Smith图上可以反映出如下信息: 阻抗参数Z,导纳参数Y,品质因子Q,反射系数,驻波系数,Snn散射参数,噪声系数,增益,稳定因子,功率,效率,频率信息等抗、驻波比、品质因数等参数。先来了解下,Smith的一些特征必须牢记的知识:
操作方法
- 01

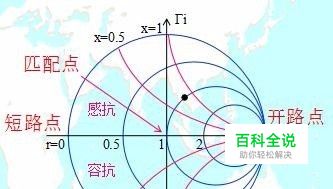

三点:开路点、短路点、匹配点
- 02
半圆:上感下容 左并右串
- 03
阻抗趋势
- 04
圆圈旋转一周:0.5λ
