CASS如何实现全野外简码自动绘图
现代全野外测量,常采用全站仪及RTK方式测图,使用简码测量,可以实现简码绘图,省去现场绘草图的工作。那么如何实现呢,下面我们一同来探讨一下。
操作方法
- 01

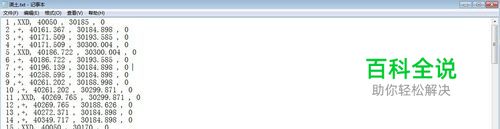

使用全站仪或RTK仪器进行测量,对被测实体进行简码记录。比如,测量县乡道路,起始代码为自定义,做到不重复即可,这里我们把县乡道德起始点记录输入代码XXD,依顺序第二个点至结束点均输入代码+。依据此原则,将所测地物按此方法采集记录,得到如下采集文件。
- 02

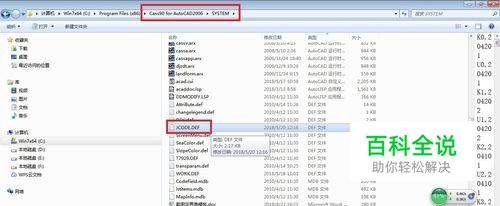

依据自定义简码,将CASS目录下的编码引导文件JCODE.DEF文件,将绘制实体相应的地物实体代码的前面对应的简码修改成自定义(事先定义好的)的简码。
- 03

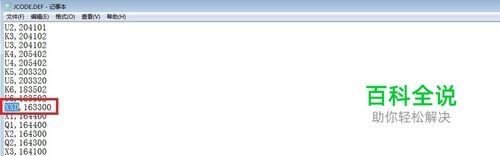

如下面,163300为县乡道路的实体代码,前面的简码部分改成采集文件里设定的简码XXD,按此方式将其他的简码一并查找修改好。
- 04

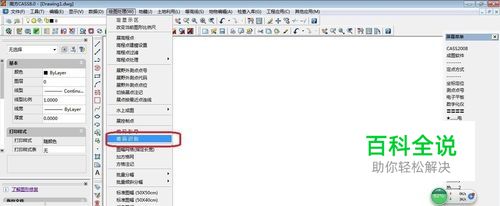

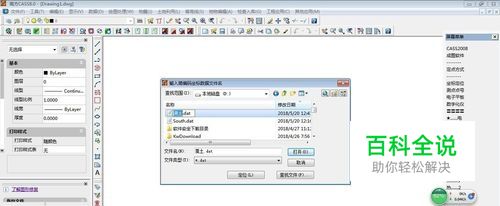

JCODE.DEF文件定义好并且保存到默认目录下后需要重新启动CASS,完成对自定义修改部分的初始化。然后点击【绘图处理】下拉菜单下的“简码识别”,弹出输入简码坐标数据文件的对话框。
- 05

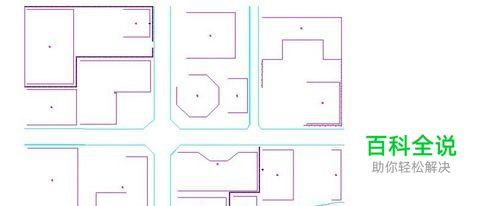

找到指定的全野外采集文件,点击打开,即可自动绘制图形如下。
- 06
大家觉得全野外测量使用这种方法如何,请提建议。
