如何在proe中画出需要尺寸?

Proe软件跟AUTOCAD不同,画图尺寸是在你画好之后才标的,因此对于一些先学习了AUTOCAD的同学可能会不大习惯,这里简单事例如何画固定尺寸图元素。

操作方法

  • 01

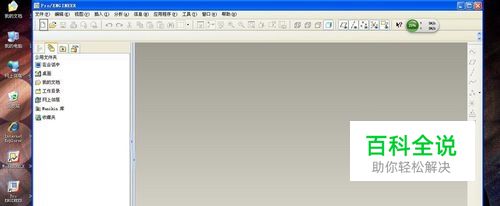

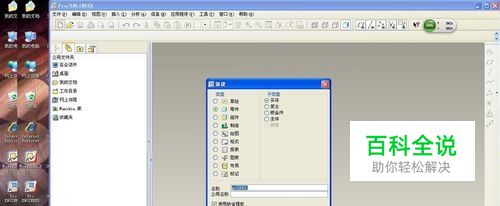

    先新建一个草绘文件,如图显示。

  • 02

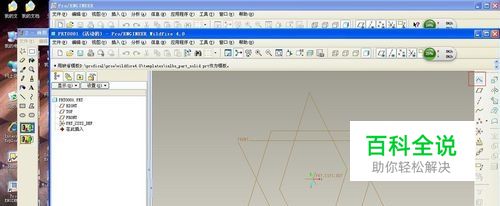

    点击红框内工具,进入下一步。

  • 03

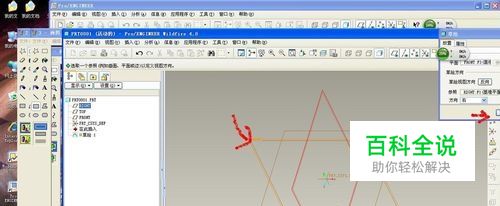

    弹出一个窗口,选中任意一个面,作为草绘平面。

  • 04

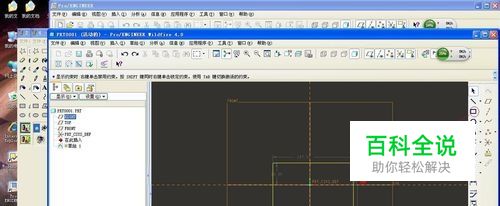

    任意画个图形,这里以矩形为例。

  • 05

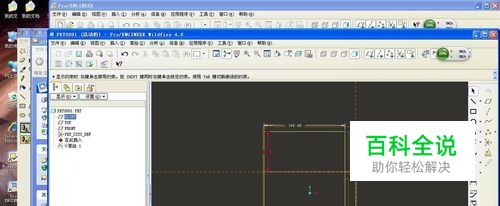

    如果没有显示尺寸可点击右上角从右往左第四个按钮。显示尺寸后点击尺寸即可输入尺寸大小。

  • 06

    改变尺寸后的样子。

(0)
