总结、对比是人类的本能与天性。今天与昨天对比，今年与去年对比……我们在作数据图时也常常想突出数据间的对比情况，高了还是低了？高多少或低多少？人们不断在总结对比中进步！
在数据图中如果能够将有联系的两个数据点连线，将会形成很好的对比效果。下面我们来看看如何用excel作高低点连线的折线增量图。

操作方法

01

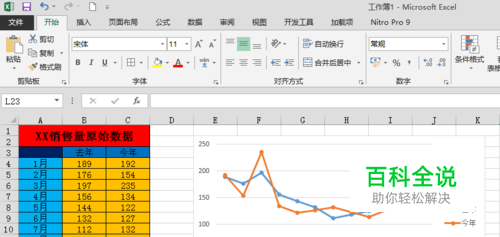

首先我们来看看连线增量图和普通图的区别，自己感受一下。相信上面的第二张图对于大多数用过excel的人来说都不成问题，此篇经验也略过。咱们直接进入主题，讲同样的数据下连线增量图咋画。
02

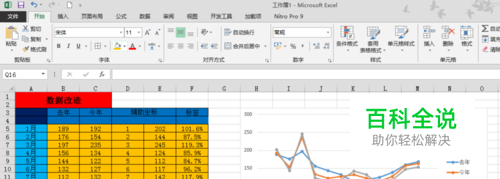

我们需要对原始数据进行改造。改造后的数据和原始数据的差别及为什么要这么做以下详细陈述：差别1：改造后的数据多了两行空白行==》为了使做出来的图表和坐标轴有间隙，也就是说调位置用的；差别2：多了“标签列”==》连线增量图上的百分数正是“标签列”，是为了显示数据的差别，如今年是去年的百分之几。因此第一个标签单元格F5=C5/B5，其他十字柄下拉；差别3：多了“辅助列”==》“辅助列”存在是为了给其贴上“标签”，最终“辅助列”应该没有标记的【这样才美观！】。“标签”的放置应该以其中一组数据为基础，并且有间隔。本例中我以“今年”为基础，今年高，标签在今年高月份的上头；今年低，标签位于今年低月份的下头。总结就是：标签在今年的 “高高低低”。E5 =IF(C5>B5,C5+10,C5-10)【10就是间隔的空间大小】，其他十字柄下拉。另外：辅助列的“1”，“2”“3”我是为了对应相应的月份，我们要把辅助列数据变成散点，便于隐藏【散点“辅助列”数据要有个横纵坐标】。
03

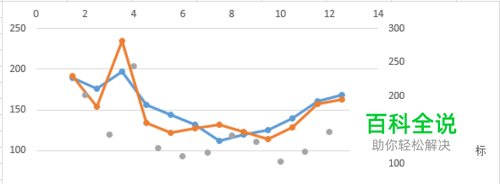

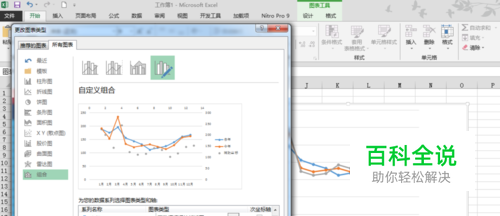

将ABCE列数据作成 “折线图”，【注意每列前后两个空格也选上】。选中“辅助列”【连续两次点击图例中“辅助列”，点击不要间隔太短才会选中】，右键--更改系列图表类型--改成“散点图”--次坐标轴打√ 之后图变成第三个那样
04

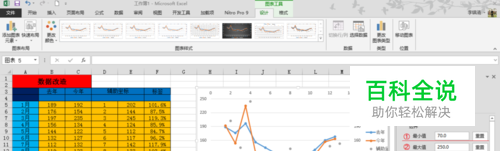

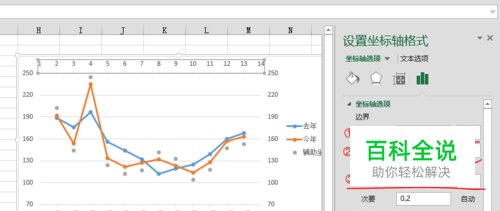

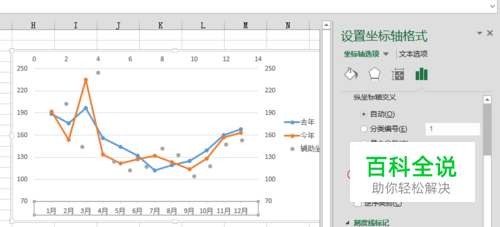

接下来调整坐标轴【快速双击坐标轴就能出现调整菜单框】 1.两个纵轴--最小值70，最大值250，单位主要30，下图1 2.下面的横轴--坐标轴位置【在刻度线上】，选择适当刻度线标记，下图2 3.上面的横轴--最小值1，最大值14，主要单位1，选择适当刻度线标记，下图3
05

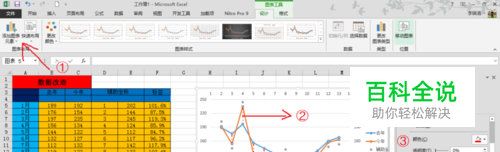

接下来制作连线选中图 ①【菜单栏】设计--【左上角】添加图表元素--线条--高低点连线 ②选中一条连线 ③设置线型（颜色、宽度、短划线类型等）
06

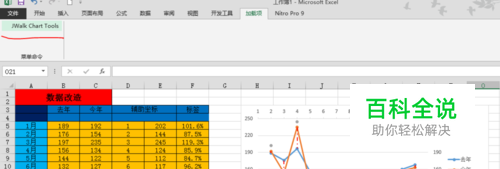

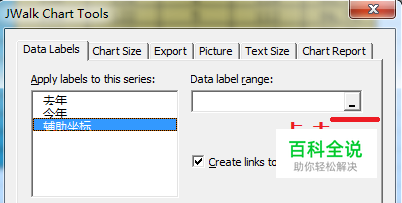

接下来贴标签用到“JWalk Chart Tools”这个工具 ①鼠标单击图--【菜单栏】加载项--JWalk Chart Tools，如下图1； ②出现下图2窗体，左边--应用标签与哪个系列，选中“辅助坐标”，右边--点击选数据，选择F4：F17【注意，空格要选】； ③标签已贴上，用鼠标改变下位置，仿制标签挡图，合适的位置如下图3。
07

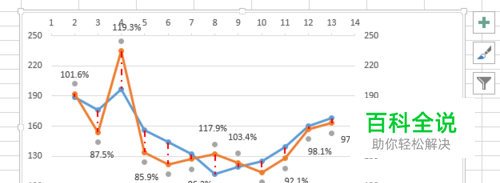

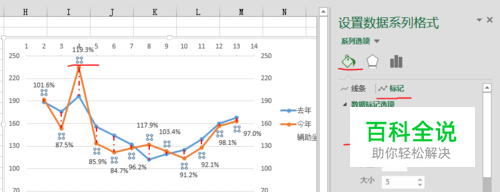

隐藏“辅助坐标”【即散点】选中“散点”--右键--设计数据系列格式--按下图操作
08

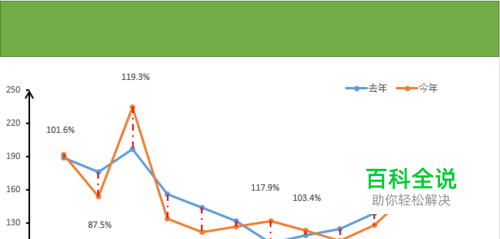

其他修改 ①横纵坐标格式【如线条、颜色、宽度（磅数）、刻度线标记等等】 ②去除网格线【这样比较好看！】 ③除去图例中的“辅助坐标”，适当改变图例位置 ④还有可以加“标题”，加“形状”说明图像表达的主题等等。简单的最终效果如图。
