LSI阵列卡Raid1和Raid0配置方法
LSI芯片Raid卡raid1配置，包括但不限于LSI 9240/9260/9261/ 9271 等Raid卡。不同型号的Raid卡在某些功能上的支持性不同，具体因您的配置而定。
Raid0 配置与Raid1配置相同，只需选择Raid级别这一步选择Raid0即可。
操作方法
- 01

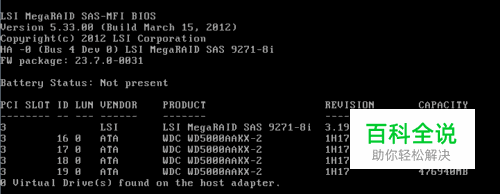

服务器开机自检后，会进入Raid卡自检过程，此时显示器上会出现Ctrl -H提示，如下图。
- 02

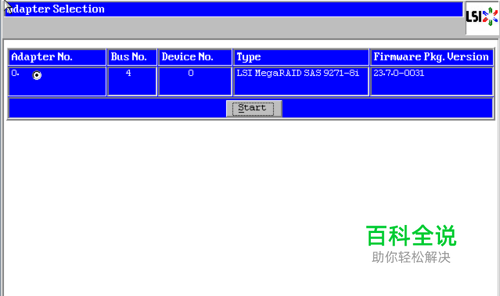

按下Ctrl -H组合键后，自检完成就会进入Raid卡配置界面，如下图。在这里可以看到Raid卡的型号和Firmware固件版本，点击【Start】按钮进入Raid卡主页。
- 03

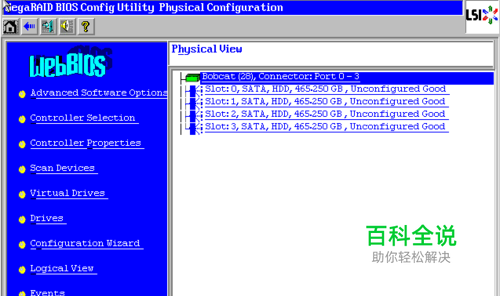

Raid卡首页叫作WebBIOS，如下图。左侧是功能菜单，右侧可以看到所有物理磁盘，本例安装了4块500G硬盘，后面所有的配置都可以在这里完成！
- 04

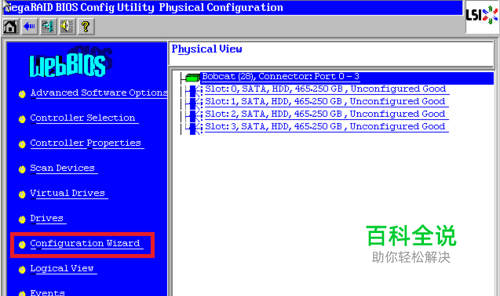

在WebBIOS主页点击【Configuration Wizard】，打开配置向导
- 05

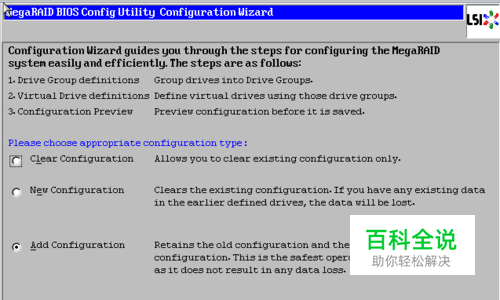

选择【Add Configuration】，点击【Next】下一步
- 06

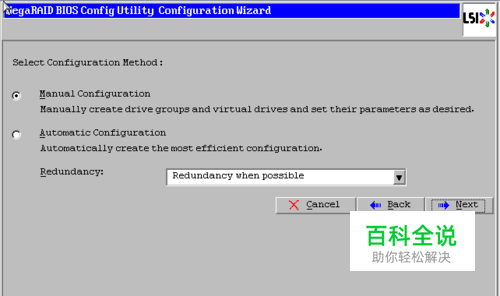

选择【Manual Configuration】，点击【Next】下一步
- 07

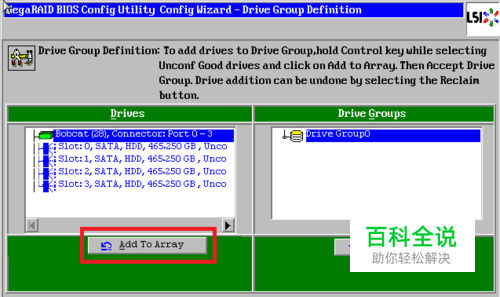

左侧方框内可以看到所有未使用的硬盘。因为要做Raid1，我们选择前两块，然后点击下方的【Add to Array】将其加入到右侧方框内。
- 08

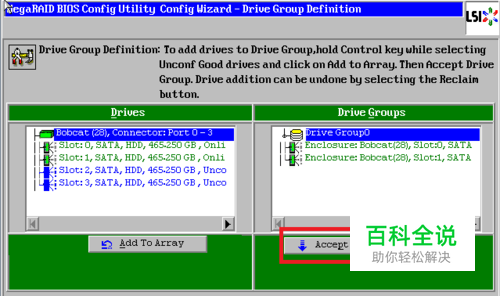

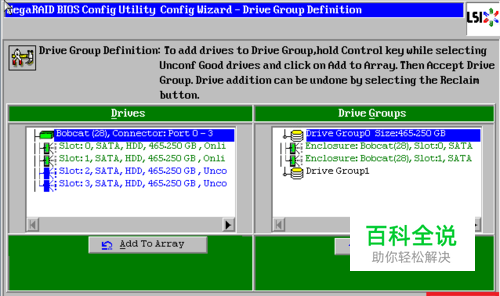

点击【Accept DG】，创建磁盘组
- 09
点击【Next】下一步
- 10

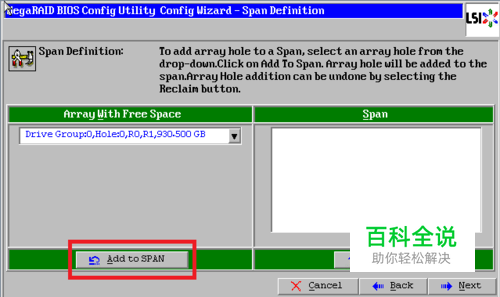

点击【Add to SPAN】，将刚才创建好的磁盘组加入到右侧方框内
- 11

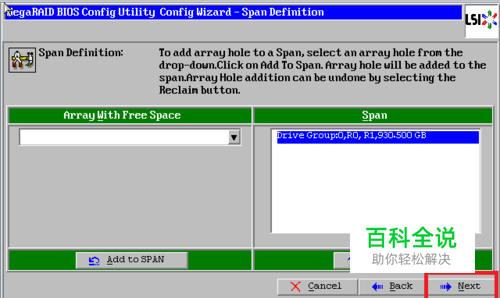

点击【Next】下一步
- 12

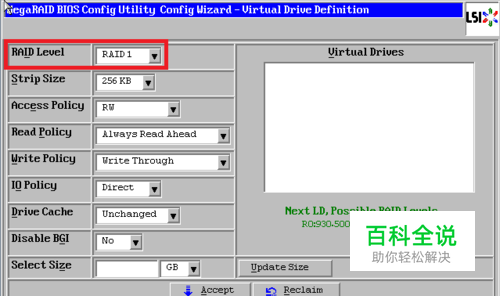

阵列参数配置：第一个参数“Raid Level”选择Raid1，其余保持默认
- 13

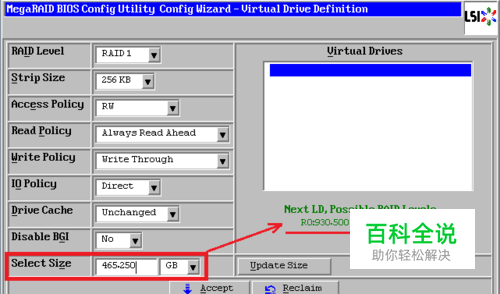

最后一个参数“Select Size”输入阵列容量大小，最大值可参考右侧绿字提示（其中R0代表做Raid0最大容量，R1代表做Raid1最大容量），完成后点击【Accept】
- 14

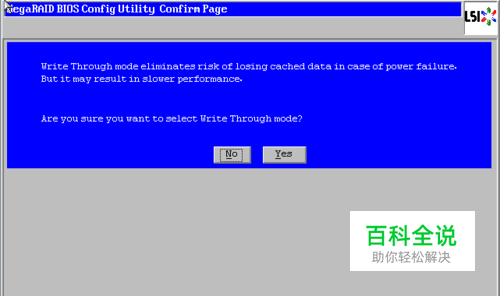

弹出的任何提示均选择【yes】
- 15
回到配置页面，点击【Next】下一步
- 16

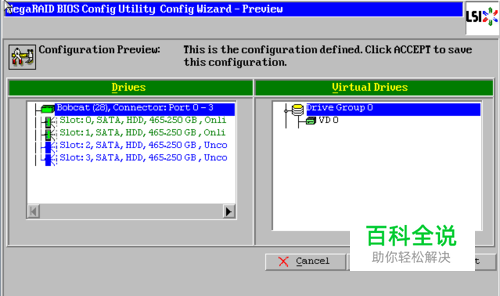

点击【Accept】配置完成！
- 17

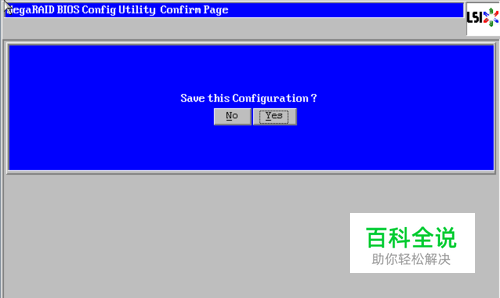

提示保存，选择【yes】
- 18

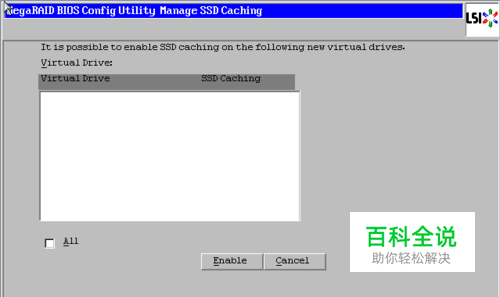

（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提示SSD缓存，选择【Cancel】
- 19

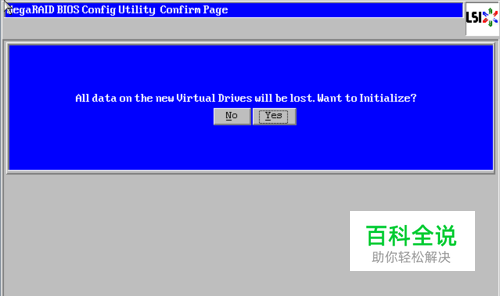

提示初始化，选择【yes】
- 20

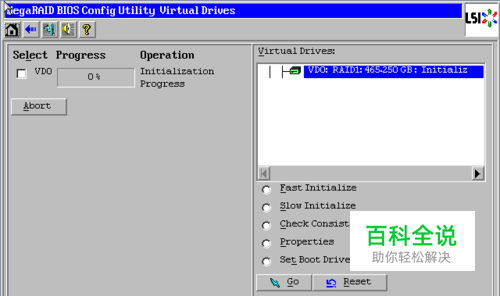

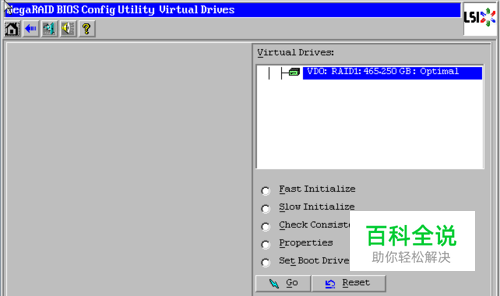

正在初始化，能看到百分比进度条（速度较快，可能一闪而过）
- 21
初始化完成！点击【Home】返回首页
- 22

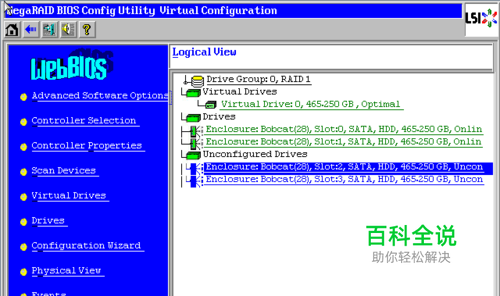

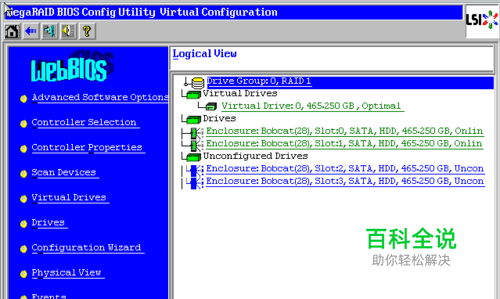

阵列配置完成！ Raid1状态显示“Optimal”表示正常，Drives显示两块硬盘绿色Online正常，如果还有其它未使用的硬盘，会在unconfigured Drives下面蓝色显示。
- 23
未使用的硬盘可以继续创建阵列，也可以配置成热备盘。 热备盘的作用是如果阵列中有硬盘发生故障，热备盘可以立即顶替，及时将阵列恢复为正常状态。热备盘的配置非常简单，做完阵列后，未使用的硬盘会在WebBIOS中显示为蓝色unconfigured状态，选中该硬盘进入属性页面。
- 24

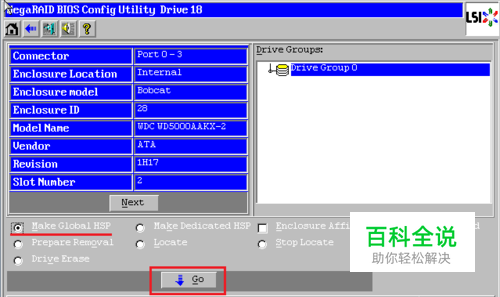

选择【Make Global HSP】，点击【GO】执行
- 25

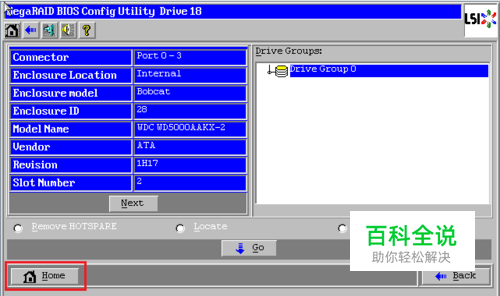

配置完成！点击【Home】返回首页
- 26

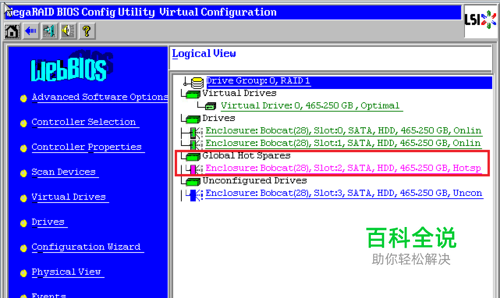

热备盘显示为粉色Hotspare状态
