中科爱讯WiFi探针 TZ001使用方法
中科爱讯WiFi探针TZ001的使用方法
操作方法
- 01
将模块用USB线插入到PC计算机中。
- 02

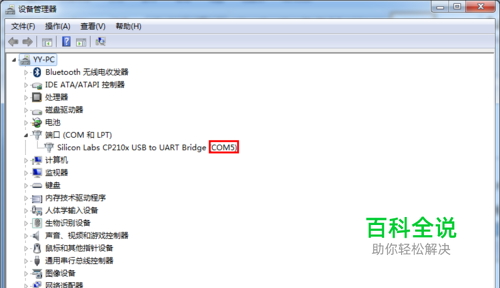

打开设备管理器,找出端口号: 注:如果没有出现,解压 PC_USB转串口驱动.zip安装驱动。
- 03
可以通过putty(附件)进行测试,将串口波特率设置成 115200,串口号设置成步骤2中的串口号。配置如图:
- 04

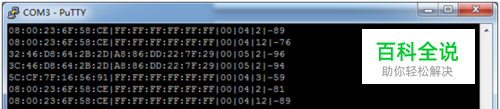

点击上图所示的“Open”键,即可看到探针抓取的WiFi数据,数据如图 数据格式如下: Frame源MAC|Frame目的MAC | Frame 大类|Frame 小类|信道|RSSI信号强度 问题:没有数据,请插拔一下设备,再重试。 l “Frame源MAC”指探针抓取到的WiFi信号的发射设备,一般为手机; l “Frame目的MAC”指探针抓取到的WiFi信号的接收设备,一般为无线路由器热点; l “Frame大类”与“Frame小类”指WiFi信号的类别,其中,“大类”分为“管理”、“控制”、“数据”三类,其值分别为“00”、“01”、“02”; l “信道”指WiFi信号所在的传输信道,取值在1-14之间; l “RSSI信号强度”指探针抓取到的WiFi信号的强度,最小值为“-100”;一般来说,此值越大表示发射设备离探针越近。
- 05

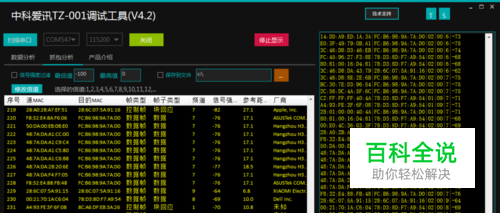

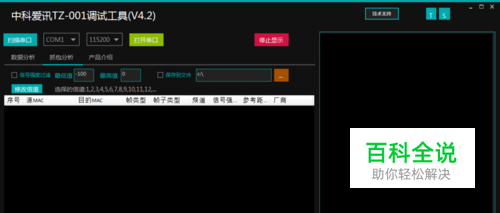

可以通过“探针001-PC软件”进行测试。解压后,运行“中科爱讯TZ-001调试工具”;先点击“扫描串口”,再点击“打开串口”。 注:如果看不到数据,请按“步骤2”的方法确定串口号,并在软件里手动选择;注意不要改动默认的波特率“115200”。
- 06
如果有支持OTG功能的安卓手机,可在手机上安装“探针001-安卓APP”(附件),然后把探针通过OTG转接头接到手机上,打开APP,点击“Open”就可以通过手机查看数据了。 注1:如不清楚自己手机是否支持OTG功能,可根据自己手机型号网上查询哦,如搜索“小米4OTG“即可查询答案。 注2:有些安卓手机虽然号称支持OTG,但是并不支持OTG的所有协议,如果发现APP不能正常使用,请换台手机。
